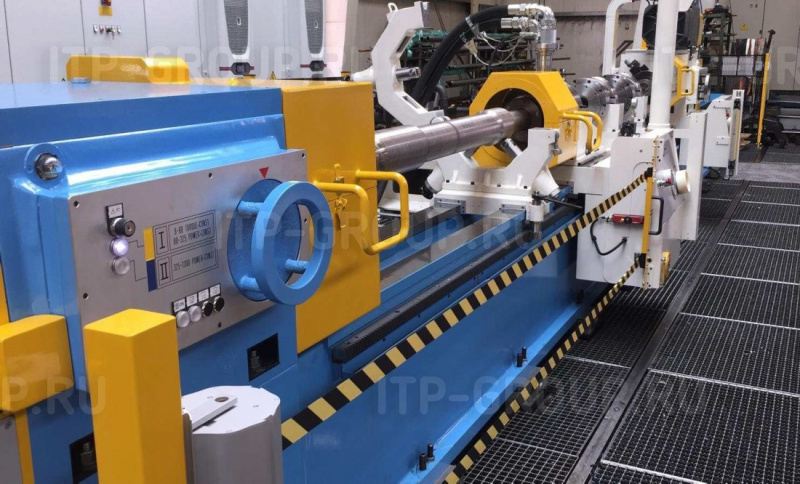

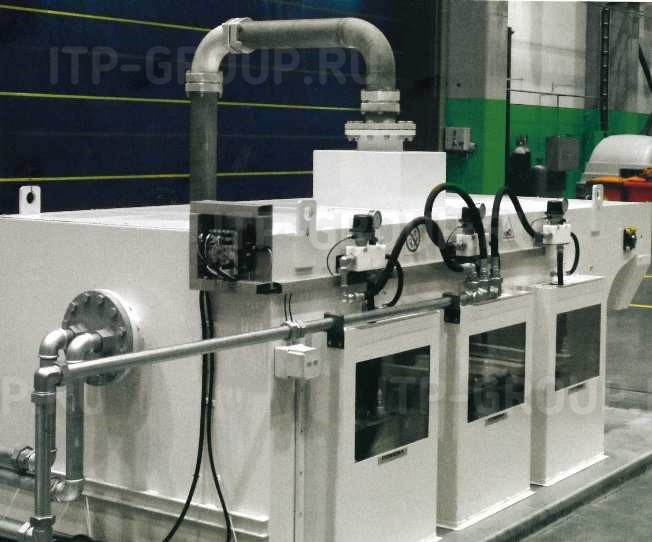

Серия станков от компании Tacchi Giacomo & Figli S.p.a. с вращающейся заготовкой/противовращающимся инструментом, для сплошного сверления, трепанирования, расточки и зенкования, оснащена блоком управления Siemens Sinumerik 840 DE-SL.

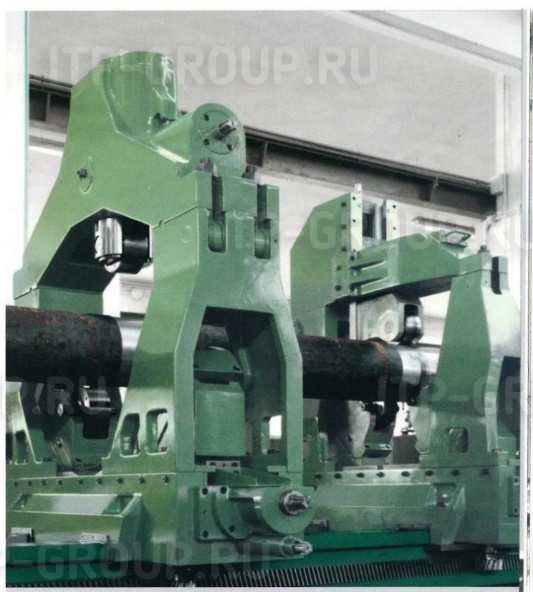

Станина
Главной особенностью станины является прочная структура. Она опирается на основание по всей своей длине. Точки опоры и выравнивания расположены на небольшом расстоянии друг от друга.
Станина отливается из чугуна. Она подвергается постепенному отжигу с целью устранения возможных напряжений и любых вытекающих из этого рисков деформации.
В поперечном сечении станины видна сильно ребристая коробчатая структура, содержащая наполнитель для гашения вибраций и повышения виброустойчивости станка.
Станина спроектирована с двумя плоскими направляющими, имеющими широкое сечение.
Они закалены индукционным способом до 50 HRC и прецизионно шлифуются с высокой точностью.
На боковых стенках станины находятся винты для продольной передачи.
Все зажимные, и прочие отверстия точно сверлятся на портальном станке с ЧПУ.

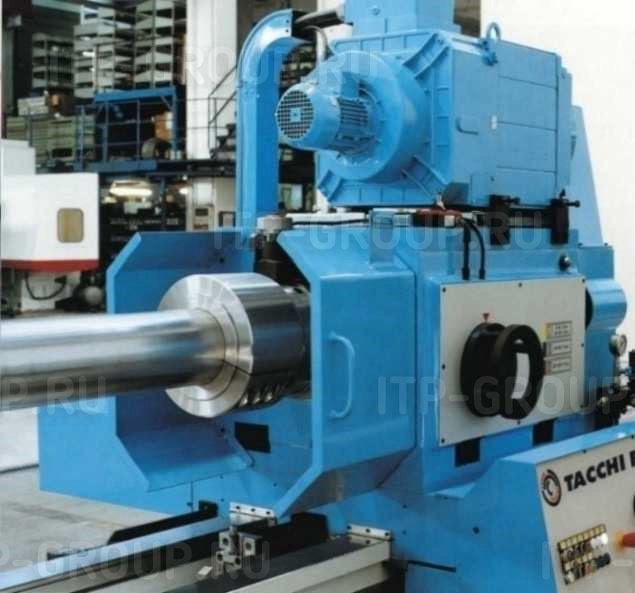

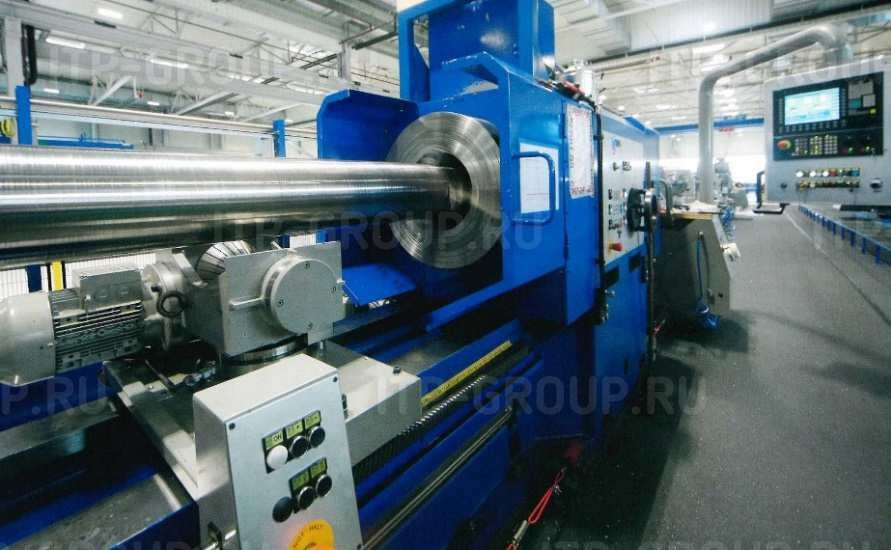

Основной шпиндель
Основной шпиндель расположен с левой стороны станины.
Вращение шпинделя осуществляется бесщеточным двигателем переменного тока.
Цифровой привод обеспечивает постепенное ускорение, замедление и торможение.
Шпиндельная бабка снабжена двухскоростной коробкой передач, которая обеспечивает максимальную мощность двигателя в широком диапазоне скоростей.
Переключение между ступенями редуктора осуществляется с помощью маховика посредством простых и быстрых операций.
Все зубчатые колеса и валы кованые из легированной никель-хром-молибденовой стали, термически обработаны и отшлифованы.
Как косозубые, так и прямые шестерни были рассчитаны с помощью специального программного обеспечения, обеспечивающего надлежащую форму эвольвенты и плавное движение.
Все зубчатые передачи принудительно смазываются через независимый насос системой капельного и туманного смазывания для предотвращения порчи масла с последующим перегревом.
Предохранительная блокировка предотвращает вращение шпинделя и запуск цикла в случае падения давления в контуре смазки.
Кнопки прерывистого вращения шпинделя расположены на панели управления бабки, чтобы помочь при загрузке и настройке станка.
Конструкция шпиндельного узла
Шпиндель изготовлен из кованой заготовки из легированной стали Ni-Cr-Mo, с термической обработкой. Шпиндель опирается на два высокоточных конических роликовых подшипника, установленных во встречном положении и регулируемых с помощью двойного резьбового кольца, установленного снаружи бабки. Приводная шестерня смонтирована закрытой на переднем подшипнике, так что шпиндель не подвергается деформациям из-за рабочей нагрузки. Подшипники смазываются принудительно.
БЛОК УПРАВЛЕНИЯ SIEMENS SINUMERIK 840 DE-SL (РУСИФИЦИРОВАН)
Станок оснащен цифровым ЧПУ непрерывного управления траекторией Siemens Sinumerik 840 DE-SL, для управления движением оси Z.
Кроме того, ЧПУ управляет и другими функциями станка:
Наименование |
Ед.измерения |
Значение |
Высота центров |
мм |
350 |
Максимальный диаметр над станиной |
мм |
700 |
Максимальная глубина расточки |
мм |
1500 / 3500 / 5000 |
Диаметр сверления сплошным сверлом |
мм |
15-80 |
Диаметр сверления кольцевым сверлом |
мм |
50-200 |
Диаметр растачивания |
мм |
200 |
Главный шпиндель |
||
Диапазон скоростей вращения шпинделя |
об/мин |
13-1 800 |
Диапазон скоростей вращения шпинделя при постоянной мощности | об/мин |
110-1 800 |
Количество скоростей |
|
2 |
Мощность главного двигателя |
кВт |
41 |
Максимальный крутящий момент |
Нм |
5 000 |
Торец шпинделя DIN 55026 |
дюйм |
8 |
Отверстие шпинделя |
мм |
85 |
Станина |
||
Ширина |
мм |
420 |
Суппорт |
||
Быстрый ход в обоих направлениях |
мм/мин |
6 000 |
Бесступенчатая рабочая подача | мм/мин |
1-6 000 |
Максимальное усилие подачи | Н |
35 000 |
Шпиндель для вращающихся инструментов |
||
Диапазон скоростей вращения шпинделя |
об/мин |
13-1 800 |
Диапазон скоростей вращения шпинделя при постоянной мощности |
об/мин |
110-1 800 |
Количество скоростей |
|
2 |
Мощность главного двигателя |
кВт |
41 |
Максимальный крутящий момент |
Нм |
5 000 |
Торец шпинделя DIN 55026 |
дюйм |
8 |
Отверстие шпинделя |
мм |
85 |
Гидравлическая поддержка сверлильной головки |
||
Быстрый ход |
мм/мин |
5 000 |
Ход с гидравлическим приводом |
мм |
150 |
Гидравлическая тяга головки под давлением масла |
Н |
35 000 |
