Anyang Xinheng CKH CKHJ

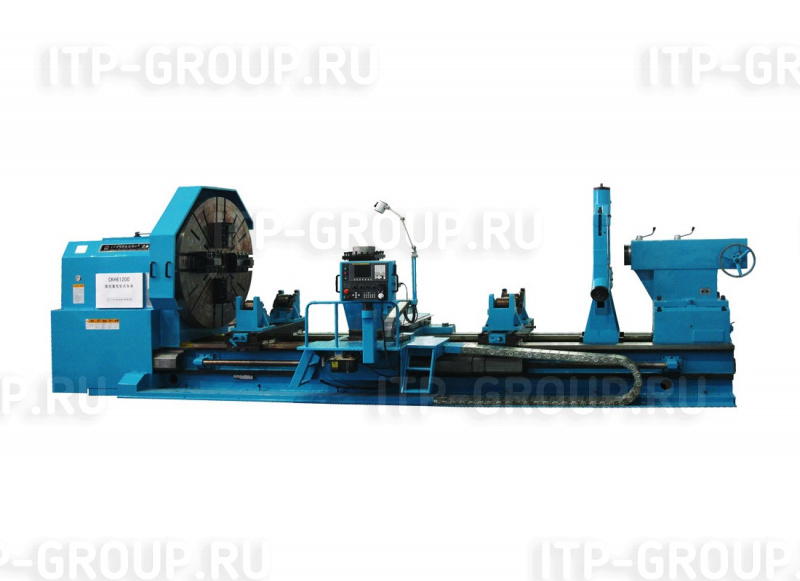

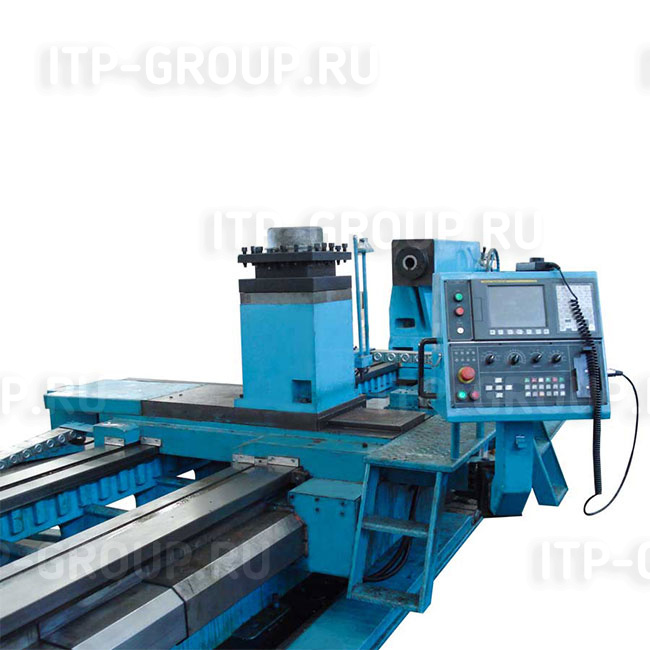

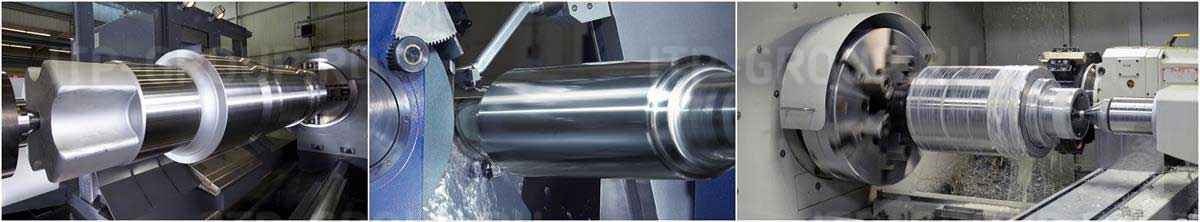

Токарные станки (1100/1600/2090 мм)

Сверхмощные токарные станки данной серии имеют размер станины от 1250 мм до 3500 мм. Расстояние между центрами от 3000 мм до 24000 мм. Возможна установка заготовки массой от 10 до 100 тонн. Возможна комплектация с системой ЧПУ.

Подбор оснастки

Производитель: Anyang Xinheng Machine Tool Co. Ltd. (Китай)

Особенности:

Ширина станины 1100 мм

Максимальная заготовка для токарного станка 16/20 тонн.
Токарный станок оснащен прямоугольными направляющими 1100 мм.

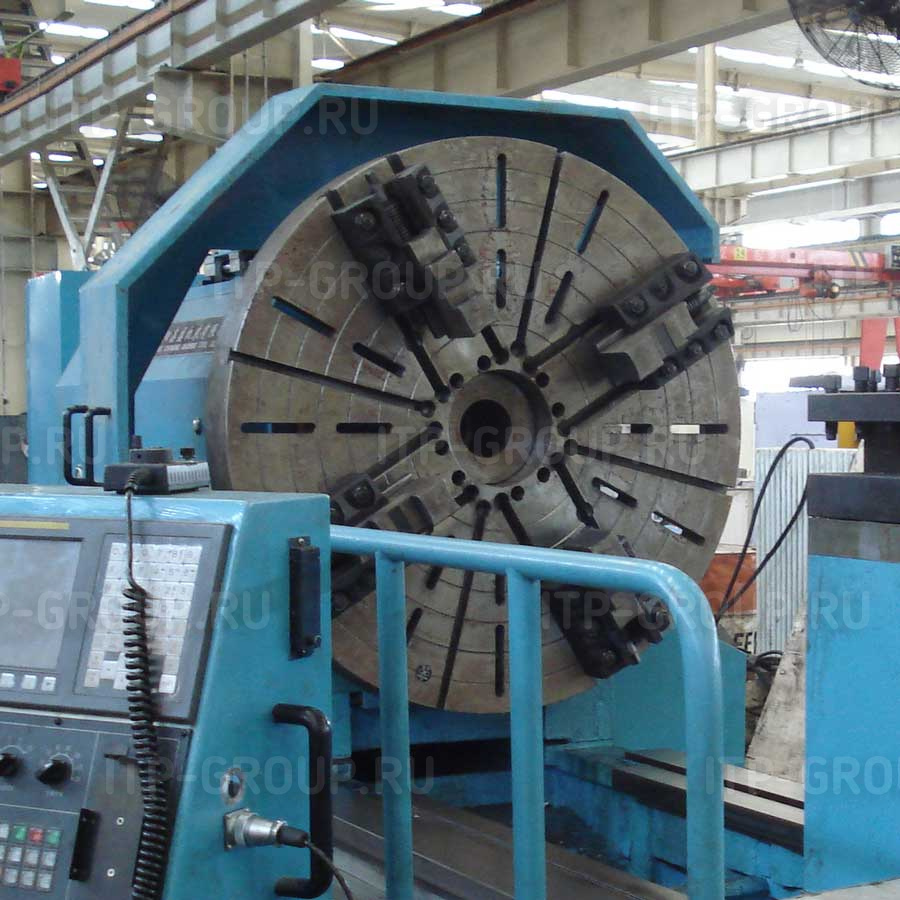

Патрон представляет собой патрон серии K78 с диаметрами 1250 / 1400 / 1600 / 2000 мм, изготовленный компанией Hohhot, лучшим и самым известным производителем патронов в Китае.
Моторизованная поворотная задняя бабка.
Точность всех токарных станков измеряется и компенсируется лазерным интерферометром RENISHAW, что обеспечивает превосходную точность позиционирования и точность повторного позиционирования.

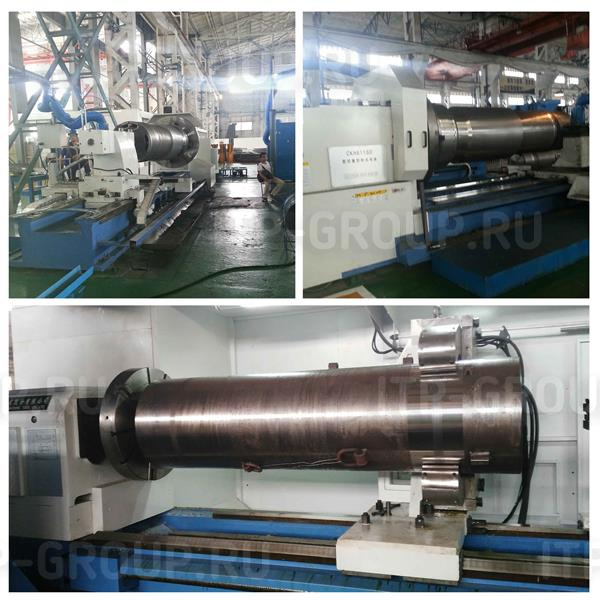

Ширина станины 1600 мм

Максимальная заготовка для токарного станка 32/40 тонн.
Токарный станок оснащен 3 прямоугольными направляющими 1600 мм.
В нижней части станины токарного станка есть выходы для стружки, стружка падает в контейнер для стружки в основании, что облегчает удаление стружки.
Подача по оси X использует планетарный редуктор Wittenstein Alpha из Германии.
Подача по оси Z использует прецизионную шестерню и зубчатую рейку Atlanta из Германии.
Бесступенчатая регулировка скорости во всем диапазоне скоростей вращения шпинделя.
Мощный двигатель постоянного тока мощностью 75 кВт от Shanghai Nanyang, лучшего производителя двигателей постоянного тока в Китае.
Дисковая пружина установлена на задней части шпинделя моторизованной поворотной задней бабки, чтобы предотвратить повреждение механизма из-за теплового расширения заготовки.

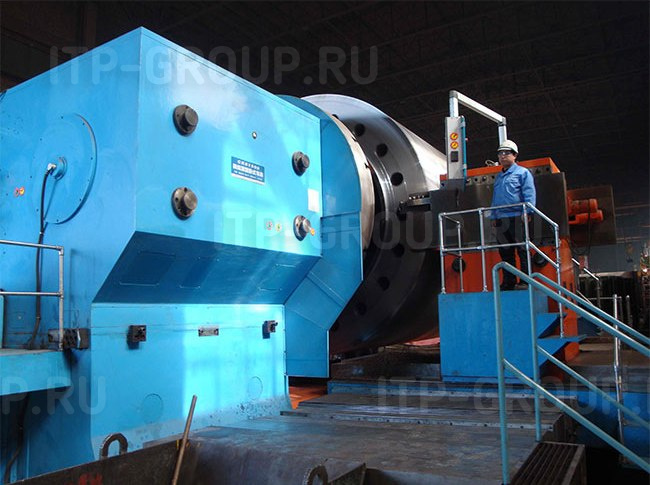

Ширина станины 2090 мм

Максимальная заготовка для токарного станка 63/80 тонн.
Токарный станок оснащен 3 прямоугольными направляющими 2090 мм.
Подшипники шпинделя класса SP.
На патроне установлены силовые зажимные винты производства JAKOB ANTRIEBSTECHNIK из Германии.
Бесступенчатая регулировка скорости во всем диапазоне скоростей вращения шпинделя.
Мощный двигатель постоянного тока мощностью 144 кВт от Shanghai Nanyang, лучшего производителя двигателей постоянного тока в Китае.
Тарельчатая пружина установлена на задней части моторизованной поворотной задней бабки с подшипником класса SP для предотвращения повреждения механизма из-за теплового расширения заготовки.

Ширина станины 1100 мм

Наименование характеристики \ Модель		Ед.изм.	CKH61125	CKH61160	CKH61200	CKHJ61125	CKHJ61160	CKHJ61200
Рабочий диапазон	Наибольший диаметр обработки над станиной	мм	1250	1600	2000	1250	1600	2000
	Наибольший диаметр обработки над суппортом	мм	900	1250	1600	900	1250	1600
	Наибольшая длина заготовки	мм	5000/8000/12000	5000/8000/12000	5000/8000/12000	5000/8000/12000	5000/8000/12000	5000/8000/12000
	Наибольшая длина точения	мм	4800/7800/11800	4800/7800/11800	4800/7800/11800	4800/7800/11800	4800/7800/11800	4800/7800/11800
	Ширина станины	мм	1100	1100	1100	1100	1100	1100
	Конструкция направляющих	-	2 прямоугольные направляющие	2 прямоугольные направляющие	2 прямоугольные направляющие	2 прямоугольные направляющие	2 прямоугольные направляющие	2 прямоугольные направляющие
	Максимальный вес заготовки, устанавливаемой в центрах	тонна	16	16	16	16	16	16
Шпиндель	Торец шпинделя	-	A2-15	A2-15	A2-15	A2-15	A2-15	A2-15
	Конусность центра шпинделя	°	75	75	75	75	75	75
	Диаметр отверстия в шпинделе	мм	100	100	100	100	100	100
	Диапазон оборотов шпинделя	об/мин	3-320 (бесступенчатый в 4 гидравлических передачах)	3-320 (бесступенчатый в 4 гидравлических передачах)	3-320 (бесступенчатый в 4 гидравлических передачах)	Вперед:3.15-315(21 передача); Назад 3.5-291(12 передач)	Вперед:3.15-315(21 передача); Назад 3.5-291(12 передач)	Вперед:3.15-315(21 передача); Назад 3.5-291(12 передач)
	Зажимной патрон	мм	1250 4-х кулачковый	1400 4-х кулачковый	1600 4-х кулачковый	1250 4-х кулачковый	1400	1600 4-х кулачковый
Резцедержатель	Сечение хвостовика инструмента	мм	50*50	50*50	50*50	50*50	50*50	50*50
Резцедержатель	Тип резцедержателя	-	V4	V4	V4	V4	V4	V4
Задняя бабка	Диаметр пиноли задней бабки	мм	260	260	260	260	260	260
	Конус пиноли	-	Metric 80	Metric 80	Metric 80	Metric 80	Metric 80	Metric 80
	Максимальный ход пиноли задней бабки	мм	300	300	300	300	300	300
Энергосистема	Мощность главного привода	кВт	30	30	30	30	30	30
	Модель главного привода	-	FANUC α30/6000i	FANUC α30/6000i	FANUC α30/6000i	Y200L-4-B3	Y200L-4-B3	Y200L-4-B3
	Обороты главного привода	об/мин	115/2300	115/2300	115/2300	1470	1470	1470
Прочие	Система ЧПУ	-	FANUC 0i-TF (1)	FANUC 0i-TF (1)	FANUC 0i-TF (1)	FANUC 0i-TF (1)	FANUC 0i-TF (1)	FANUC 0i-TF (1)
	Ширина*Высота	мм	3200*2220	3200*2750	3200*2950	3200*2220	3200*2750	3200*2950
	Длина	мм	8400/11400/15400	8400/11400/15400	8400/11400/15400	8400/11400/15400	8400/11400/15400	8400/11400/15400
	Вес, нетто	кг	26000/32600/41400	29500/36100/44900	33500/40100/48900	26000/32600/41400	29500/36100/44900	33500/40100/48900
	Примечание: диаметр обработки над станиной/расстояние между центрами (3000 мм-20000 мм) можно изменить по индивидуальному заказу.

Ширина станины 1600 мм

Наименование характеристики \ Модель		Ед.изм.	CK61160	CK61200	CK61250
Рабочий диапазон	Наибольший диаметр обработки над станиной	мм	1600	2000	2500
	Наибольший диаметр обработки над суппортом	мм	1250	1600	2000
	Наибольшая длина заготовки	мм	5000/8000/12000	5000/8000/12000	5000/8000/12000
	Ширина станины	мм	1600	1600	1600
	Конструкция направляющих	-	3 прямоугольных направляющих	3 прямоугольных направляющих	3 прямоугольных направляющих
	Максимальный крутящий момент планшайбы	кН*м	80	80	80
	Максимальный вес заготовки, устанавливаемой в центрах	тонна	32	32	32
Шпиндель	Коническое отверстие шпинделя	-	75°; 120	75°; 120	75°; 120
	Регулирование скорости вращения шпинделя	-	Бесступенчатое	Бесступенчатое	Бесступенчатое
	Диапазон оборотов шпинделя	об/мин	0.8-160	0.8-160	0.8-160
	Диаметр лицевой панели	мм	1600/1800	1600/1800	1600/1800
	Зажимной патрон	мм	1600 4-х кулачковый	1800	2000 4-х кулачковый
Резцедержатель	Сечение хвостовика инструмента	мм	70*70	70*70	70*70
	Размер резцедержателя	мм	440*440	440*440	440*440
	Тип резцедержателя	-	V4	V4	V4
	Максимальное усилие резания	кН	80	80	80
	Общая сила резания	кг	16000	16000	16000
Задняя бабка	Диаметр пиноли задней бабки	мм	300	300	300
	Конус пиноли	-	100 конус 1:7	100 конус 1:7	100 конус 1:7
	Максимальный ход пиноли задней бабки	мм	300	300	300
Энергосистема	Мощность главного привода	кВт	75	75	75
	Тип двигателя шпинделя	-	Двигатель постоянного тока	Двигатель постоянного тока	Двигатель постоянного тока
	Обороты главного привода	об/мин	400-1200	400-1200	400-1200
Прочие	Система ЧПУ	-	FANUC 0i-TF(1)	FANUC 0i-TF(1)	FANUC 0i-TF(1)
	Ширина*Высота	мм	2280*3500	2280*3500	2280*3500
	Длина	мм	10600/13600/176000	10600/13600/176000	10600/13600/176000
	Примечание: диаметр обработки над станиной/расстояние между центрами (4000 мм-20000 мм) можно изменить по индивидуальному заказу.

Ширина станины 2090 мм

Наименование характеристики \ Модель		Ед.изм.	CK61250(63T)
Рабочий диапазон	Наибольший диаметр обработки над станиной	мм	2500
	Наибольший диаметр обработки над суппортом	мм	2200
	Наибольшая длина заготовки	мм	5000/8000/12000
	Ширина станины	мм	2090
	Конструкция направляющих	-	3 прямоугольных направляющих
	Максимальный крутящий момент планшайбы	кН*м	120
	Максимальный вес заготовки, устанавливаемой в центрах	тонна	63
Шпиндель	Коническое отверстие шпинделя	-	75° 196.869
	Регулирование скорости вращения шпинделя	-	Бесступенчатое
	Диапазон оборотов шпинделя	об/мин	0.5-125
	Диаметр лицевой панели	мм	2200
	Зажимной патрон	мм	2500 4-х кулачковый
Резцедержатель	Сечение хвостовика инструмента	мм	80*80
	Перемещение по оси Х (поперечное)	мм	1000
	Ускоренное перемещение по оси X	мм/мин	3000
	Перемещение по оси Z (продольное)	мм	5000-18000
	Ускоренное перемещение по оси Z	мм/мин	6000
	Максимальный ход инструментальной пластины	мм	300
	Максимальное усилие резания одиночной револьверной головки	кН	120
	Максимальное усилие резания	кН	200
Задняя бабка	Диаметр пиноли задней бабки	мм	560
	Конус пиноли	-	75° 160 (конус 1:4)
	Максимальный ход пиноли задней бабки	мм	200
Энергосистема	Мощность главного привода	кВт	144
	Тип двигателя шпинделя	-	Двигатель постоянного тока
	Обороты главного привода	об/мин	540-1900
Прочие	Система ЧПУ	-	FANUC 0i-TF(1)
	Ширина*Высота	мм	4000*3800
	Длина	мм	12000/15000/19000
	Примечание: диаметр обработки над станиной/расстояние между центрами (5000 мм-20000 мм) можно изменить по индивидуальному заказу.
