Токарно-винторезные станки

Токарно-винторезный станок TRENS SN 32

Недоступен

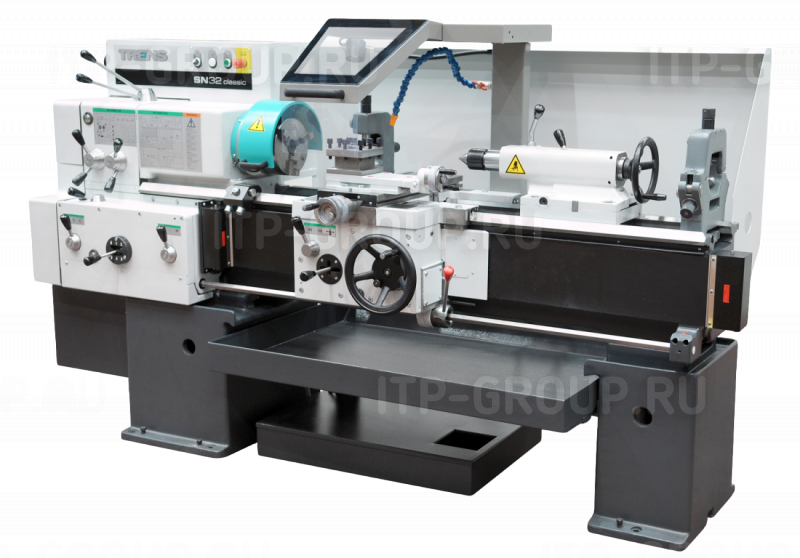

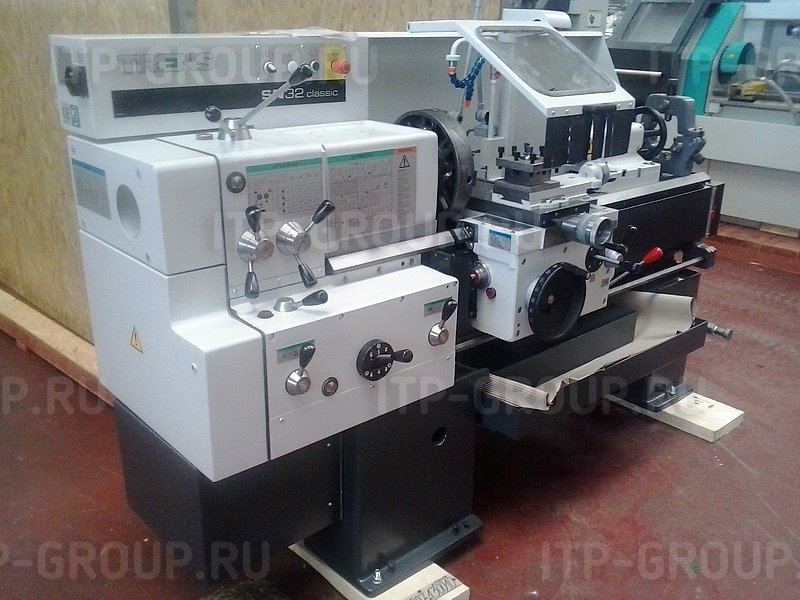

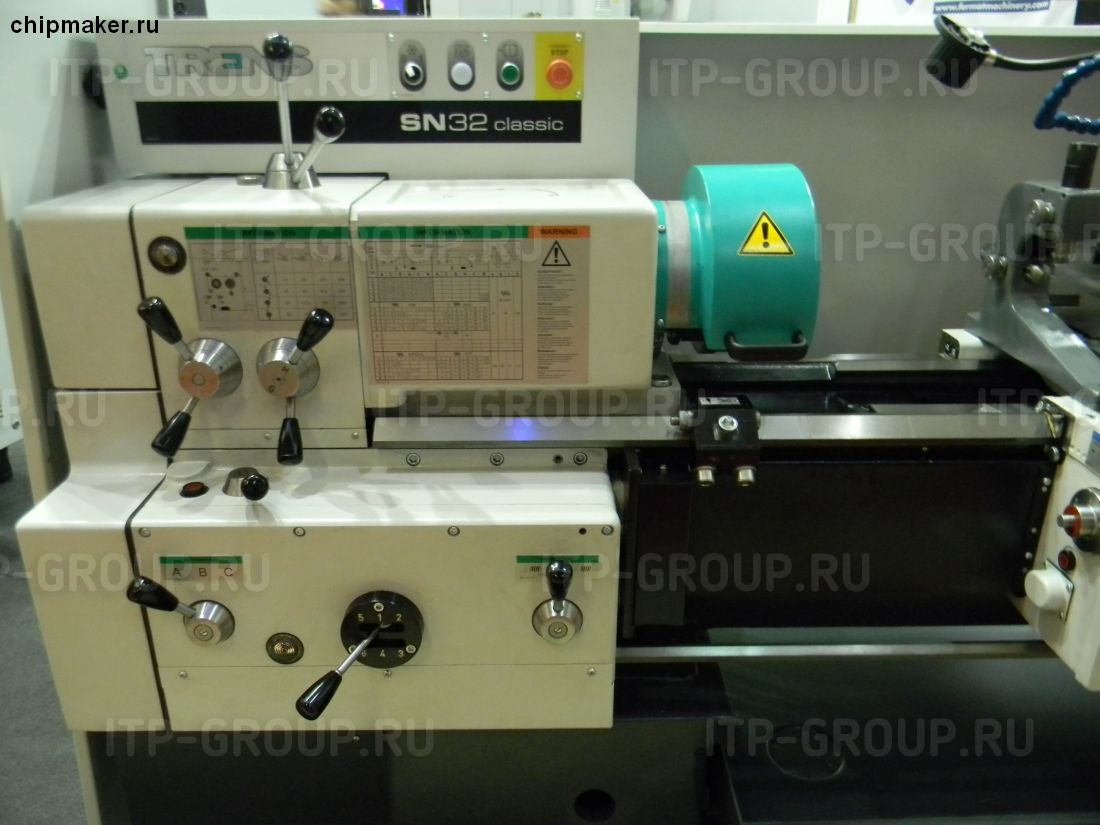

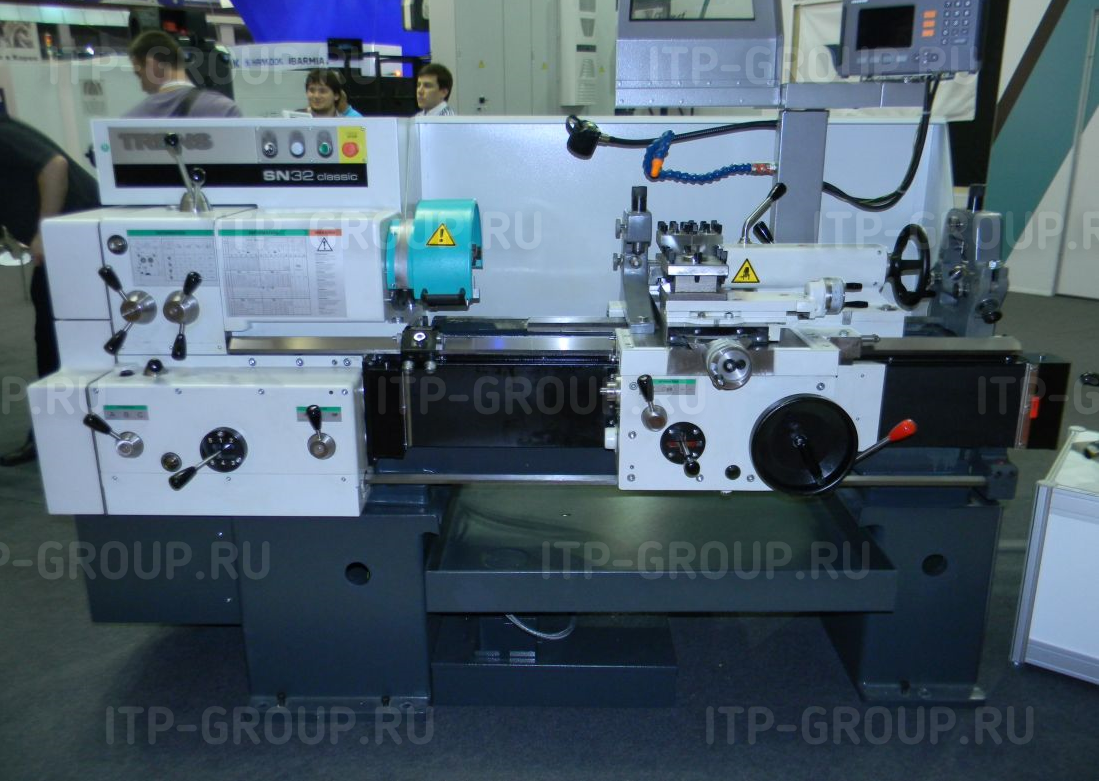

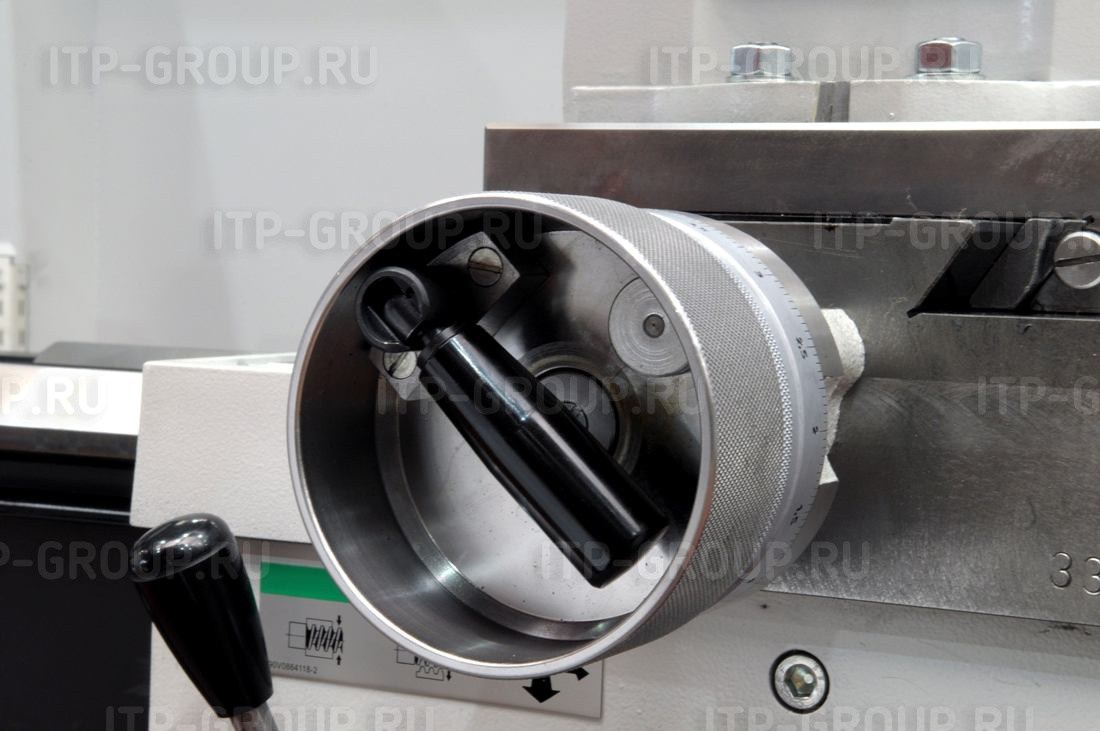

Токарно-винторезный станок SN 32
Токарно-винторезный станок SN 32

Универсальный токарно-винторезный станок с мощностью привода главного двигателя 4 кВт. Широкий диапазон частоты вращения шпинделя и отверстие диаметром 52 мм обеспечивают качественные результаты его применения. Модель SN 32 обеспечивает высокую точность обработки изделий в соответствии со стандартом STN ISO 1708. Преимуществом этого станка является также небольшая эксплуатационная площадь.

Производитель: TRENS (Словакия)
Производитель
ХАРАКТЕРНЫЕ ЧЕРТЫ
  • Небольшая занимаемая площадь
  • Выемка в станине – ГАП
  • Простота управления
  • Простое обслуживание
  • Равнозначное метрическое и дюймовое исполнение
  • Напряжение питания по заказу
  • Широкий выбор исполнений и дополнительных принадлежностей
  • Безопасность в соответствии со стандартами СЕ
КАЧЕСТВО ОБРАБОТКИ МАТЕРИАЛА
  • Стабильность при обработке изделий
  • Эргономические элементы управления
  • Привод шпинделя муфтой с тормозом - плавный пуск и торможение
СРОК ЭКСПЛУАТАЦИИ И РЕНТАБЕЛЬНОСТЬ
  • Закаленные направляющие скольжения
  • Небольшие эксплуатационные расходы
  • Доступность сервиса
СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ:
  • Руководство по обслуживанию и эксплуатации
  • Редукционная втулка для конуса шпинделя
  • Центр Морзе МК 5
  • Инструмент для обслуживания станка
  • Защитный штифт для ходового винта
  • Комплект сменных зубчатых колес для нарезания резьбы
  • Пресс-масленка
ИСПОЛНЕНИЕ СТАНКА ПО ЗАКАЗУ:
  • Быстрозажимная револьверная головка
  • Откидные ручки
  • Энергоносители
  • Электрооборудование по заказу
  • Изготовление в дюймовой системе отсчета
  • Изготовление переднего конца шпинделя в исполнении STN ISO702/II (CAMLOCK)
  • Фартук с рукоятками управления слева
  • Тормоз шпинделя – педаль центральный стоп для длины обточки до 1000 мм (SN 32, SN 50)
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
  • Планшайба 4-х кулачковая Ø320 мм
  • Планшайба гладкая Ø320 мм
  • Патрон 3-х или 4-х кулачковый Ø200 мм
  • Центр вращающийся Морзе МК5
  • Люнет неподвижный Ø10–115 мм
  • Люнет подвижный Ø10–115 мм
  • Люнет неподвижный увеличенный Ø90–170 мм
  • Втулки с подшипниками качения для люнета
  • Держатель многорезцовый задний
  • Держатель однорезцовый
  • Линейка конусная
  • Устройство для внутреннего и наружного шлифования

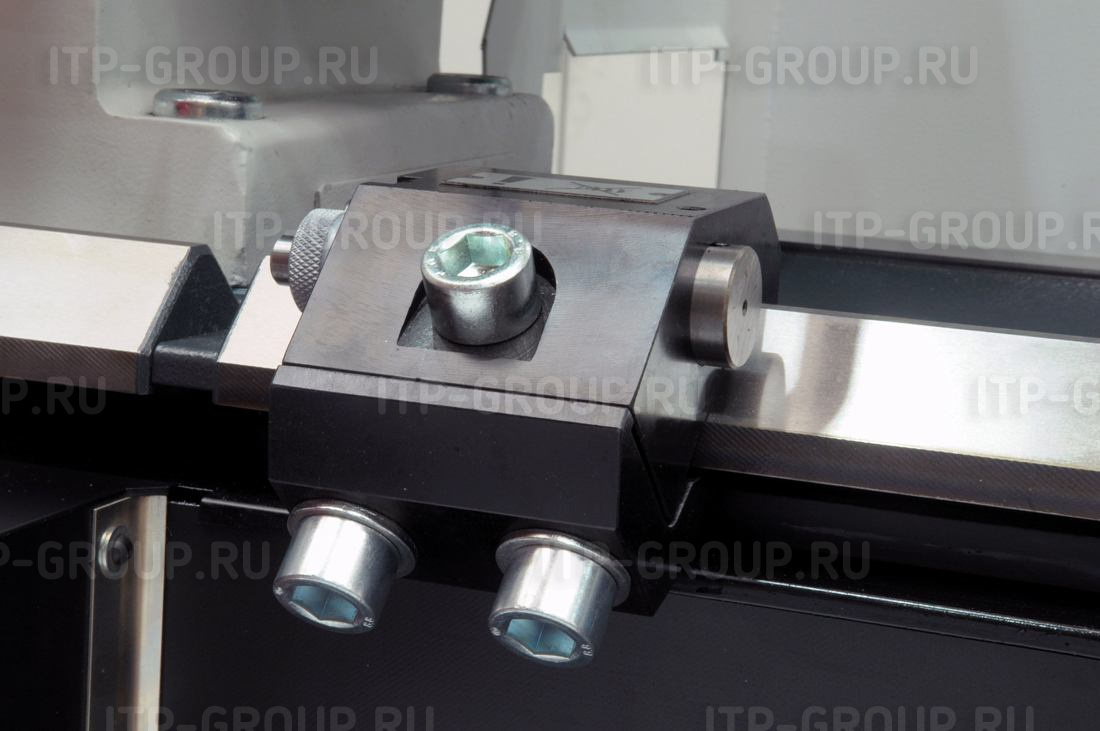

  • Микрометрический упор поперечный/продольный
  • Цифровая индикация положения
  • Индикатор нарезания резьбы
  • Планшайба поводковая
  • Фланец для патрона
  • Устройство анкерное
Наименование характеристики Ед. изм.

Значение


Рабочий диапазон:
Наибольший диаметр обработки мм 330 500 710 505 720 800
Наибольший диаметр обработки над суппортом мм 168 270 420 270 430 520
Наибольший диаметр точения  над выемкой мм 520 700 960 700 960 870
Полезная длина выемки мм 230 230 300 230 300 320
Расстояние между центрами мм 750, 1000 1000,1500, 2000 1500, 2000, 3000, 4000 1000, 1500, 2000 1500, 2000, 3000, 4000 1500, 2000, 3000, 4000, 6000, 8000
Высота оси шпинделя над станиной мм 160 250 355 250 355 395
Ширина станины мм 340 340 450 340 450 550

Главный шпиндель:
Передний конец шпинделя Bajonet (ISO702-III)   B6 B6 B8 B8/B11* B8/B11* B11
Передний конец шпинделя Camlock (ISO702-II)   D6* D6* D8* D8*/D11* D8*/D11* D11*
Внутренний конус шпинделя   MORSE 6 MORSE 6 МЕТРИЧЕСКИЙ 80 МЕТРИЧЕС. 90/110* МЕТРИЧЕС.  90/115*/-* МЕТРИЧЕСКИЙ 100
Отверстие в шпинделе мм 52 52 73,5 77/105* 77/105*/130* 92
Диаметр шпинделя под передними подшипниками         мм 80 80 110 110/140* 110/140*/170* 140
Минимальная частота вращения шпинделя мин -1 14 22 10 12,5 10/12,5* 14
Максимальная частота вращения шпинделя мин -1 2500 2000 1000 2000/1600* 1600/1250* 1400
Количество передач   16 24 16 18 18 17

Привод шпинделя:
Мощность электродвигателя главного шпинделя кВт 4 5,5 7,5 7,5 7,5/11* 15/18,5*
Максимальный крутящий момент Нм 40 45 20 50 40/50* 45
Предел скорости вращения при максимальном крутящем моменте мин -1 1000 1200 2400 1450 1650/2000* 3200

Суппорты с приводами:
Ось X
Диапазон рабочих подач поперечного суппорта мм.об -1 0,12-1,6 0,025-3,2 0,025-3,2 0,025-3,2 0,025-3,2 0,03-6,5
Ускоренная подача поперечного суппорта мм.мин -1 без ускорен. подачи 1500 1500 1500 1500 2400
Рабочий ход мм 250 300 400 300 400 440
Рабочий ход резцового суппорта мм 140 140 180 140 180 195
Ось Z
Диапазон продольных рабочих подач мм.об -1 0,025-3,2 0,05-6,4 0,05-6,4 0,05-6,4 0,05-6,4 0,06-13
Продольная ускоренная подача мм.мин -1 без ускорен. подачи 3000 3000 3000 3000 4800
Рабочий ход мм по виду зажим. устр. по виду зажим. устр. по виду зажим. устр. по виду зажим. устр. по виду зажим. устр. по виду зажим. устр.

Инструментальные системы с ручной сменой инструмента
Стандартный резцедержатель   4-x сторон. держат. 4-x сторон. держат. 4-x сторон. держат. 4-x сторон. держат. 4-x сторон. держат. 4-x сторон. держат.
Максимальное поперечное сечение резца мм 20x20 32x32 40x40 32x32 40x40 40x40

Быстрозажимный резцедержатель   MultiSuisse B* MultiSuisse C* MultiSuisse C* MultiSuisse C* MultiSuisse C* MultiSuisse D*
Максимальное поперечное сечение резца мм 20x20* 32x32* 32x32* 32x32* 32x32* 40x40

Задняя бабка :
Конус в отверстии пиноли   MORSE 5 MORSE 5 MORSE 5 MORSE 5 MORSE 5 MORSE 6
Диаметр пиноли мм 70 70 90 80 100 110/120*
Ход пиноли мм 180 180 240 180 240 210
Управление   ручное вручную вручную/механич.* вручную вручн./тяга зад.бабки* вручную/механич.*
Поперечная регулировка мм ±12 ±12 ±10 ±12 ±10 ±10

Основные типы резьбы :
Метрическая резьба
- количество   26 29 29 29 29 43
- шаг резьбы мм 0,25-20 0,5-40 0,5-40 0,5-40 0,5-40 0,5-160
Дюймовая резьба Витворта
- количество   38 38 38 38 38 40
- шаг резьбы резьба/1" 2-160  1-80  1-80  1-80  1-80  1/8-40
Модульная резьба
- количество   21 26 26 26 26 36
- шаг резьбы мм 0,125-10 0,25-20 0,25-20 0,25-20 0,25-20 0,25-48
Питчевая резьба
- количество   32 31 31 31 31 42
- количество ходов DP   4-160  2-72  2-72  2-72  2-72  3/8-80

Габариты станка :
Высота мм 1445 1500 1560 1525 1635 1700
Ширина мм 1010 1100 1130/1445* 1100 1275 1570

Длина/Масса :
750 мм / кг 2390 / 1540
1000 мм / кг 2640 / 1620 2640 / 1735   2595 / 2300

* Специальное исполнение
