Токарно-винторезный станок TRENS SUI 80

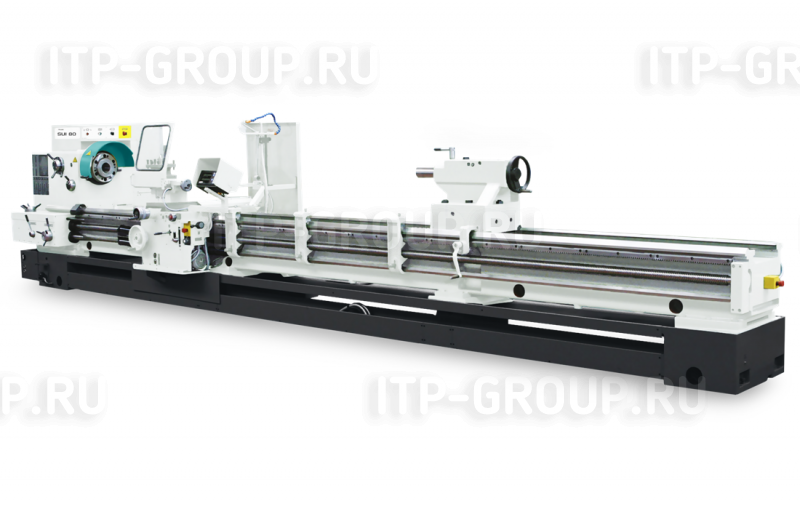

Токарно-винторезный станок SUI 80

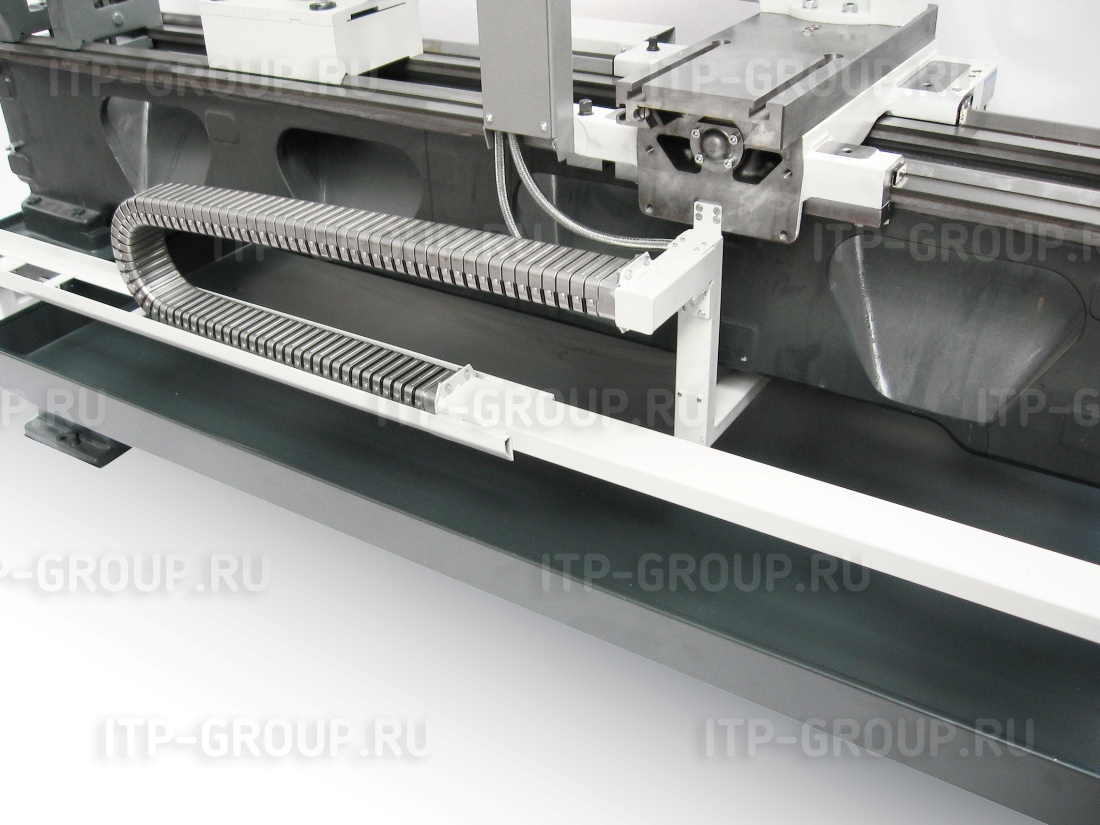

Токарный станок SUI 80 отличается своей массивной конструкцией и очень жесткой станиной, что выгодно для выполнения самых сложных токарных операций в штучном или мелкосерийном производстве. Благодаря своей универсальности выгоден для ремонтных и монтажных мастерских.

Производитель: TRENS (Словакия)

Производитель

Информация от производителя

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
  • Простое управление с эргономичным дизайном
  • Высокоточная обработка
  • Пиковая мощность при высоком усилии резания
  • Длительный срок эксплуатации
  • Низкие эксплуатационные расходы
  • Возможность нарезания нестандартной резьбы
  • Длина обточки до 8 метров
  • Несложное техническое обслуживание

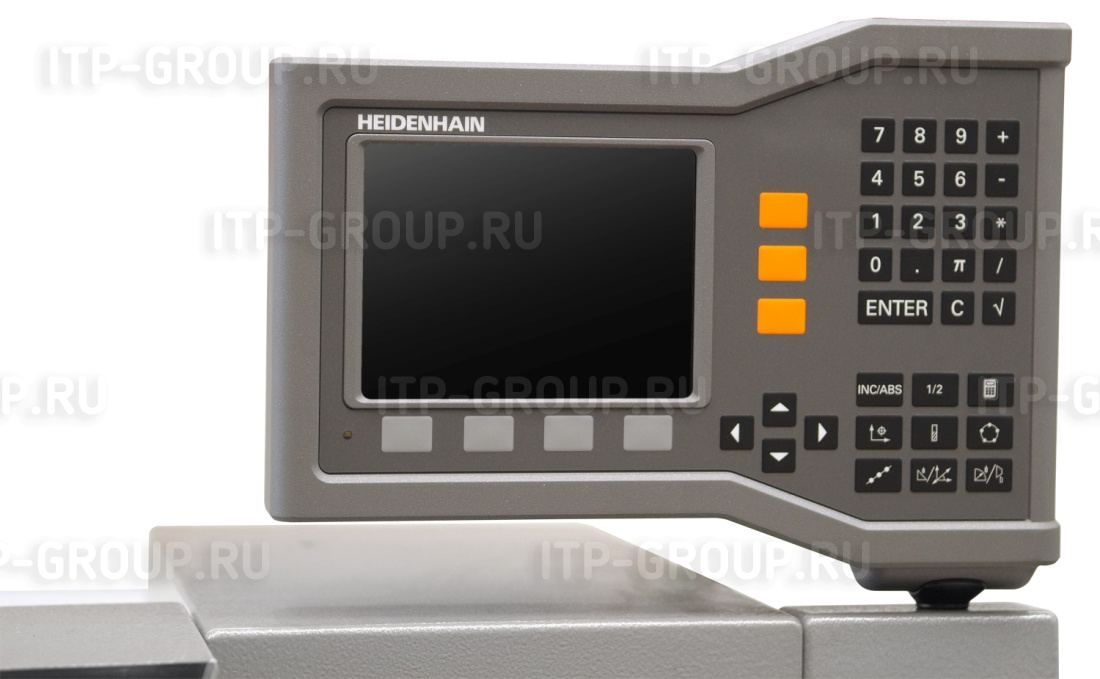

  • Большой выбор специальной оснастки – цифровая индикация, быстрозажимные головки, неподвижные или подвижные люнеты, втулки роликовых люнетов, микрометрические упоры, конусные линейки, зажимные плиты и патроны
СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ:
  • Руководство по обслуживанию и эксплуатации
  • Редукционная втулка для конуса шпинделя
  • Центр Морзе МК 6
  • Инструмент для обслуживания станка
  • Защитный штифт для ходового винта
  • Комплект сменных зубчатых колес для нарезания резьбы
ИСПОЛНЕНИЕ СТАНКА ПО ЗАКАЗУ:

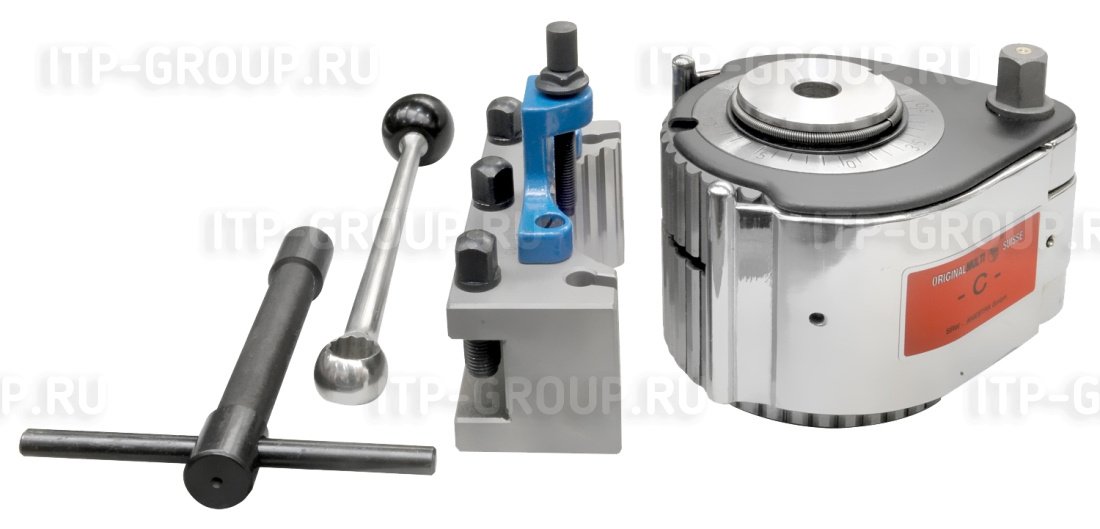

  • Быстрозажимная револьверная головка
  • Выбор входного напряжения и частоты
  • Изготовление в дюймовой системе отсчета
  • Дополнительная мощность главного двигателя 18,5 кВт
  • Изготовление переднего конца шпинделя в исполнении STN ISO702/II (CAMLOCK)
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
  • Планшайба 4-х кулачковая Ø800 мм
  • Планшайба плоская Ø800 мм
  • Патрон 3-х или 4-х кулачковый универсальный Ø315 мм
  • Центр вращающийся Морзе МК6
  • Люнет неподвижный Ø30–210 мм
  • Люнет подвижный Ø20–180 мм
  • Люнет неподвижный увеличенный Ø210–370 мм
  • Люнет неподвижный увеличенный для длины обточки более 3000 мм диаметром 210–370 мм
  • Втулки с подшипниками качения для люнета
  • Держатель многорезцовый задний
  • Линейка конусная
  • Устройство для внутреннего и наружного шлифования

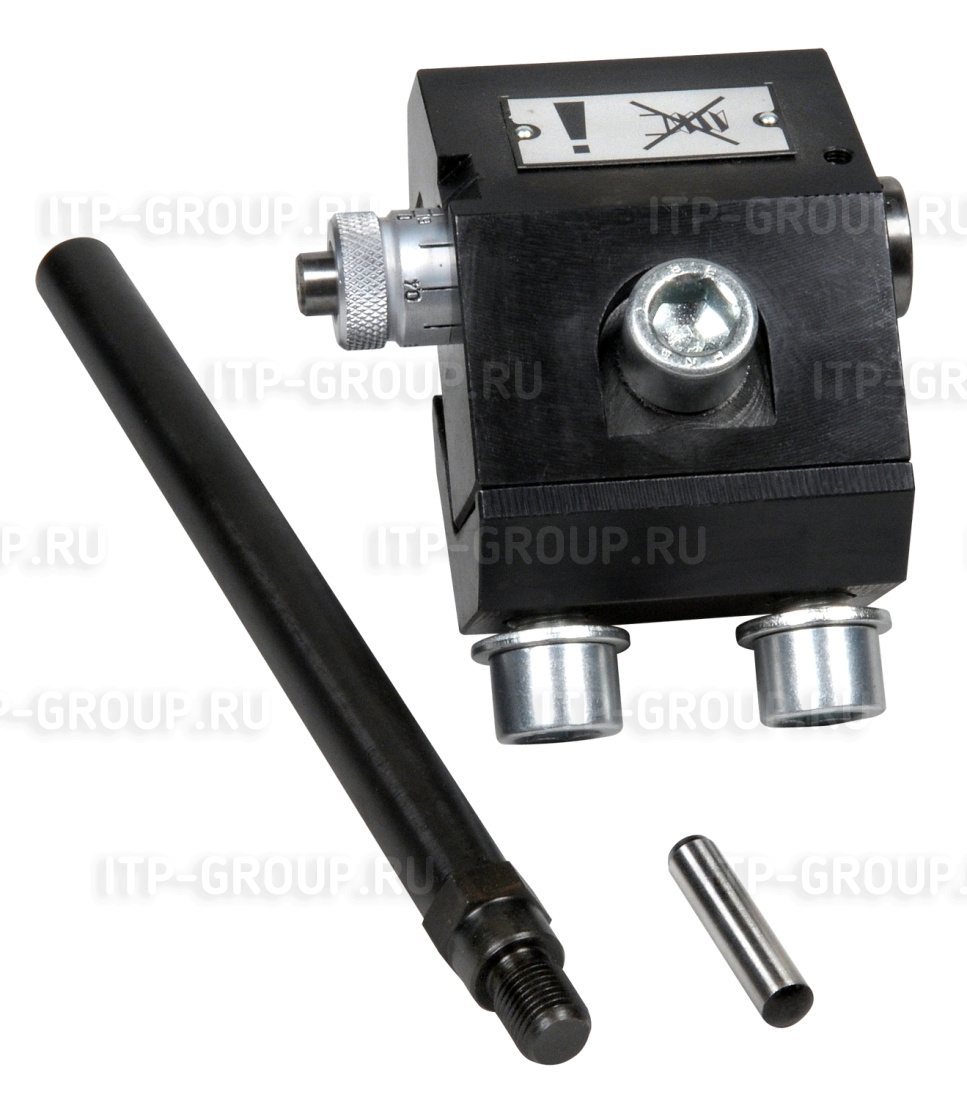

  • Микрометрический упор поперечный
  • Многопозиционный упор поперечный/продольный
  • Индикатор нарезания резьбы
  • Планшайба поводковая
  • Фланец для патрона
  • Механизм перемещения задней бабки
  • Устройство анкерное
  • Пресс–масленка
Наименование характеристики Ед. изм.

Значение


Рабочий диапазон:
Наибольший диаметр обработки мм 330 500 710 505 720 800
Наибольший диаметр обработки над суппортом мм 168 270 420 270 430 520
Наибольший диаметр точения  над выемкой мм 520 700 960 700 960 870
Полезная длина выемки мм 230 230 300 230 300 320
Расстояние между центрами мм 750, 1000 1000,1500, 2000 1500, 2000, 3000, 4000 1000, 1500, 2000 1500, 2000, 3000, 4000 1500, 2000, 3000, 4000, 6000, 8000
Высота оси шпинделя над станиной мм 160 250 355 250 355 395
Ширина станины мм 340 340 450 340 450 550

Главный шпиндель:
Передний конец шпинделя Bajonet (ISO702-III)   B6 B6 B8 B8/B11* B8/B11* B11
Передний конец шпинделя Camlock (ISO702-II)   D6* D6* D8* D8*/D11* D8*/D11* D11*
Внутренний конус шпинделя   MORSE 6 MORSE 6 МЕТРИЧЕСКИЙ 80 МЕТРИЧЕС. 90/110* МЕТРИЧЕС.  90/115*/-* МЕТРИЧЕСКИЙ 100
Отверстие в шпинделе мм 52 52 73,5 77/105* 77/105*/130* 92
Диаметр шпинделя под передними подшипниками         мм 80 80 110 110/140* 110/140*/170* 140
Минимальная частота вращения шпинделя мин -1 14 22 10 12,5 10/12,5* 14
Максимальная частота вращения шпинделя мин -1 2500 2000 1000 2000/1600* 1600/1250* 1400
Количество передач   16 24 16 18 18 17

Привод шпинделя:
Мощность электродвигателя главного шпинделя кВт 4 5,5 7,5 7,5 7,5/11* 15/18,5*
Максимальный крутящий момент Нм 40 45 20 50 40/50* 45
Предел скорости вращения при максимальном крутящем моменте мин -1 1000 1200 2400 1450 1650/2000* 3200

Суппорты с приводами:
Ось X
Диапазон рабочих подач поперечного суппорта мм.об -1 0,12-1,6 0,025-3,2 0,025-3,2 0,025-3,2 0,025-3,2 0,03-6,5
Ускоренная подача поперечного суппорта мм.мин -1 без ускорен. подачи 1500 1500 1500 1500 2400
Рабочий ход мм 250 300 400 300 400 440
Рабочий ход резцового суппорта мм 140 140 180 140 180 195
Ось Z
Диапазон продольных рабочих подач мм.об -1 0,025-3,2 0,05-6,4 0,05-6,4 0,05-6,4 0,05-6,4 0,06-13
Продольная ускоренная подача мм.мин -1 без ускорен. подачи 3000 3000 3000 3000 4800
Рабочий ход мм по виду зажим. устр. по виду зажим. устр. по виду зажим. устр. по виду зажим. устр. по виду зажим. устр. по виду зажим. устр.

Инструментальные системы с ручной сменой инструмента
Стандартный резцедержатель   4-x сторон. держат. 4-x сторон. держат. 4-x сторон. держат. 4-x сторон. держат. 4-x сторон. держат. 4-x сторон. держат.
Максимальное поперечное сечение резца мм 20x20 32x32 40x40 32x32 40x40 32x32

Быстрозажимной резцедержатель   MultiSuisse B* MultiSuisse C* MultiSuisse C* MultiSuisse C* MultiSuisse C* MultiSuisse D*
Максимальное поперечное сечение резца мм 20x20* 32x32* 32x32* 32x32* 32x32* 32x32

Задняя бабка :
Конус в отверстии пиноли     MORSE 5 MORSE 5 MORSE 5 MORSE 5 MORSE 6
Диаметр пиноли мм 70 70 90 80 100 110/120*
Ход пиноли мм 180 180 240 180 240 210
Управление   вручную вручную вручную/механич.* вручную вручн./тяга зад.бабки* ручное/механич.*
Поперечная регулировка мм ±12 ±12 ±10 ±12 ±10 ±10

Основные типы резьбы :
Метрическая резьба
- количество   26 29 29 29 29 43
- шаг резьбы мм 0,25-20 0,5-40 0,5-40 0,5-40 0,5-40 0,5-160
Дюймовая резьба Витворта
- количество   38 38 38 38 38 40
- шаг резьбы резьба/1" 2-160  1-80  1-80  1-80  1-80 1/8-40
Модульная резьба
- количество   21 26 26 26 26 36
- шаг резьбы мм 0,125-10 0,25-20 0,25-20 0,25-20 0,25-20 0,25-48
Питчевая резьба
- количество   32 31 31 31 31 42
- количество ходов DP   4-160  2-72  2-72  2-72  2-72 3/8-80

Габариты станка :
Высота мм 1445 1500 1560 1525 1635 1700
Ширина мм 1010 1100 1130/1445* 1100 1275 1570
Длина/Масса :
1500 мм / кг   3140 / 1835 3445 / 2960 3095 / 2400 3515 / 3090 3560 / 5180
2000 мм / кг   3640 / 1940 3945 / 3080 3595 / 2600 4015 / 3250 4060 / 5440
3000 мм / кг     4945 / 3330   5015 / 3620 5060 / 5970
4000 мм / кг     5945 / 3580   6015 / 3890 6060 / 6400
6000 мм / кг           8060 / 7670
8000 мм / кг           10060 / 8630

* Специальное исполнение
