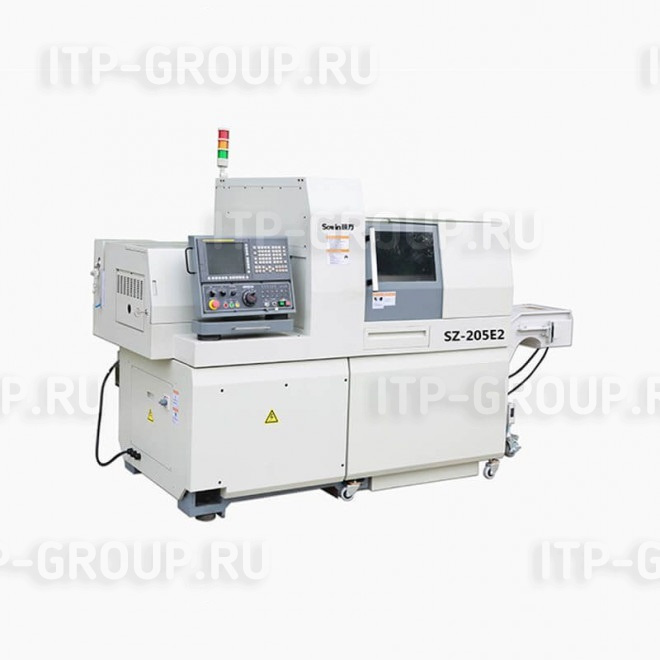

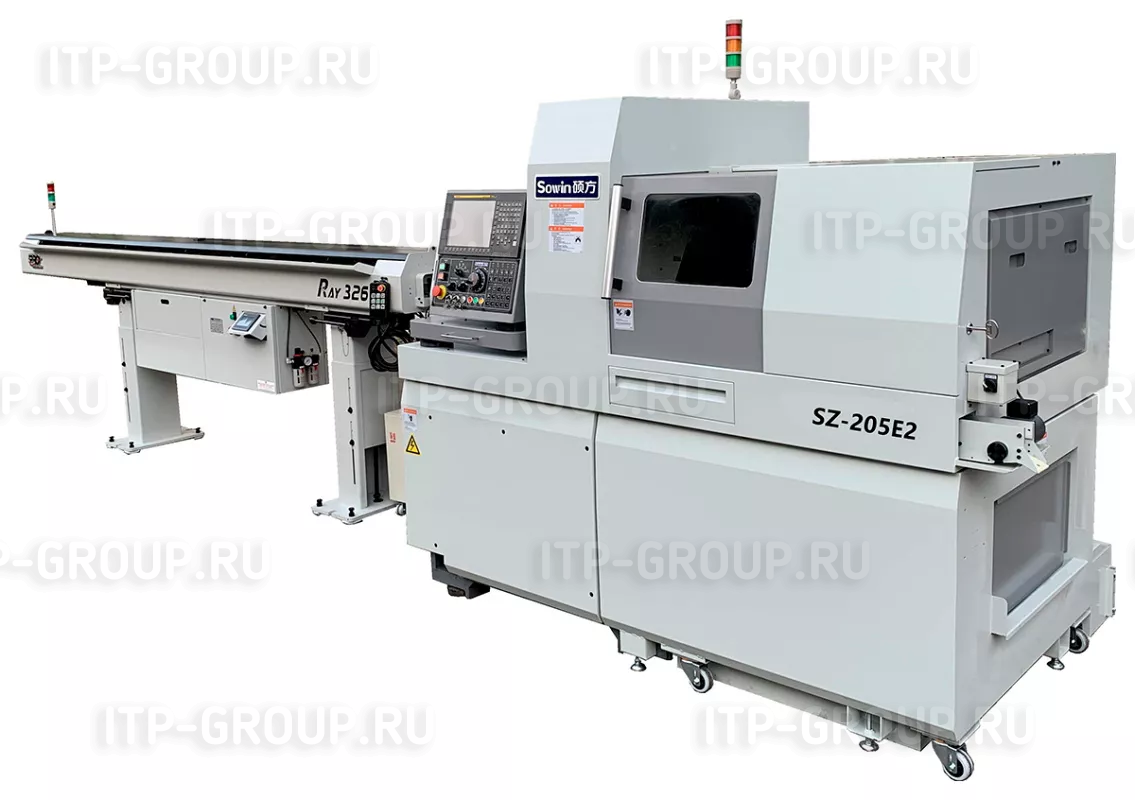

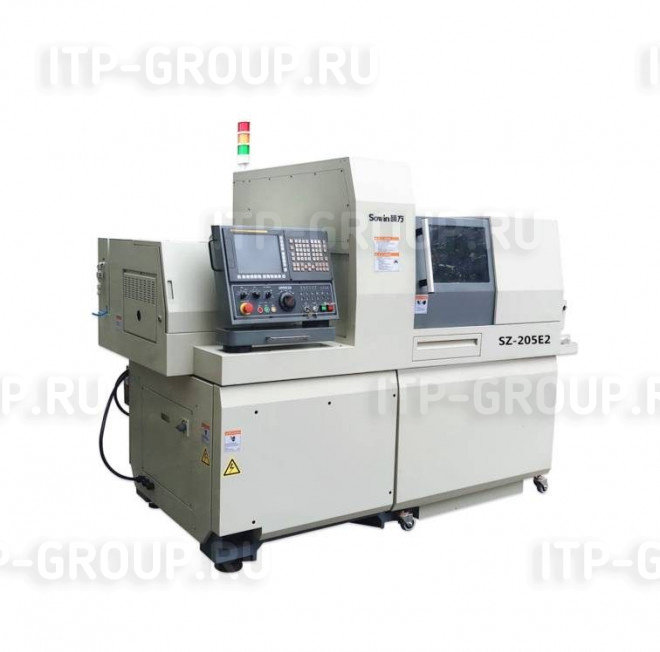

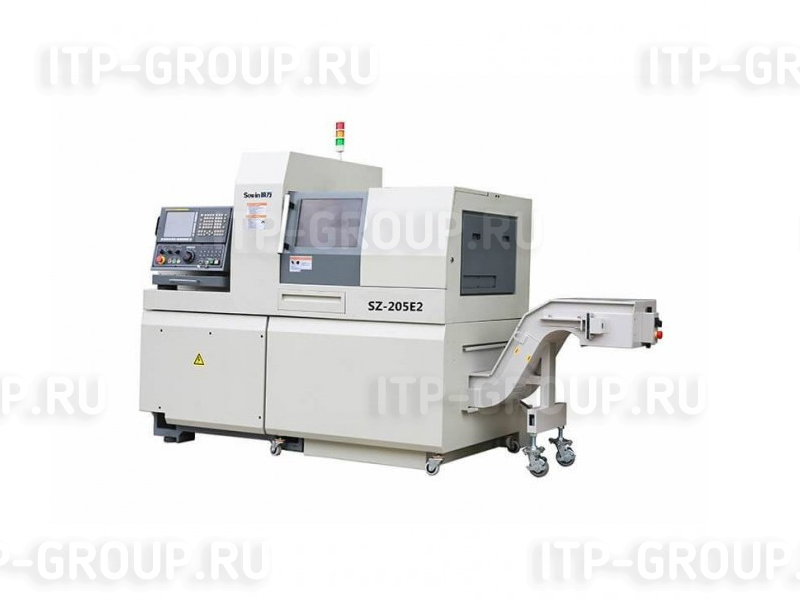

Sowin SZ-205E2
Главная / Sowin SZ-205E2
Автоматы продольного точения SOWIN серии SZ являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D > 10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции. Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.

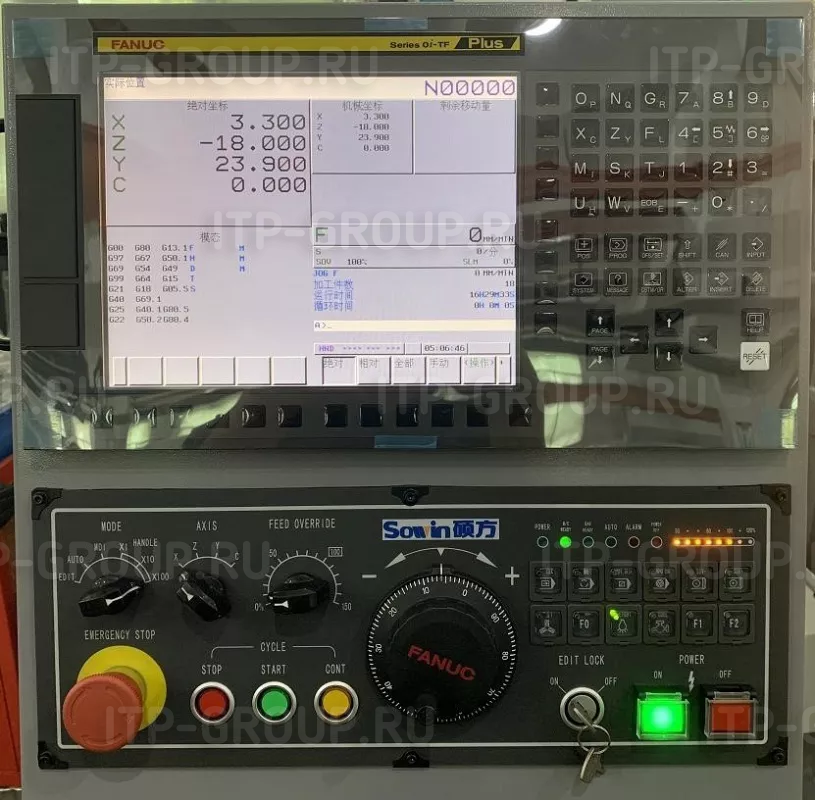

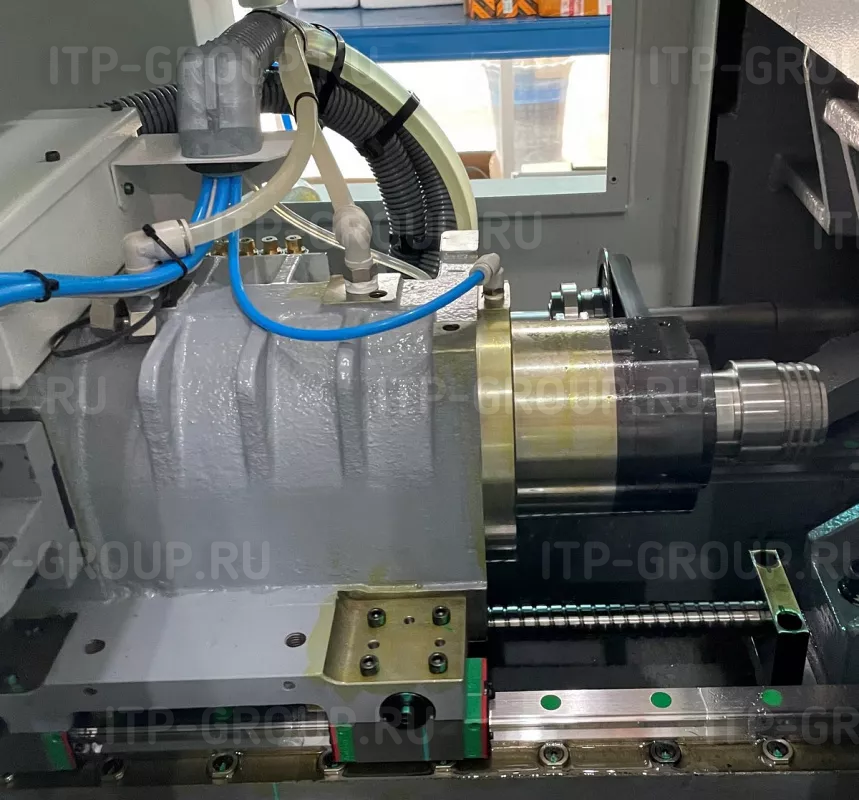

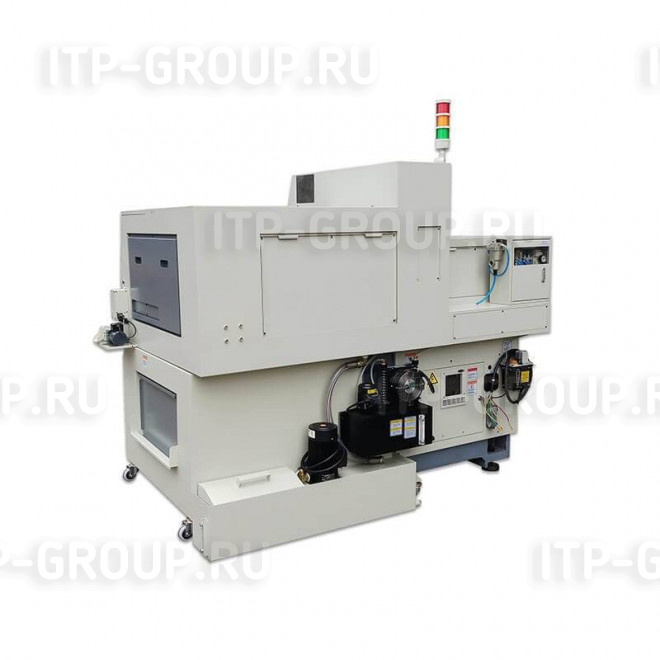

Станок предназначен для выполнения комбинированной обработки: точение, фрезерование, сверление, нарезание резьбы метчиком. Высокая степень автоматизации всех процессов обработки позволяет использование токарного автомата продольного точения Sowin SZ-205E2 в массовом производстве на крупных предприятиях, а относительно небольшие габариты позволяют разместить станок на ограниченной площади. Серводвигатель FANUC японского производства обеспечивает быструю подачу и высокую скорость перемещений, а устройство ЧПУ FANUC 0i-TF оптимальную систему программирования. Максимальный диаметр обрабатываемого прутка, на токарном станке Sowin SZ-205E2 равен 20 мм. Конструкция шпинделя HAOZHI обеспечивает обработку на высоких скоростях и с высокой точностью в длительном непрерывном режиме эксплуатации, благодаря оптимизированному отводу тепла.
Преимущества:
Комплектующие:
Подшипники ШВП NACHI / NSK (Япония)
Линейные направляющие PMI / HIWIN (Тайвань)
ШВП PMI / HIWIN (Тайвань)
Привода по осям Fanuc (Япония)
Шпиндель / контршпиндель HaoZhi (Китай)
Подшипники шпинделя / контршпинделя NACHI / NSK (Япония)
Пневматическая система SMC (Япония)
Двигатель шпинделя Fanuc (Япония)
Система автоматической смазки YONGJIA (Китай)

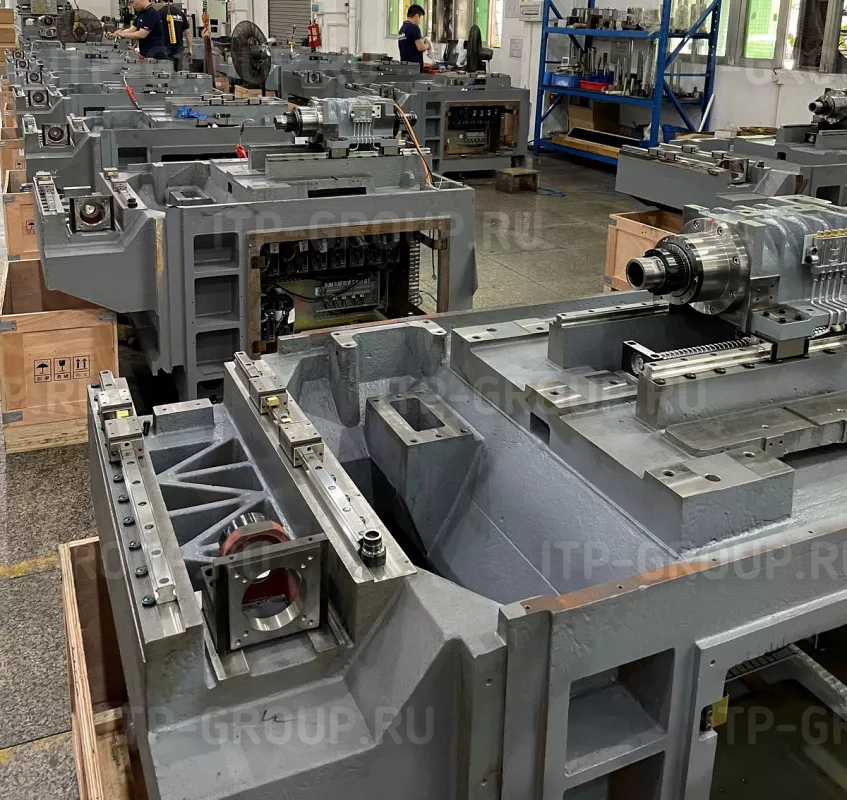

Станина BAOGANG (Китай)
Электрические компоненты Schneider (Франция)

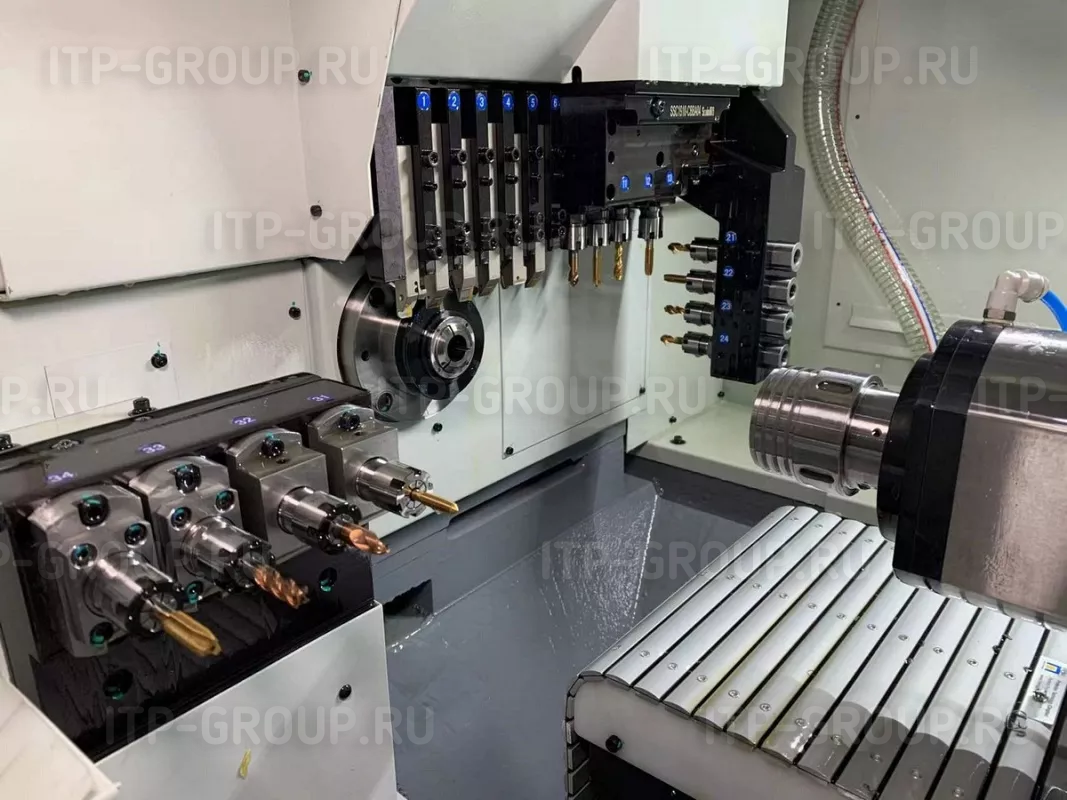

Инструментальные суппорта и приводные блоки OERC (Китай)
Люнетный узел и патроны POSA (Китай)
| Наименование характеристики/Модель | SZ-205E1 5-осевой, 2 шпинделя | SZ-205E2 5-осевой, 2 шпинделя | |||

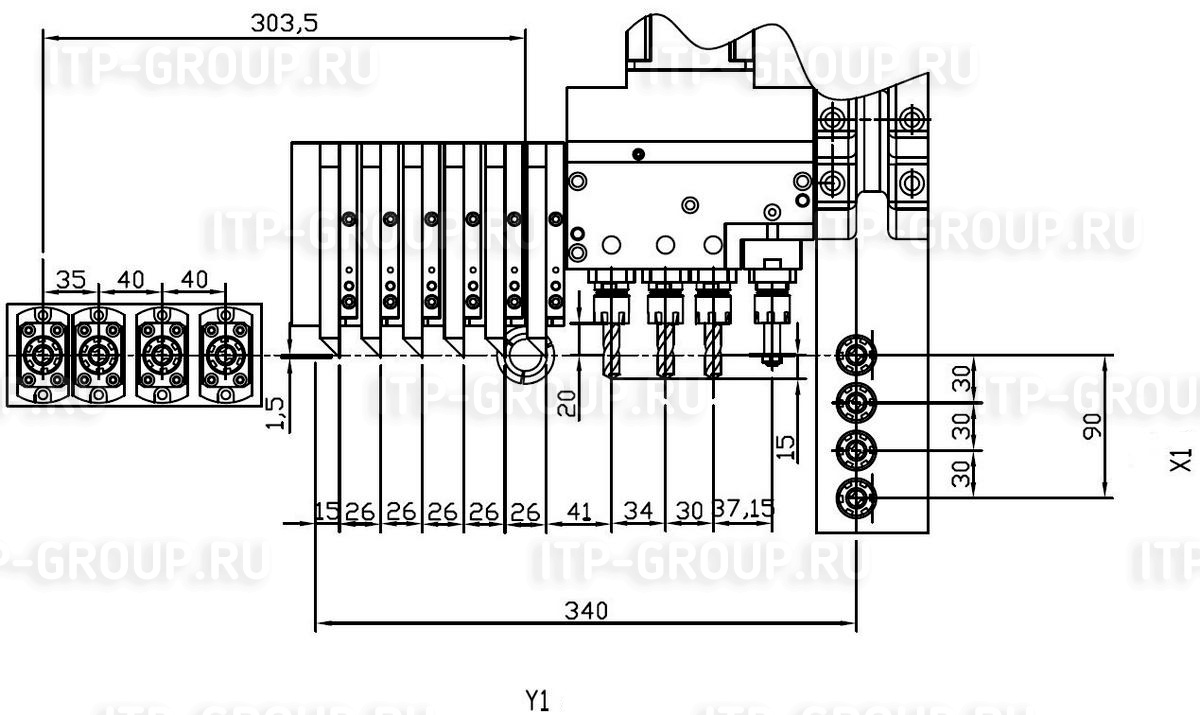

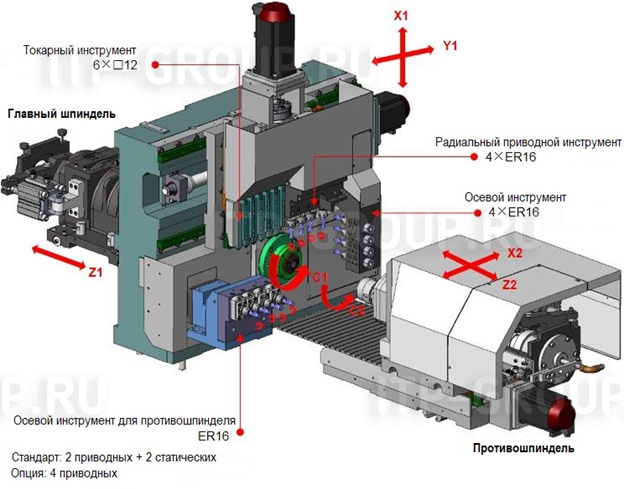

| Схема расположения режущего инструмента |
|
|
|||
| Система ЧПУ | Mitsubishi M80 | Mitsubishi M80 | |||
| Источник питания | 220VAC | 220VAC | |||
| Общая потребляемая мощность | кВт | 11 | 11 | ||
| Диапазоны обработки | Макс. диаметр обработки | мм | φ20 | φ20 | |
| Макс. диаметр зажима в шпинделе | мм | φ20 | φ20 | ||
| Макс. длина подачи (разовая) | мм | Макс. 240 | Макс. 240 | ||
| Главный шпиндель / Противошпиндель | Мощность двигателя главного шпинделя | кВт | 2.2/3.7 | 2.2/3.7 | |
| Мощность двигателя противошпинделя | кВт | 1.5/2.2 | 1.5/2.2 | ||
| Макс. диаметр отверстия главного шпинделя | мм | Макс. φ27 | Макс. φ27 | ||
| Индексация оси С | ° | C1/C2 0.001° | C1/C2 0.001° | ||
| Скорость вращения главного шпинделя/противошпинделя | об/мин | Макс. 10000/12000 | Макс. 10000/12000 | ||
| Макс. диаметр зажима в противошпинделе | мм | Макс. φ20 | Макс. φ20 | ||
| Макс. диаметр отверстия противошпинделя | мм | Макс. φ27 | Макс. φ27 | ||
| Макс. перемещение главного шпинделя | С направляющей втулкой | мм | 240 | 240 | |
| Без направляющей втулки | мм | 355 | 355 | ||
| Макс. кол-во устанавливаемого инструмента | шт. | 22 | 22 | ||
| Инструмент для наружной обработки | Кол-во × Модель | 6×□12 | 6×□12 | ||
| Поперечная платформа приводного инструмента | Кол-во × Модель | 4×ER16 | 4×ER16 | ||
| Диаметр сверления | мм | Макс. Φ10 | Макс. Φ10 | ||
| Диаметр нарезания резьбы | Макс. M8 | Макс. M8 | |||
| Скорость вращения приводного инструмента | об/мин | Макс. 5000 | Макс. 5000 | ||
| Мощность приводного инструмента | кВт | 1 | 1 | ||
| Торцевой инструмент （Главный шпиндель） | Не приводной | Кол-во × Модель | 4×ER16 | 4×ER16 | |
| Диаметр сверления | мм | Макс. φ10 | Макс. φ10 | ||
| Диаметр нарезания резьбы | Макс. M8 | Макс. M8 | |||
| Приводной | Кол-во × Модель | — | — | ||
| Диаметр сверления | мм | — | — | ||
| Диаметр нарезания резьбы | — | — | |||
| Скорость вращения приводного инструмента | об/мин | — | — | ||
| Мощность приводного инструмента | кВт | — | — | ||
| Торцевой инструмент （Противошпиндель） | Не приводной | Кол-во × Модель | 4×ER16 | — | |
| Диаметр сверления | мм | Макс. φ10 | — | ||
| Диаметр нарезания резьбы | Макс. M8 | — | |||

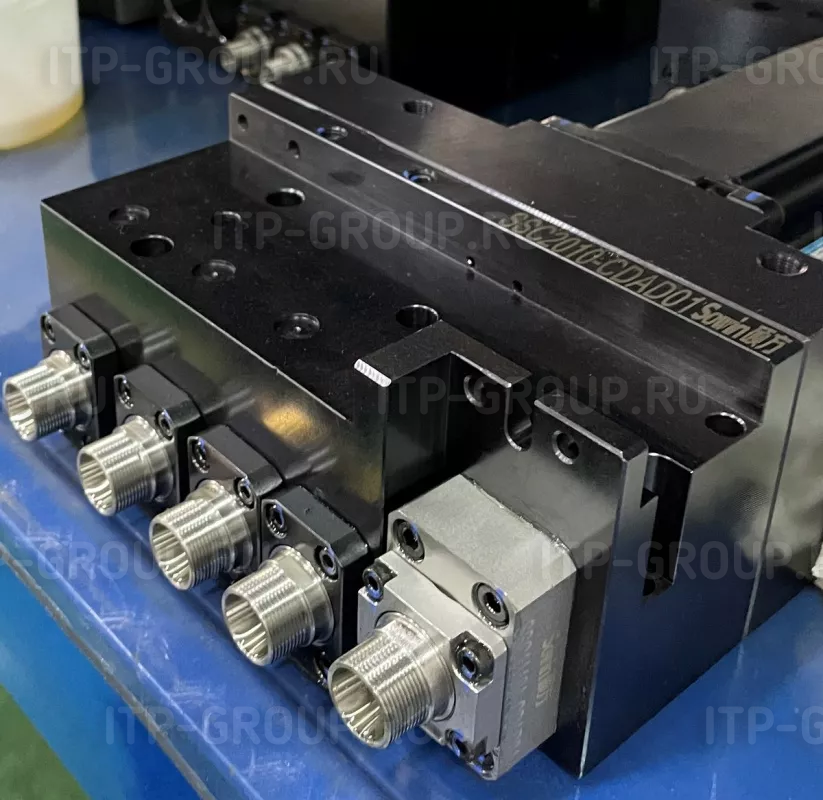

| Приводной | Кол-во × Модель | — | *4×ER16 | ||
| Диаметр сверления | мм | — | Макс. φ10 | ||
| Диаметр нарезания резьбы | — | Макс. M6 | |||
| Скорость вращения приводного инструмента | об/мин | — | Макс. 5000 | ||
| Мощность приводного инструмента | кВт | — | 1 | ||
| Ускоренная подача | м/мин | 30(Z1/Z2/X2/Y) 24(X1) | 30(Z1/Z2/X2/Y) 24(X1) | ||
| Мощность двигателя подачи | кВт | 1(Z1/Z2/X1/X2/Y) | 1(Z1/Z2/X1/X2/Y) | ||
| Мощность насоса системы подачи СОЖ | кВт | 0.4 | 0.4 | ||
| Мощность насоса системы масляного охлаждения главного шпинделя /противошпинделя | кВт | 0.12 | 0.12 | ||
| Мощность насоса системы смазки | кВт | 0.004 | 0.004 | ||
| Расстояние от оси главного шпинделя / противошпинделя до пола | мм | 1050 | 1050 | ||
| Объём бака СОЖ | л | 180 | 180 | ||
| Вес нетто | кг | 2300 | 2600 | ||
| Габариты (Д×Ш×В) | мм | 2178×1278×1780 | 2178×1278×1780 | ||
