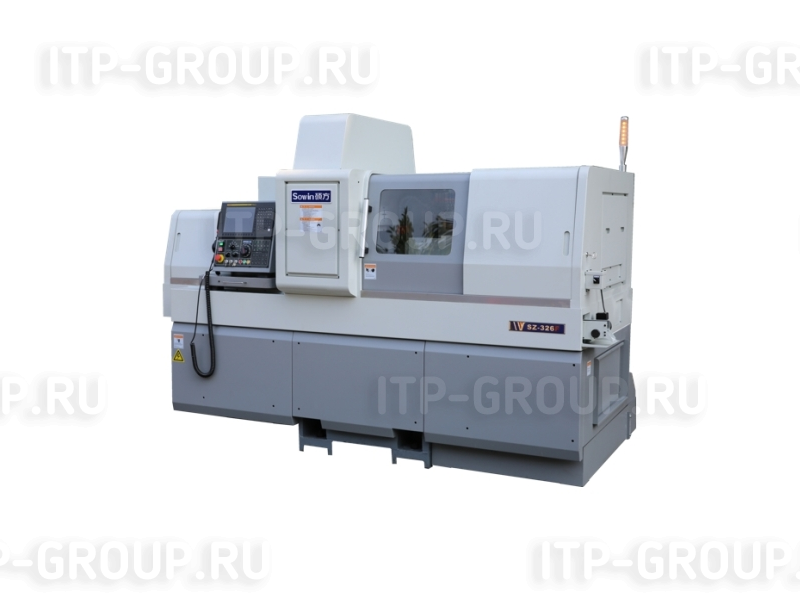

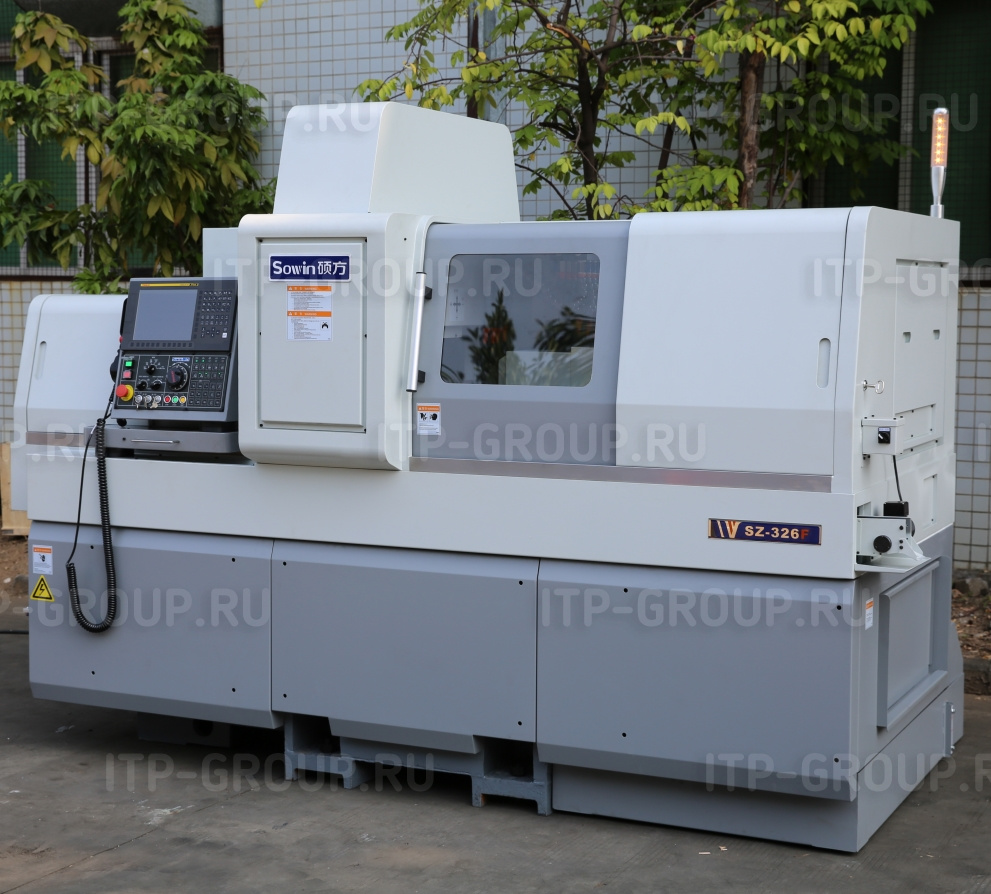

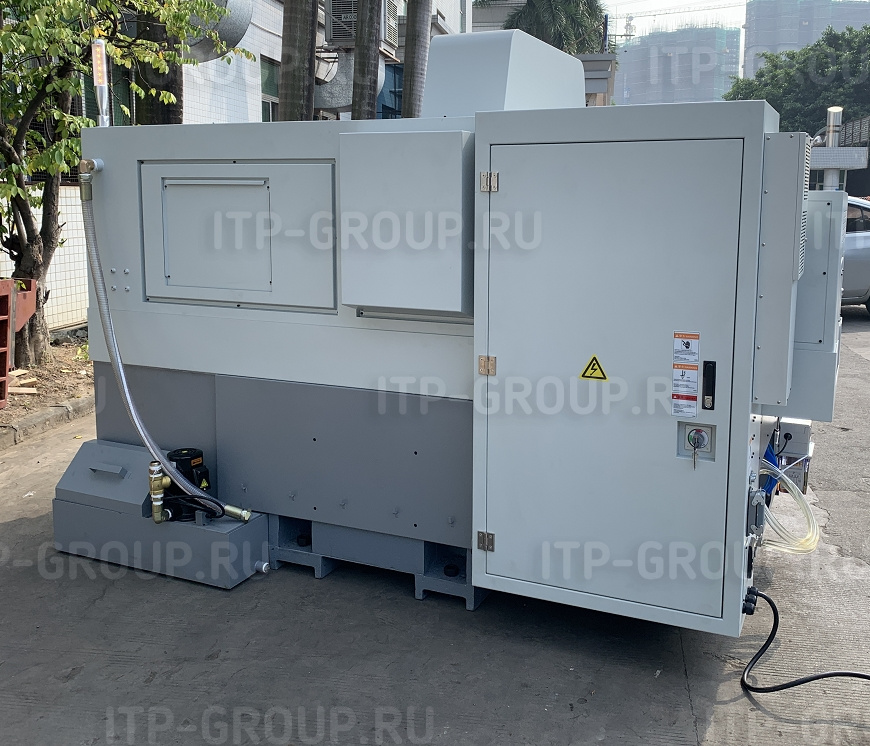

Sowin SZ-325F2
Главная / Sowin SZ-325F2
Автоматы продольного точения SOWIN серии SZ-F являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств.
| Наименование характеристики/Модель | SZ-325F1 5-осевой, 2 шпинделя | SZ-325F2 5-осевой, 2 шпинделя | |||

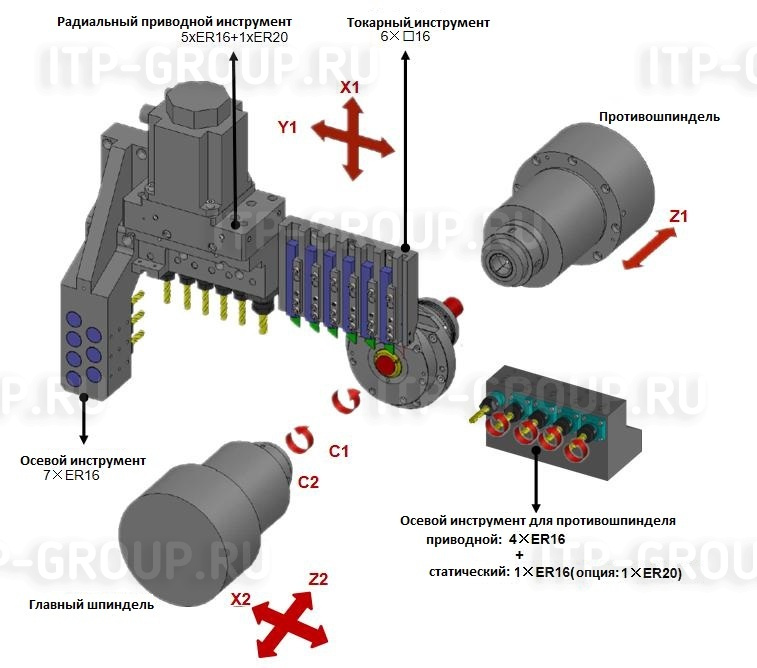

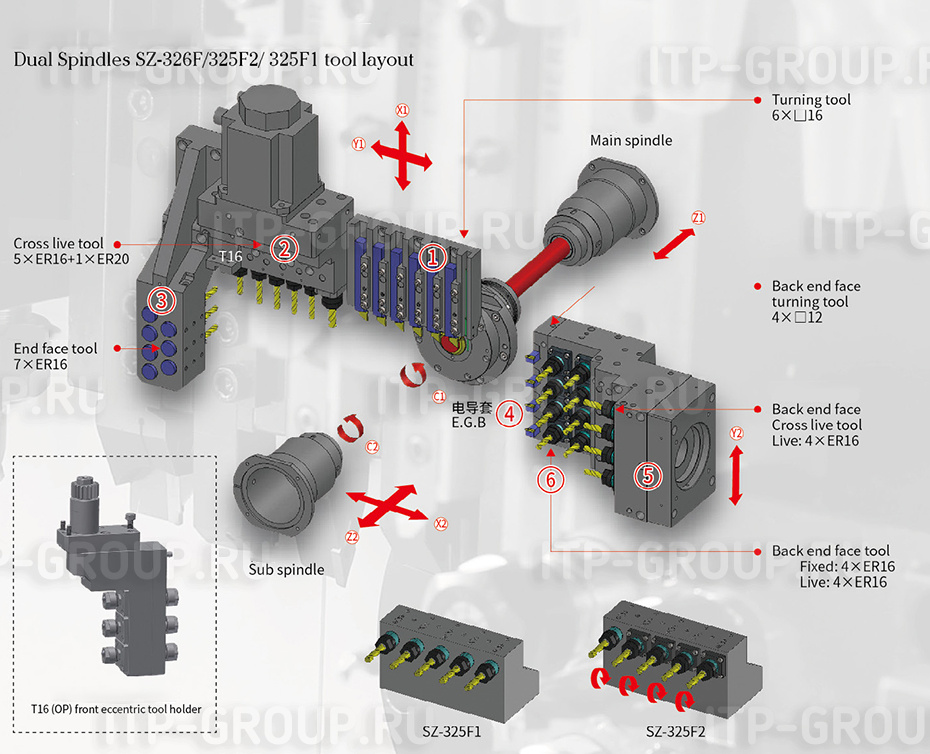

| Схема расположения режущего инструмента |
|
|
|||
| Система ЧПУ | Mitsubishi M80 | Mitsubishi M80 | |||
| Источник питания | 200AVC | 200AVC | |||
| Общая потребляемая мощность | кВт | 18 | 19 | ||
| Диапазоны обработки | Макс. диаметр обработки | мм | Φ32 | Φ32 | |
| Макс. диаметр зажима в главном шпинделе | мм | Φ32 | Φ32 | ||
| Макс. длина подачи (разовая) | мм | 320 | 320 | ||
| Главный шпиндель / Противошпиндель | Мощность двигателя главного шпинделя | кВт | 5.5/7.5 | 5.5/7.5 | |
| Мощность двигателя противошпинделя | кВт | 3.7/5.5 | 3.7/5.5 | ||
| Макс. диаметр отверстия главного шпинделя | мм | ∅ 39 | ∅ 39 | ||
| Индексация оси С | ° | 0.001 | 0.001 | ||
| Скорость вращения главного шпинделя/противошпинделя | об/мин | 6000 | 5000 | ||
| Макс. диаметр зажима в противошпинделе | мм | ∅ 32 | ∅ 38 | ||
| Макс. диаметр отверстия противошпинделя | мм | ∅ 39 | ∅ 39 | ||
| Макс. глубина сверления главного шпинделя | мм | 60 | 60 | ||
| Макс. перемещение главного шпинделя | С направляющей втулкой | мм | 320 | 320 | |
| Без направляющей втулки | мм | 80 | 80 | ||
| Макс. кол-во устанавливаемого инструмента | шт. | 35 | 31 | ||
| Инструменты главного шпинделя | |||||
| Инструмент для наружной обработки | Кол-во × Модель | 6X¨16 | 6X¨16 | ||
| Поперечная платформа приводного инструмента | Кол-во × Модель | 5XER16+1XER20 | 5XER16+1XER20 | ||
| Диаметр сверления | мм | φ13 | ∅ 13 | ||
| Диаметр нарезания резьбы | M8 | M8 | |||
| Скорость вращения приводного инструмента | об/мин | Макс. 4500 | Макс. 4500 | ||
| Мощность приводного инструмента | кВт | 1.5 | 1.5 | ||
| Торцевой не приводной инструмент | Кол-во × Модель | 7XER16 | 7XER16 | ||
| Диаметр сверления | мм | φ10 | ∅ 10 | ||
| Диаметр нарезания резьбы | M8 | M8 | |||
| Инструменты противошпинделя | |||||
| Торцевой не приводной инструмент | Кол-во × Модель | 5×ER16 | 1×ER16(OP:1×ER20) | ||
| Диаметр сверления | мм | Макс. φ10 | Макс. φ10 | ||
| Диаметр нарезания резьбы | Макс. M8 | Макс. M8 | |||
| Приводной инструмент | Торцевой приводной инструмент | Кол-во × Модель | — | 4×ER16 | |
| Диаметр сверления | мм | — | Макс. φ10 | ||
| Диаметр нарезания резьбы | — | Макс. M8 | |||
| Скорость вращения приводного инструмента | об/мин | — | Макс. 4500 | ||
| Мощность приводного инструмента | кВт | — | 1.5 | ||
| Поперечный приводной инструмент | Кол-во × Модель | — | — | ||
| Диаметр сверления | мм | — | — | ||
| Диаметр нарезания резьбы | — | — | |||
| Инструмент для наружной обработки | — | — | |||
| Электрическая вращающаяся втулка | кВт | 1 | 1 | ||
| Ускоренная подача | м/мин | 24(Z1/Z2/X1/X2/Y1/Y2) | 24(Z1/Z2/X1/X2/Y1/Y2) | ||
| Мощность двигателя подачи | кВт | 1.5(Z1/Z2/X1/X2/Y1/Y2) | 1.5(Z1/Z2/X1/X2/Y1/Y2) | ||
| Мощность насоса системы подачи СОЖ | кВт | 0.4 | 0.4 | ||
| Мощность насоса системы масляного охлаждения главного шпинделя /противошпинделя | кВт | 1.2 | 1.2 | ||
| Мощность насоса системы смазки | кВт | 0.025 | 0.015 | ||
| Расстояние от оси главного шпинделя / противошпинделя до пола | мм | 1100 | 1100 | ||
| Объём бака СОЖ | л | 190 | 190 | ||
| Мин. давление воздуха | МПа | ≥0.5 | ≥0.5 | ||
| Масса нетто | кг | 4500 | 4500 | ||
| Габариты (Д×Ш×В) | мм | 2850X1600X2060 | 2850X1600X2060 | ||
