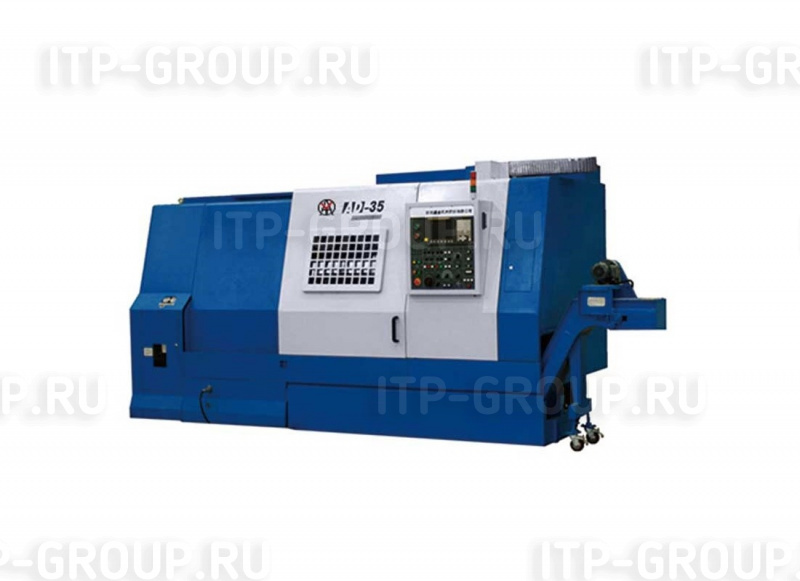

Токарные станки с ЧПУ серии AD

Токарные станки с ЧПУ серии AD
Токарные станки с ЧПУ серии AD

Эти станки относятся к полнофункциональным токарным станкам с ЧПУ полузамкнутой системы управления.

Производитель: Anyang Xinheng Machine Tool Co. Ltd. (Китай)
Производитель

 Станки серии AD относятся к полнофункциональным токарным станкам ЧПУ с системой управления с полузакрытым контуром.
Они предназначены для обработки различных сложных шпинделей, кожуха, вала, диска. Например, обработка внутренних деталей на токарном станке, конических, торцевых поверхностей, канавок, снятия фаски и нарезания резьбы. Станки оснащены высокоскоростным и высокоэффективным режущим центром для фрезерования, а также сверления и фрезерования. Кроме того, они могут выполнять объединение трёх осей X, Z, C и обрабатывать различные шпиндели, диски. Более того, эти машины могут удовлетворить спрос на резку металла, цветных металлов с высокой скоростью.
Конструкция станков делает акцент на шпинделе и стабильности тяжелого резания, что обеспечивает точность в IT5 ~ IT6. Шероховатость поверхности составляет Ra0,4 мкм, Ra0,8 мкм (черный металл). Как токарные станки с высокой точностью, особенно подходят для обработки прецизионных деталей. Кроме того, они широко используются для обработки деталей автомобилей, мотоциклов, шпинделя, кожухов, самолетов, бытовой техники, гидравлической пневматической системы, подшипников, валовых инструментов и металлических клапанов. В заключение, это идеальное механическое оборудование для обработки металла.

  • Шпиндель изготовлен из легированной хромомолибденовой стали, обладает хорошей жесткостью и подходит для тяжелой резки.
  • Прецизионные подшипники шпинделя NSK/NTN класса P4.

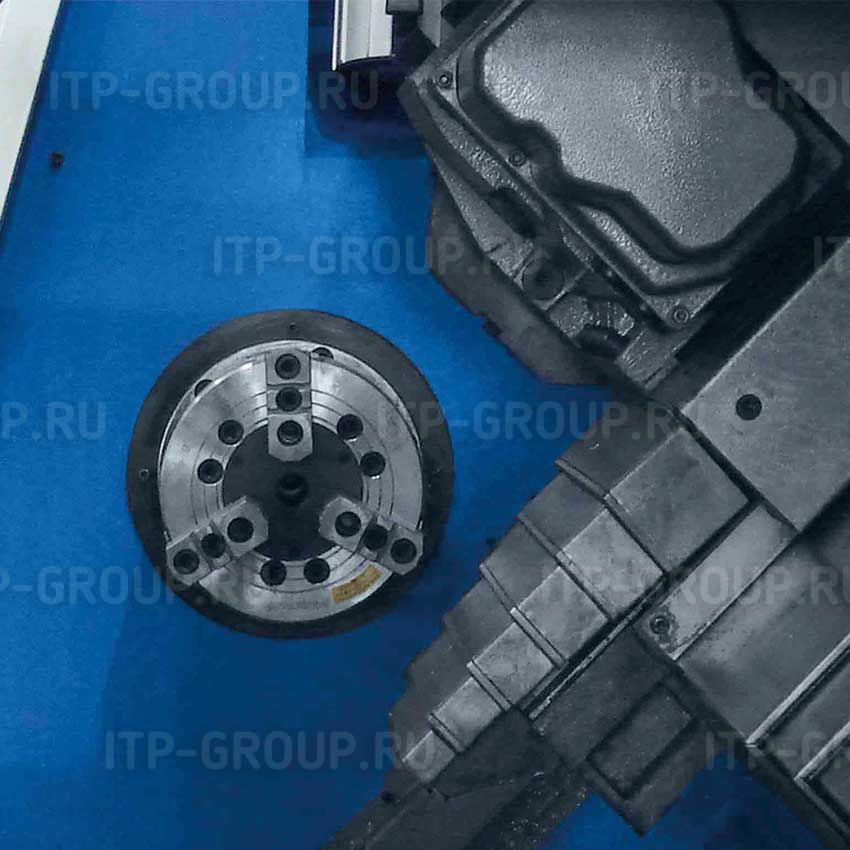

  • Гидравлический патрон Auto Strong.
  • Шарико-винтовая передача класса C3 с шарико-винтовыми подшипниками NSK.

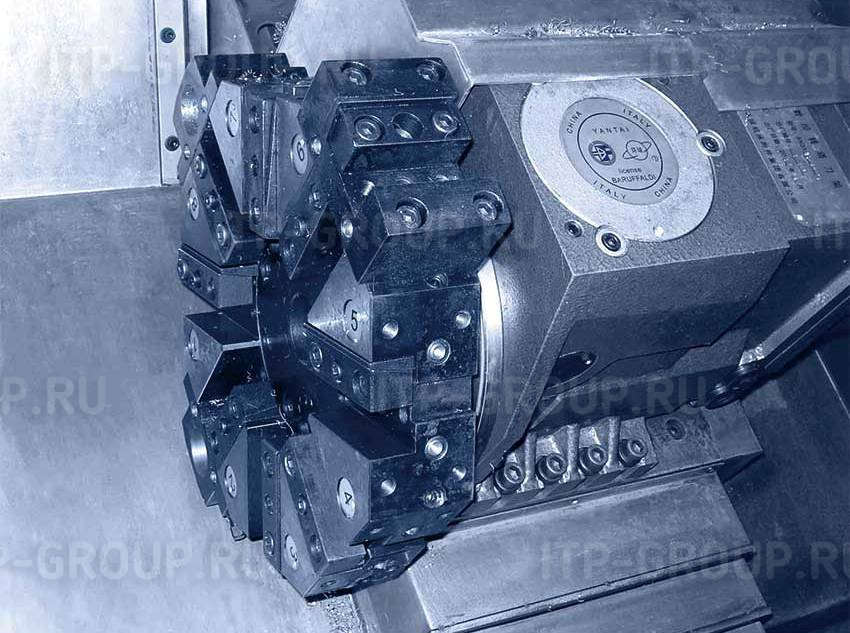

  • Гидравлическая головка GSA.
  • Гидравлическая задняя бабка с программируемой пинолью.

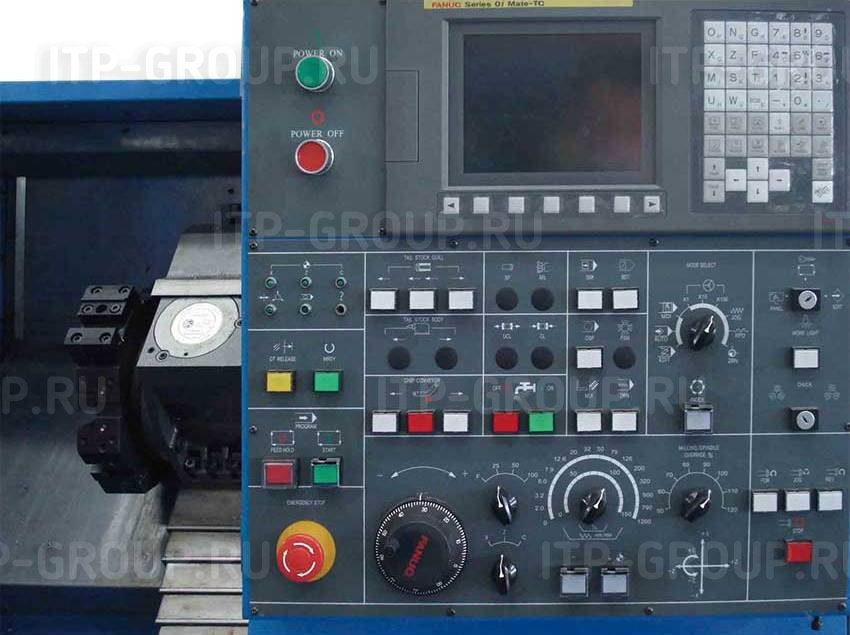

  • Система ЧПУ Fanuc 0i-TF.

Наименование характеристики \ Модель
Ед.изм. AD15B AD25 AD35 AD45

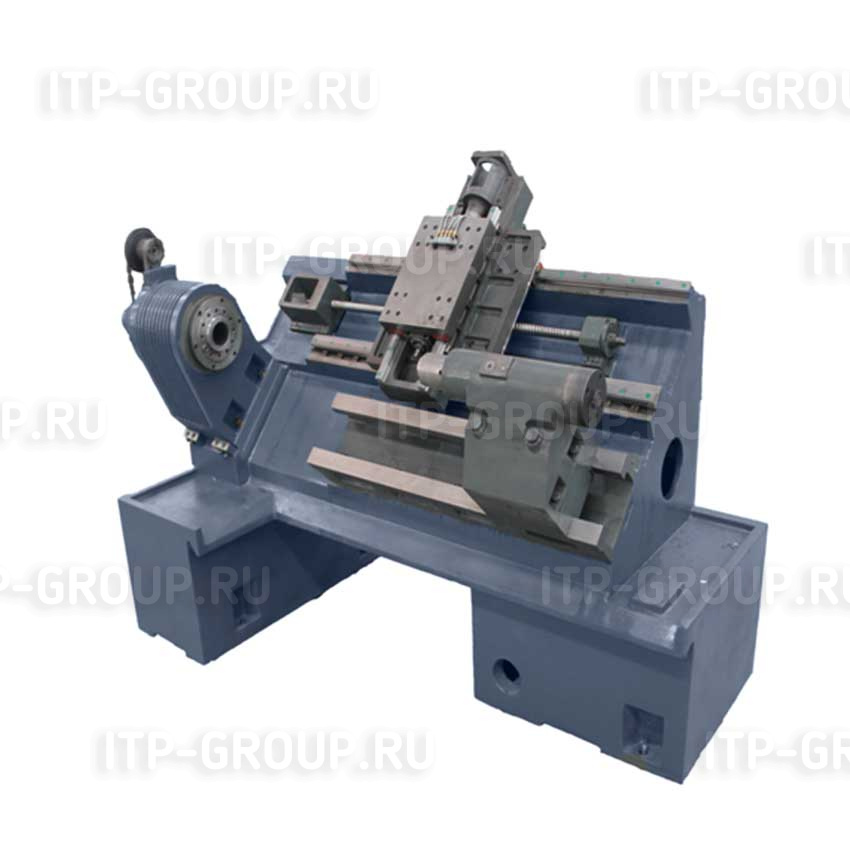

Угол наклона станины ° 45 45 45 45
Рабочий диапазон Наибольший диаметр обработки над станиной
мм 440 520 660 850
Максимальная длина заготовки
мм 600/850/1100 625/1000/1500/2000/3000 890/1640/2000/3000 1500/2000/3000
Максимальный диаметр точения (заготовка вал/диск) мм 220/320 360/420 420/550 650 /800
Максимальная длина точения мм 450/700/950 530/905/1405/1905/2905 780/1530/1890/2890 1420/1920/2920
Максимальный вес заготовки, устанавливаемой в центрах
кг 500 800 1000 1000
Шпиндель Торец шпинделя - A2-6 A2-8 A2-8 A2-11
Диаметр отверстия в шпинделе
мм 62 87 92 131
Максимальный крутящий момент шпинделя Н*м 128 338 652/313 (Двухскоростной двигатель) 1534
Внутренний диаметр переднего подшипника мм 100 130 160 200
Диапазон оборотов шпинделя об/мин 45-4000 35-3500 25-2500 10-2000
Диаметр отверстия полого гидравлического патрона мм 52 72 81 120
Зажимной патрон дюйм 8 10/12 12 15
Револьверная головка Сечение хвостовика инструмента
мм 25*25 25*25 25*25 32*32
Тип револьверной головки
- H8 (гидравлическая) H12 (гидравлическая) H12 (гидравлическая) H12 (гидравлическая)
Максимальный диаметр сверлеения мм 40 40 50 60
Ход и подача Ход по оси X мм 190 230 305 450
Ход по оси Z
мм 460/710/960 590/965/1465/1965/2965 855/1605/1965/2965 1450/1950/2950
Скорость быстрого перемещения по оси X
м/мин 18 12 12 12
Скорость быстрого перемещения по оси Z
м/мин 20 15 15 15
Задняя бабка Ход задней бабки мм 460 490/865/1365/1865/2865 706/1456/1816/2816 1900
Диаметр пиноли задней бабки
мм 80 85 110 140
Конус пиноли - MT 5 MT 5 MT 5 MT 6
Максимальный ход пиноли задней бабки мм 80 80 100 130
Прочие Мощность главного привода кВт Fanuc AC11/9 Fanuc AC18.5/15 Fanuc AC30/22 Fanuc AC100
Система ЧПУ - Fanuc 0i-TF(5) Fanuc 0i-TF(1) Fanuc 0i-TF(1) Fanuc 0i-TF(1)
Ширина*Высота мм 1485*1700 1545*1950 1820/2130 2350/2600
Длина мм 2575/2875/3470 3000/3380/4550/4960/6160 3620/4725/5825/7000 6360/6860/7860
Вес, нетто кг 3600/4200/4800 5000/5500/6500/7500/8500 8000/10000/11000/15000 15000/16000/18000
