Токарные станки ЧПУ с наклонной станиной серии AE:

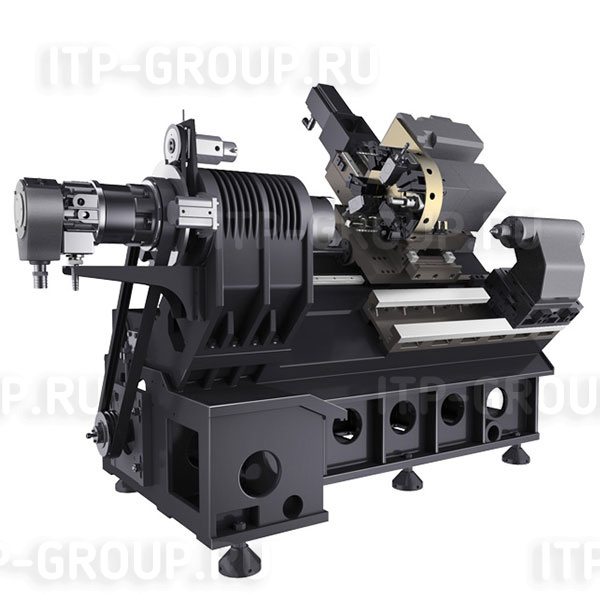

Литье высокой жесткости.
Станина токарных станков, передняя бабка и задняя бабка изготовлены из высокопрочных отливок. Для обеспечения долговечной точности эти компоненты токарных станков обработаны закалкой и длительной обработкой естественным старением.
Высокая точность и высокая жесткость шпинделя: биение торца шпинделя 0,003 мм, биение отверстия шпинделя 0,002 мм, класс балансировки G1.
Шпиндель оснащен сверхточными подшипниками NSK класса P4 типа NN с оптимизированным зазором (4 подшипника спереди и 2 подшипника сзади), точность и жесткость гарантируются в условиях высокой скорости вращения и тяжелых нагрузок.

Производитель: Anyang Xinheng Machine Tool Co. Ltd. (Китай)
Производитель
Особенности:
  • Прецизионные и прочные линейные направляющие и винты.
  • Используются высокоточные сверхмощные линейные направляющие Rexroth, HIWIN и PMI с функцией автоматического центрирования. Предварительно затянутый высокоточный шариковый винт класса C3 и длинные двойные гайки используются в станках для исключительной точности.
  • Точность репозиционирования по осям X/Z 0,003 мм, точность позиционирования по осям X/Z 0,005 мм.
  • Скорость ускоренного хода до 30 м/мин, при необходимости может быть реализована 36 м/мин.
  • Задняя бабка высшего качества
  • Пиноль задней бабки управляется гидравлическим давлением менее 5 кг, что может эффективно предотвратить деформацию длинной заготовки вала и станины станка.

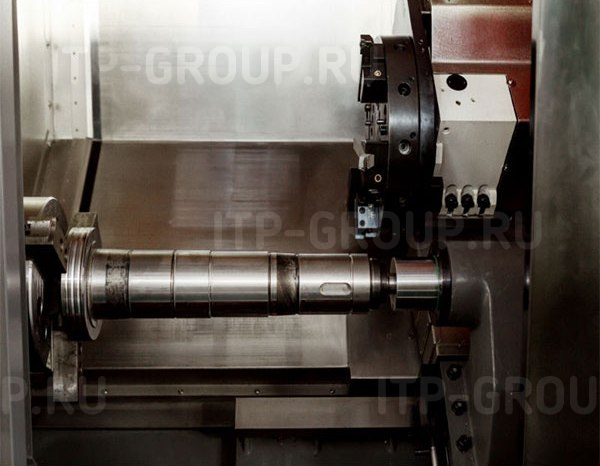

  • Многофункциональная гидравлическая револьверная головка и револьверная головка с сервоприводом.

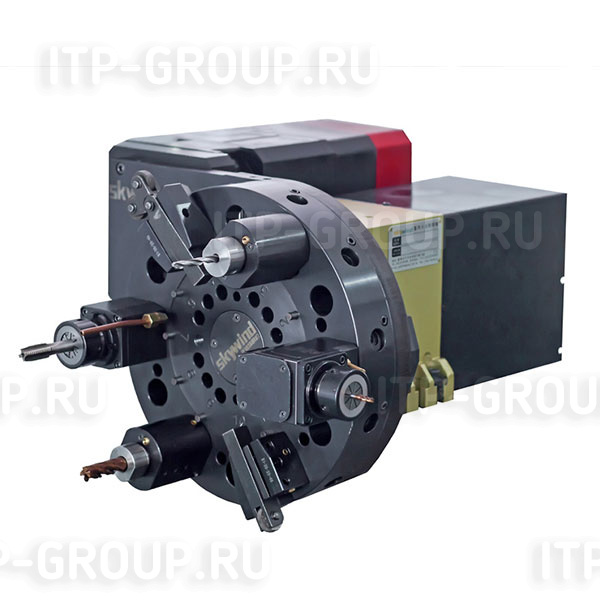

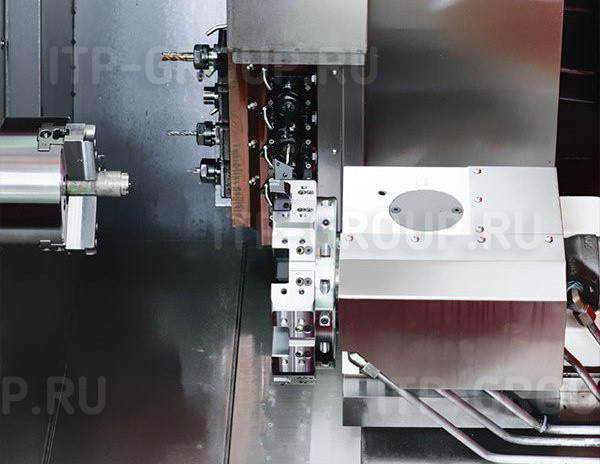

  • Токарные станки могут быть оснащены многофункциональными гидравлической револьверной головкой и револьверной головкой с сервоприводом, сверлильной головкой и фрезерной головкой, которые могут быть установлены для выполнения процессов точения, растачивания, сверления, нарезания резьбы и фрезерования на одном токарном станке. Одновременно могут быть установлены 8 силовых головок с высокой скоростью вращения и большим крутящим моментом.
  • Дополнительная ось C

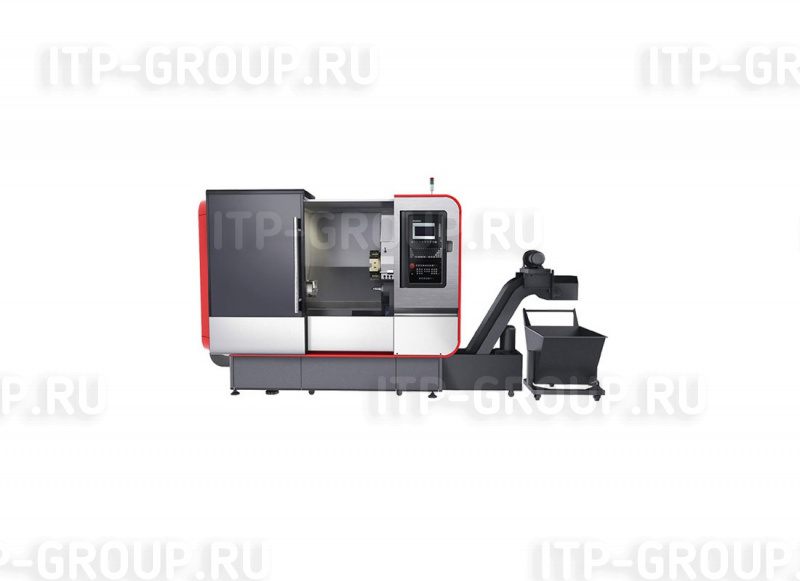

Токарные станки с ЧПУ с наклонной станиной серии AE

Наименование характеристики \ Модель Ед.изм. AE40 AE45 AE50 AE40T AE46DP AE50B
Угол наклона станины ° 45 45 30 45 45 30
Рабочий диапазонНаибольший диаметр обработки над станиной
мм420510520420420520
Наибольший диаметр обработки над суппортом
мм400450500400360500
Максимальная длина заготовки
мм 610 820 720 610 - 720
Максимальная длина точения
мм 380 600 500 380 280 (Револьверная головка)
200 (Инструментальный стол)
500
Максимальный ход над стойкой для инструмента мм - - - -160 -
ШпиндельТорец шпинделя
- A2-6 A2-6 A2-8 A2-6 A2-5 A2-6
Диаметр отверстия в шпинделе
-566282564862
Допустимый диаметр прутка через отверстие шпинделя мм505575504255
Максимальная скорость вращения шпинделя об/мин 4500 4500 3000 4500 5000 4000
Зажимной патрон дюйм 8 10 12 8 6 10
Револьверная головкаСечение хвостовика инструмента
мм 25*25 25*25 25*25 25*25 20*20 25*25
Тип револьверной головки - гидравлическаягидравлическая
гидравлическая
гидравлическая
гидравлическая
гидравлическая
Количество переключаемых положений - 8 8 8 8 8 8
Диаметр расточного инструмента
мм3232403220 (Гидравлическая головка) 25 (Инструментальный стол)40
Ход и подача Эффективный ход по оси X мм 215 230 255 215 780 255
Эффективный ход по оси Z мм 400 620 520 400 290 520
Скорость быстрого перемещения по оси X/Z м/мин X:18/Z:24 X:18/Z:24 X:24/Z:30 X:18/Z:24 X:18/Z:24 X:24/Z:30
Максимальная скорость подачи по осям X/Z м/мин 5 5 5 5 5 5
Задняя бабкаДиаметр пиноли задней бабки
мм80808080 -80
Конус пиноли - MT5 MT5 MT5 MT5 - MT5
Максимальный ход пиноли мм 100 100 100 100 - 100
Точность Точность репозиционирования по осям X/Z мм 0.003 0.003 0.003 0.003 0.003 0.003
Точности позиционирования по осям X/Z мм 0.005 0.005 0.005 0.005 0.005 0.005
Прочие Мощность двигателя шпинделя кВт 11-15 11-15 11-15 11-15 7.5-11 11-15
Общая мощность КВа 15 15 15 15 12 15
Система ЧПУ - Siemens 808D Siemens 808D Siemens 808D Siemens 808D Siemens 808D Siemens 808D
Длина*Ширина*Высота мм 2300*1600*1950 2600*1700*1960 2650*1850*1850 2500*1750*1950 2000*1550*1600 2650*1850*1850
Вес кг 3000 3800 4000 3000 1800 4000

Токарные станки с ЧПУ с наклонной станиной серии AE-Y

Наименование характеристики \ Модель
Ед.изм. AE45Y AE55Y
Угол наклона станины ° 45 45
Рабочий диапазон
Наибольший диаметр обработки над станиной
мм510520
Наибольший диаметр обработки над суппортом
мм420500
Максимальная длина заготовки
мм720 720
Максимальная длина точения
мм 500 500
Максимальный диаметр сверления и фрезерования мм 0º- 420/90º- 420 -
Шпиндель Торец шпинделя - A2-5 A2-6
Диаметр отверстия в шпинделе
мм5262
Допустимый диаметр прутка через отверстие шпинделя
мм4555
Максимальная скорость вращения шпинделя
об/мин 4500 4000
Зажимной патрон
дюйм 8 10
Револьверная головкаСечение хвостовика инструмента
мм 20*20 25*25
Тип револьверной головки
- Револьверная головка с приводным инструментомРевольверная головка с приводным инструментом
Количество переключаемых положений
- 12 12
Диаметр расточного инструмента мм2532
Мощность привода револьверной головки кВт 2.7 2.7
Максимальная частота вращения двигателя револьверной головки об/мин 3000 3000
Держатель инструмента - BMT40 ER16 -
Характеристики цангового зажима приводного инструмента - - ER25
Ход и подачаЭффективный ход по оси X
мм 230 250
Эффективный ход по оси Y
мм ±30 ±50
Эффективный ход по оси Z
мм 500 500
Скорость быстрого перемещения по осям X/Z
м/мин X:30/Z:30 X:30/Z:30
Скорость быстрого перемещения по оси Y
м/мин 15 30
Максимальная скорость подачи по осям X/Z
м/мин 5 5
Задняя бабкаДиаметр пиноли задней бабки
мм8080
Конус пиноли - MT5 MT5
Максимальный ход пиноли
мм 100 100
ТочностьТочность репозиционирования по осям X/Z
мм 0.003 0.003
Точности позиционирования по осям X/Z
мм 0.005 0.005
Точность позиционирования по оси C
° 0,001 0,001
ПрочиеМощность двигателя шпинделя
кВт 11-15 11-15
Общая мощность
КВа 15 30
Система ЧПУ - Fanuc 0i-TF Fanuc 0i-TF
Длина*Ширина*Высота
мм 2600*1700*1960 2650*1850*1850
Вес кг 3800 4500

Токарные станки с ЧПУ с наклонной станиной серии AE-YD

Наименование характеристики \ Модель Ед.изм. AE45YD AE46YD AE52YD
Рабочий диапазон
Угол наклона станины ° 30 30 30
Наибольший диаметр обработки над станиной
мм
450500500
Наибольший диаметр обработки над суппортом
мм130200200
Максимальный устанавливаемый диаметр над "инструментальным столом" мм130140140
ШпиндельТорец шпинделя
- A2-5 A2-5 A2-6
Диаметр отверстия в шпинделе
мм565666
Допустимый диаметр прутка через отверстие шпинделя
мм404050
Максимальная скорость вращения шпинделя
об/мин 4500 4500 4500
Характеристика цанги - CL42-A5 CL42-A5 CL52-A6
Револьверная головкаСечение хвостовика инструмента
мм 20*20 20*20 20*20
Тип револьверной головки
- гидравлическаягидравлическая
гидравлическая
Количество переключаемых положений
- 8 8 8
Диаметр расточной оправки мм252525
Силовая головкаХарактеристики цангового зажима приводного инструмента - ER20 (Осевой*4+Радиальный*4) ER20 (Осевой*4+Радиальный*4) ER20 (Осевой*4+Радиальный*4)
Максимальная частота оборотов об/мин 3000 3000 3000
Максимальный диаметр сверления (медь и алюминий) мм121212
Максимальный диаметр нарезания резьбы (медь и алюминий) мм M12 M12 M12
Диаметр инструмента мм2-132-132-13
Ход и подачаЭффективный ход по оси X
мм 500 450 450
Эффективный ход по оси Y
мм 240 220 220
Эффективный ход по оси Z
мм 450 350 410
Скорость быстрого перемещения по осям X/Z
м/мин X:24/Z:24 X:30/Z:30 X:30/Z:30
Скорость быстрого перемещения по оси Y
м/мин 15 15 15
ТочностьТочность репозиционирования по осям X/Z
мм 0.003 0.003 0.003
Точности позиционирования по осям X/Z
мм 0.006 0.005 0.005
ПрочиеМощность двигателя шпинделя
кВт 7.5 7.5 5.5
Общая мощность
КВа 13 13 16

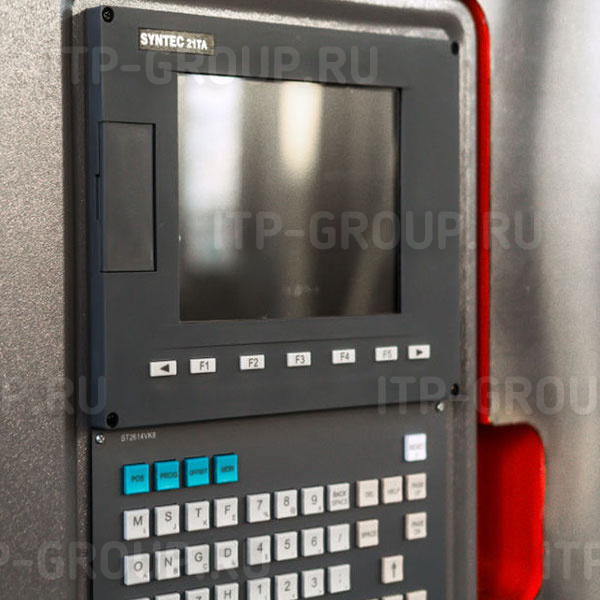

Система ЧПУ - GSK988T Syntec 21TB Syntec 21TB
Длина*Ширина*Высота
мм 2500*1800*1800 2400*1800*2150 2400*1800*2150
