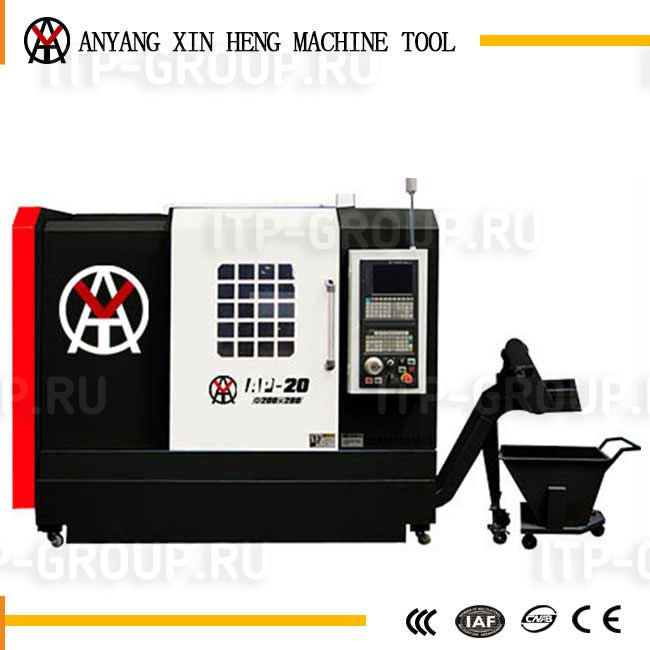

Токарные станки с ЧПУ серии AP

Токарные станки с ЧПУ серии AP
Токарные станки с ЧПУ серии AP

 Эта серия представляет собой наклонную станину с держателем инструмента Gang, который подходит не только для обработки различных точных деталей, таких как короткий вал и небольшая чаша, но также для обработки внутренней и внешней цилиндрической поверхности, конической поверхности, поверхности дуги окружности, торца, канавки, фаска, резьба, сверление, расточка и нарезание резьбы и т. д.

Производитель: Anyang Xinheng Machine Tool Co. Ltd. (Китай)
Производитель

 Эта серия представляет собой наклонную станину с держателем инструмента бандажного типа, которая подходит не только для обработки различных точных деталей, таких как короткий вал, но также для обработки внутренней и внешней цилиндрической поверхности, конической поверхности, поверхности дуги окружности, торца, нарезания канавок, фаски, резьбы, сверления, расточки и нарезания резьбы и т.д. Дополнительный электроинструмент также может выполнять осевое или радиальное сверление и фрезерование на торце. Держатель инструмента бандажного типа с наклонной станиной демонстрирует преимущества высокой технологичности, высокой жесткости держателя инструмента, высокой эффективности (быстрая смена инструмента, поворот вперед и назад). Поэтому они широко используются для пакетной обработки деталей, таких как аксессуары для автомобилей и мотоциклов, аэрокосмическая промышленность, бытовая техника, подшипники, приборы и счетчики, клапаны оборудования и т.д.

  • Шпиндель изготовлен из хромомолибденовой легированной стали с хорошей жесткостью, подходит для тяжелой резки.
  • Прецизионные подшипники шпинделя NSK / NTN класса P4.
  • Прецизионный шариковый винт класса HIWIN / PMI P4.
  • Электроинструмент является опциональным.
  • Точность всех токарных станков измеряется и компенсируется лазерным интерферометром RENISHAW, чтобы убедиться, что точность позиционирования и точность перемещения превосходны.
  • Система ЧПУ GSK980T.

Наименование характеристики \ Модель Ед.изм. AP32 AP36 AP36B AP46DP
Рабочий диапазон
Угол наклона станины ° 30 30 30 45
Наибольший диаметр обработки над станиной
мм 320 360 360 420
Наибольший диаметр обработки над суппортом
мм 110 110 110 360
Максимальная длина точения
мм 260 230 330 200 (Револьверная головка)/
280 (Инструментальный стол)
Максимальный ход суппорта мм 700 700 600 500
Шпиндель Торец шпинделя
- A2-5 A2-5 A2-5 A2-5
Диаметр отверстия в шпинделе
- 51 48 56 52
Допустимый диаметр прутка через отверстие шпинделя
мм 40 40 42 42
Максимальная скорость вращения шпинделя
об/мин 4500 4500 5000 5000
Мощность двигателя шпинделя кВт 3.7 5.5 5.5 7.5
Характеристики цангового патрона - CL42-A5 Цанга CL42-A5 Цанга CL42-A5 Цанга 6" патрон
Ход и подача Максимальный ход по оси X мм 300 380 410 750
Максимальный ход по оси Z мм 280 250 330 290
Быстрая скорость перемещения по осям X/Z м/мин X:20/Z:20 X:20/Z:20 X:24/Z:24 X:18/Z:24
Максимальная скорость подачи по осям X/Z м/мин
5 5 5 5
Точность Точность репозиционирования по осям X/Z
мм 0.003 0.003 0.003 0.003
Точности позиционирования по осям X/Z
мм 0.006 0.006 0.006 0.005
Револьверная головка Тип револьверной головки
- Инструментальный стол
Инструментальный стол
Инструментальный стол
    Гидравлическая револьверная головка +
Инструментальный стол
Количество переключаемых положений - - - - 8
Сечение хвостовика инструмента
мм 20*20 20*20 20*20 20*20
Диаметр расточной оправки мм 25 25 25 20 (Гидравлическая револьверная головка)/
25 (Инструментальный стол)
Прочие Система ЧПУ - GSK988T GSK988T GSK988T GSK988T
Длина*Ширина*Высота
мм 1780*1380*1550 2120*1520*1650 2600*1700*1600 2000*1550*1600
Вес кг 1250 1570 3000 2600
