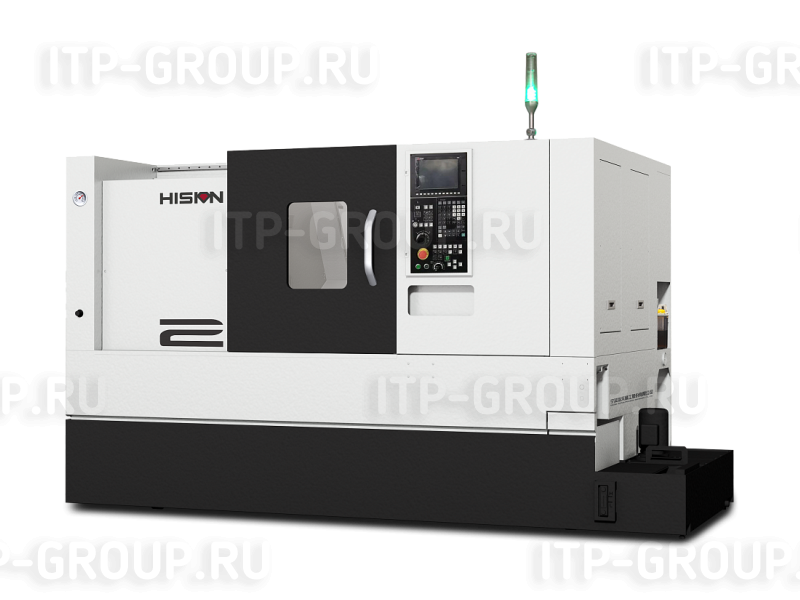

HISION HTC150IIx520
Главная / HISION HTC150IIx520

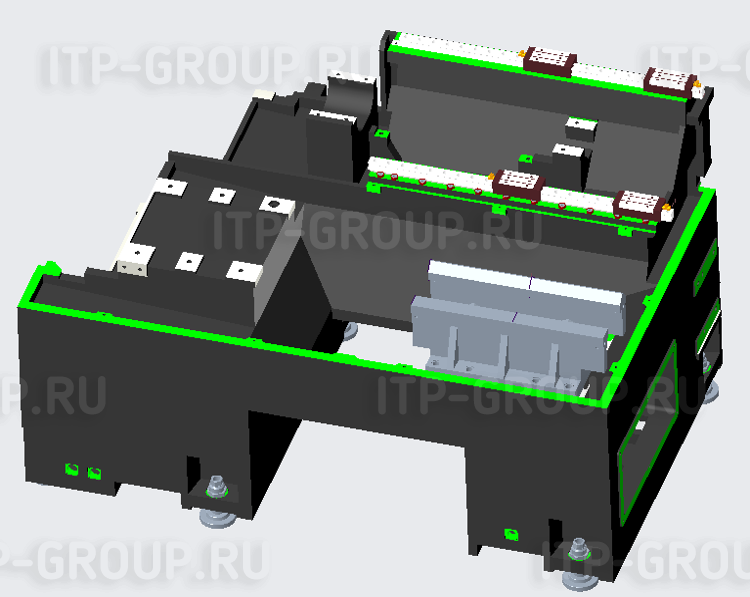

Токарные станки нового поколения серии HTC II имеют цельнолитую станину, усиленную оптимально расположенными ребрами жесткости. Такая конструкция минимизирует вибрации, механические и тепловые деформации, а также станина имеет хорошую термическую стабильность, что гарантирует долговременное сохранение точности.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Максимальный диаметр устанавливаемый над станиной |
мм |
550 |
| Максимальный диаметр устанавливаемый над суппортом | мм | 300 |
| Максимальный диаметр точения | мм | 300 |
| Максимальная длина точения |
мм |
520 |
|
Высота оси шпинделя над фундаментом |
мм |
1050 |
|
Высокоскоростной мотор-шпиндель |
||
|
Максимальная скорость шпинделя |
об/мин |
4 500 |
|
Мощность шпинделя (продолжит-но/не более 30 мин.) |
кВт |
11/15 |
| Момент шпинделя | Нм |
158/211 |
| Фланец шпинделя |
|
JISA2-6 |
|
Проходное отверстие шпинделя |
мм |
62 |
|
Максимальный диаметр расточной штанги |
мм |
50 |
|
Диаметр подшипника шпинделя |
мм |
100 |
|
Размер патрона |
дюйм |
8 |
|

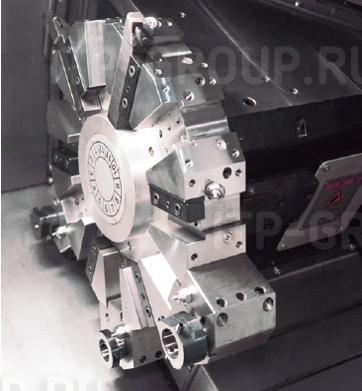

Револьверная головка |
||
|
Тип револьверной головки |
Серво V8 |
|
|
Сечение резцов |
мм |
25х25 |
|
Диаметр осевого инструмента |
мм |
40 |
| Подача и ход |
|
|
| X/Z перемещение осей | мм |
180/573 |
| Быстрые подачи X/Z осей | мм |
30/30 |
|
Тип направляющих |
|
Качения |
|
X/Z мощность осей |
кВт |
2,2/2,2 |
|
Прочее |
||
|
Потребляемая мощность |
кВА |
30,0 |
|
Габариты станка (длина х ширина х высота) (без конвейра) |
мм |
2300 х 1600 х 1750 |
| Вес станка | тонна |
4,3 |
