Токарный обрабатывающий центр HTC200IIx360
Токарный обрабатывающий центр HTC200IIx360

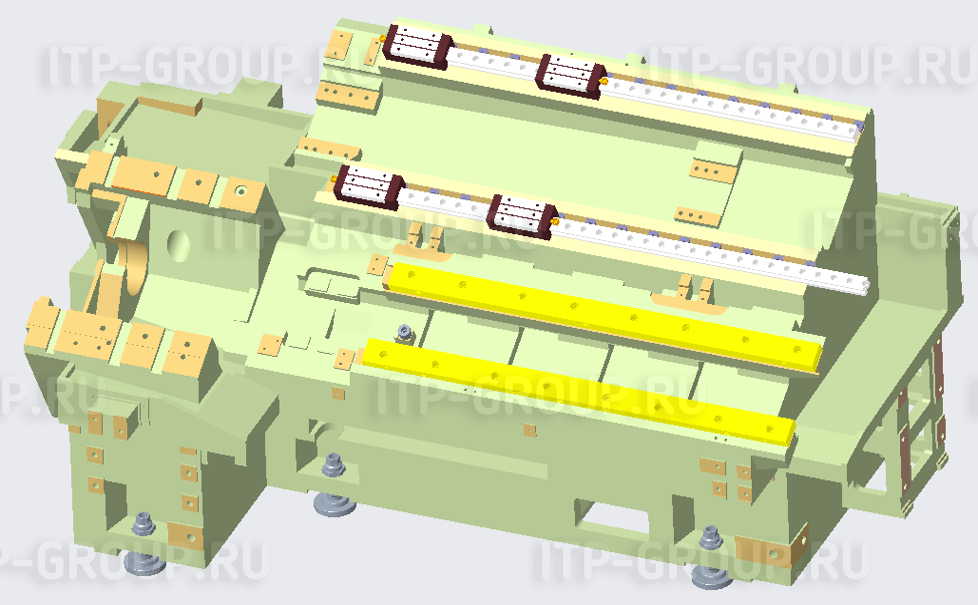

Токарные станки нового поколения серии HTC II имеют цельнолитую станину, усиленную оптимально расположенными ребрами жесткости. Такая конструкция минимизирует вибрации, механические и тепловые деформации, а также станина имеет хорошую термическую стабильность, что гарантирует долговременное сохранение точности.

Подбор оснастки
Производитель: HISION (Китай)
Производитель
Стандартная конфигурация:
  • Система ЧПУ: FANUC 0i-TF
  • Гидравлическая и смазочная система
  • Система охлаждения
  • Цельный защитный корпус
  • Серво-револьверная голова
  • Непроходной гидравлический патрон
  • Резцедержатели
  • Гидравлическая задняя бабка с вращающейся пинолью: опциональная
  • Гидравлическая задняя бабка с вращающимся центром: опциональная
  • Внешний конвейер стружки (задний)
  • Стандартные принадлежности
  • Мягкая упаковка
  • Инсталляция на фундамент
  • Основные инструменты обслуживания
  • Мягкие кулачки
  • 3-х цветная сигнальная лампа, рабочее освещение
  • Ножные педали
  • Тележка
Опциональная конфигурация:
  • Полый патрон
  • Твердые кулачки
  • Система ЧПУ: Fanuc 0i-TF
  • Серво-задняя бабка с вращающейся пинолью
  • Серво-задняя бабка с вращающимся центром
  • Механическая револьверная голова
  • Кондиционер электрошкафа
  • Пистолет СОЖ
  • Воздушный пистолет
  • Автоматическая дверь
  • Автоматический люк
  • Зондирование инстр.
  • Податчик прутка
  • Продув шпинделя
  • Охлаждение через инструмент (1-7 МПa)
  • Уловитель масляного тумана
  • Маслоотделитель
  • Стабилизатор напряжения
  • Внешний ленточный конвейер стружки
 Наименование характеристики  Ед.изм. Значение

Рабочая зона
Максимальный диаметр устанавливаемый над станиной
 мм
 620
Максимальный диаметр устанавливаемый над суппортом мм 410
Максимальный диаметр точения мм 400
Максимальная длина точения мм
 360
Высота оси шпинделя над фундаментом
 мм
 1080

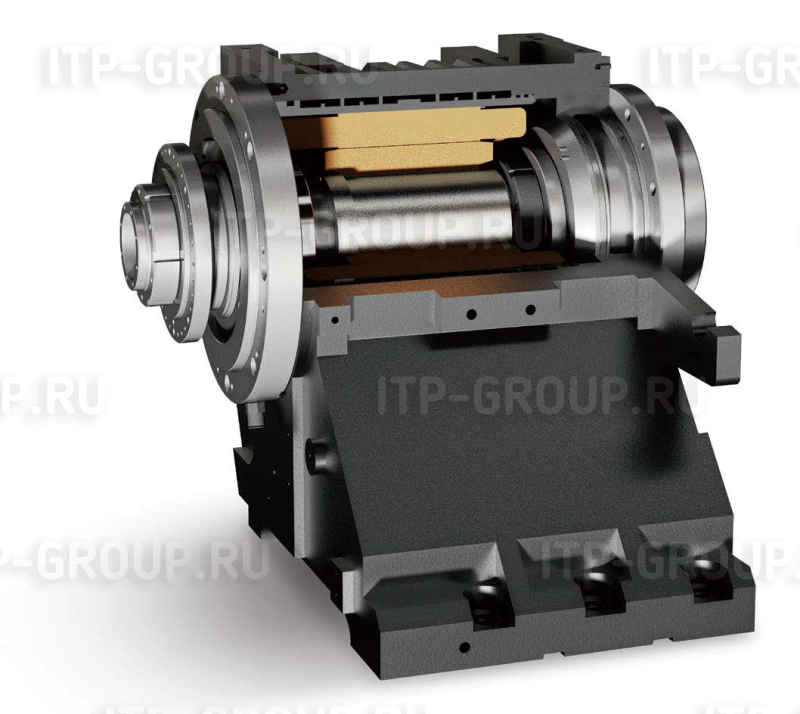

Высокоскоростной мотор-шпиндель

Максимальная скорость шпинделя
 об/мин
 4 500
Мощность шпинделя (продолжит-но/не более 30 мин.)
 кВт 11/15
Момент шпинделя Нм 158/211
Фланец шпинделя
JISA2-6
Проходное отверстие шпинделя
 мм 62
Максимальный диаметр прутка
 мм
 50
Диаметр подшипника шпинделя
 мм 100
Размер патрона
 дюйм 8

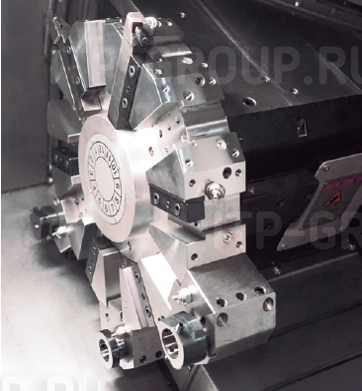

Револьверная головка

Тип револьверной головки
   сервоприводная V12
Сечение хвостовика инструмента
 мм
 25х25
Диаметр осевого инструмента
 мм
 40
Подача и ход
Перемещение оп осям X/Z мм 225/410
Быстрые подачи X/Z м/мин 24/30
Тип направляющих
Качения
Сервомоторы по осям X/Z
 кВт 1,8/1,8
Прочее

Потребляемая мощность
 кВА
 35,0
Габариты станка (длина х ширина х высота) (без конвейра)
 мм
 2410 х 1850 х 1790
Вес станка тонна 4,2
