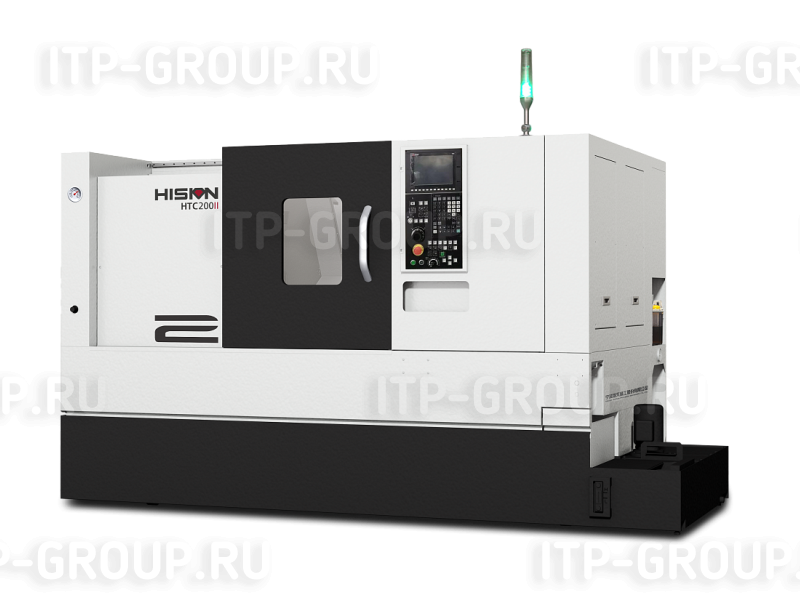

HISION HTC200IIx560
Главная / HISION HTC200IIx560
Токарные станки нового поколения серии HTC II имеют цельнолитую станину, усиленную оптимально расположенными ребрами жесткости. Такая конструкция минимизирует вибрации, механические и тепловые деформации, а также станина имеет хорошую термическую стабильность, что гарантирует долговременное сохранение точности. В стандартной комплектации оснащены мотором-шпинделем и револьверной головкой с сервоприводом. Роликовые направляющие качения по всем осям.

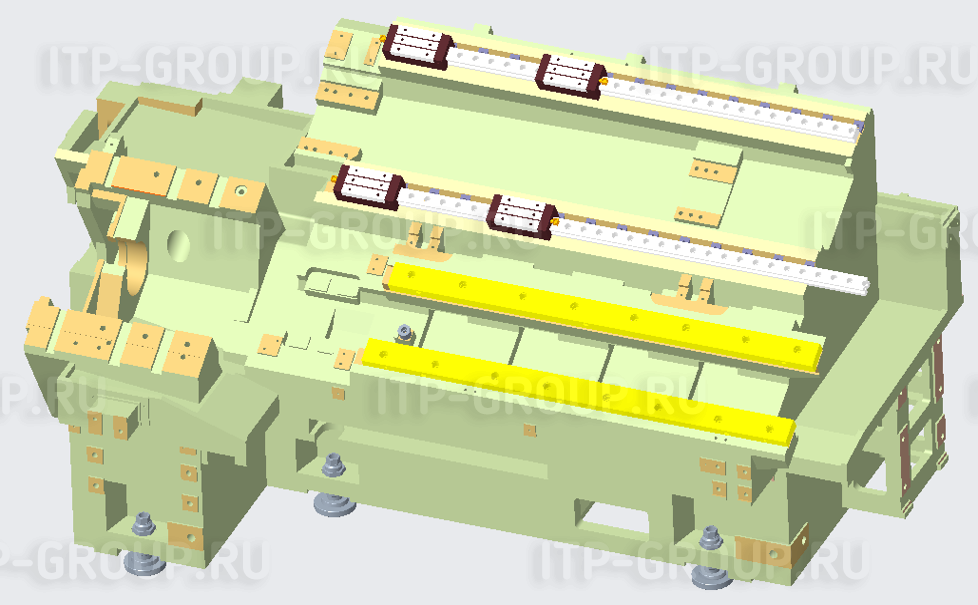

СТАНИНА
Встроенная цельнолитая L-образная наклонная под углом 45° станина, изготовленная из высококачественного чугуна, обеспечивает высокую жесткость станка. Ширина между направляющих А 370 мм
Ширина между направляющих В 140 мм
Ширина направляющей 34 мм
ШВП
ШВП по осям X, Z известного бренда PMI. Диаметр ШВП 32 мм, прецизионного класса C3 с максимальной статистической нагрузкой до 7500 кгс.

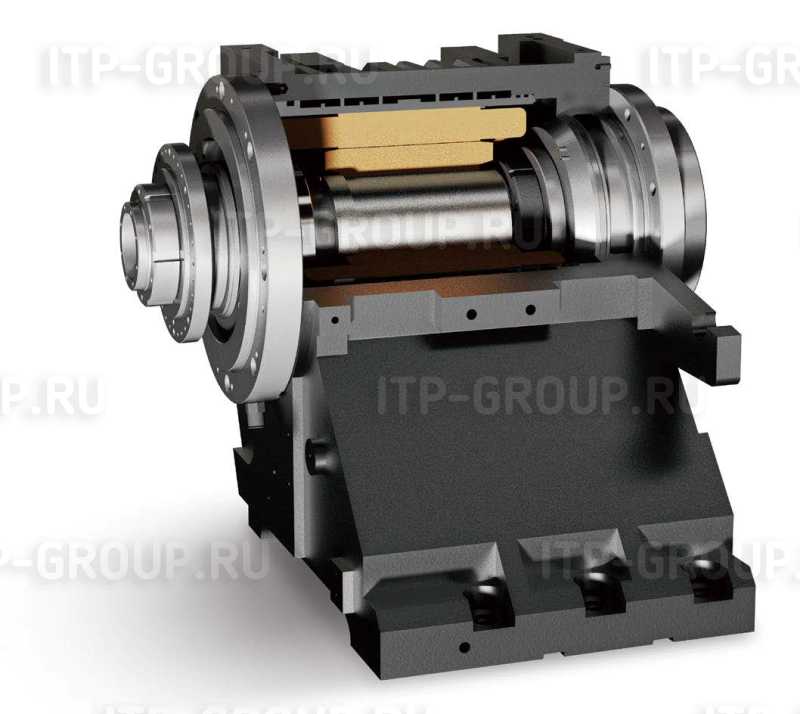

ШПИНДЕЛЬ
Обрабатывающий центр в базовой комплектации оснащен мотор-шпинделем собственного производства HISION. Доступно оснащение шпиндель-мотором до 6000 об/мин. Двигатели главного привода используются только производства Fanuc – это является нашим преимуществом по отношению ко многим конкурентам, так как Fanuc предоставляет базовую гарантию 24 месяца на все приводы и ЧПУ.

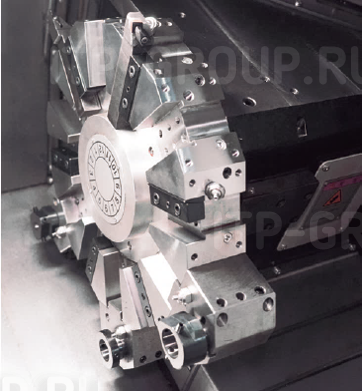

РЕВОЛЬВЕРНАЯ ГОЛОВКА
Тип инструментального крепления — BOT (Bolt-On Tool turret – то есть болтовое крепление, 4 болта). Инструментальная оснастка BOT для осевого инструмента крепится к револьверу с помощью четырех болтов, как на BMT (радиальный способ крепления).
Прямоугольные резцы для наружного точения устанавливаются непосредственно в паз револьвера и зажимаются с помощью специальных прижимов. Дополнительная инструментальная оснастка для них не требуется.
Крепление жесткое, хорошо подходит для силовой серийной токарной работы. Подача СОЖ через инструмент осуществляется с помощью внутренних каналов держателя и его задней стенки.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Максимальный диаметр устанавливаемый над станиной |
мм |
620 |
| Максимальный диаметр устанавливаемый над суппортом | мм | 410 |
| Максимальный диаметр точения | мм | 400 |
| Максимальная длина точения |
мм |
560 |
|
Расстояние от центра шпинделя до уровня пола |
мм |
1033 |
|
Высокоскоростной мотор-шпиндель |
||
|
Максимальная скорость шпинделя |
об/мин |
4 500 |
|
Мощность двигателя (продолжит-но/не более 30 мин.) |
кВт |
11/15 |
| Крутящий момент шпинделя | Нм |
158/211 |
| Фланец шпинделя | тип |
JISA2-6 |
|
Проходное отверстие шпинделя |
мм |
62 |
|
Максимальный диаметр прутка |
мм |
50 |
|
Диаметр подшипника шпинделя |
мм |
120 |
|
Размер патрона |
дюйм |
8 |
|
Револьверная головка |
||
|
Тип револьверной головки |
сервоприводная V12 |
|
|
Сечение хвостовика инструмента |
мм |
25х25 |
|
Диаметр осевого инструмента |
мм |
40 |
| Задняя бабка | ||
|
Тип задней бабки |
гидравлическая |
|
|
Перемещение задней бабки |
мм |
550 |
|
Конус пиноли |
MT.NO.4 |
|
| Подача и ход |
|
|
| Перемещение по осям X/Z | мм |
215/615 |
| Быстрые подачи X/Z | м/мин |
24/30 |
|
Тип направляющих |
|
Качения |
|
Сервомоторы по осям X/Z |
кВт |
1,8/1,8 |
|
Прочее |
||
|
Потребляемая мощность |
кВА |
35,0 |
|
Габариты станка (длина х ширина х высота) (без конвейра) |
мм |
3097 х 1850 х 1795 |
| Вес станка | тонна |
4,8 |
