СТАНОК С ОСЬЮ Y И ПРИВОДНЫМ ИНСТРУМЕНТОМ

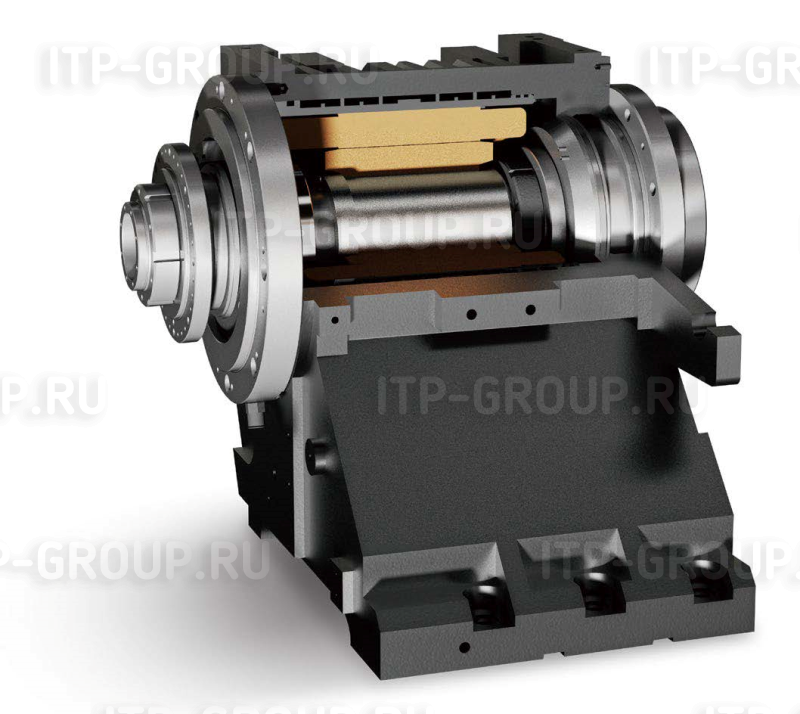

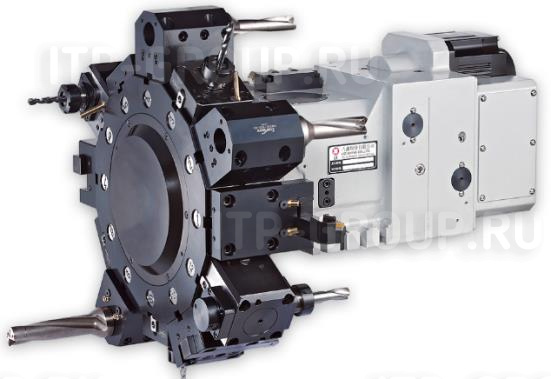

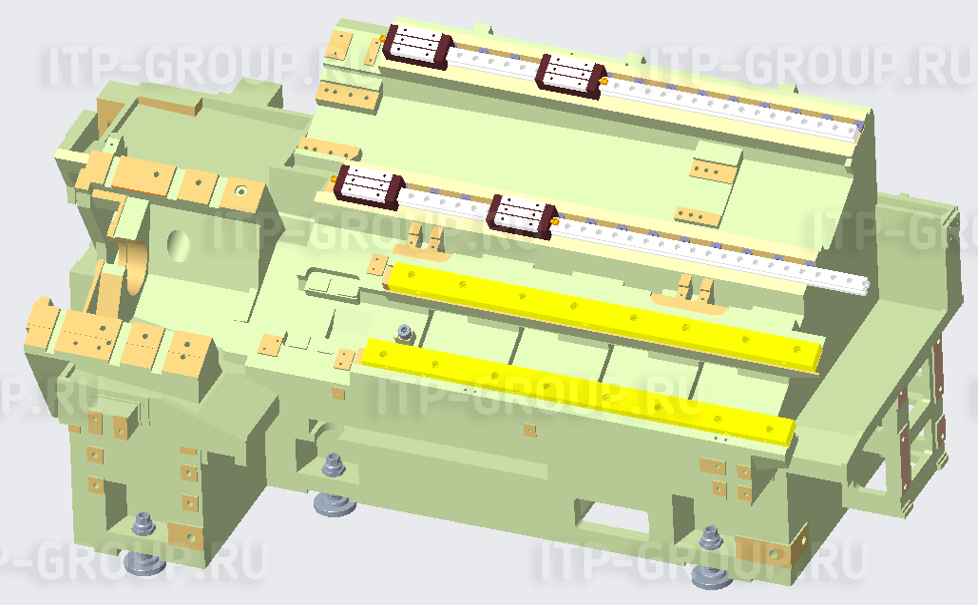

Токарные станки нового поколения серии HTC II от HISION имеют цельнолитую станину, усиленную оптимально расположенными ребрами жесткости. Такая конструкция минимизирует вибрации, механические и тепловые деформации, а также станина имеет хорошую термическую стабильность, что гарантирует долговременное сохранение точности. В стандартной комплектации оснащены мотором-шпинделем и револьверной головкой с сервоприводом. Роликовые направляющие качения по всем осям.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Максимальный диаметр обработки над станиной |
мм |
650 |
| Максимальный диаметр обработки над суппортом | мм | 440 |
| Максимальный диаметр точения | мм | 350 |
| Максимальная длина точения |
мм |
500 |
| Шпиндель | ||
| Тип привода |
мотор-шпиндель |
|
|
Максимальная скорость шпинделя |
об/мин |
4 500 |
|
Мощность двигателя |
кВт |
11/15 |
|
Крутящий момент шпинделя |
Нм |
158/211 |
| Конус шпинделя |
А2-6 |
|
| Максимальный диаметр прутка | мм | 65 |
| Перемещения | ||
| Ход по оси X | мм |
215 |
| Ход по оси Y | мм |
110(±55) |
|
Ход по оси Z |
мм |
560 |
| Быстрые подачи по осям X/Z | м/мин |
30/30 |
| Тип направляющих |
качения |
|
|
Револьверная головка |
||
|
Тип револьверной головки |
сервоприводная |
|
| Количество инструмента/приводного | шт |
12/12 |
|
Сечение хвостовика инструмента |
мм |
25х25 |
|
Максимальный диаметр осевого инструмента |
мм |
40 |
|
Скорость вращения приводного инструмента |
об/мин |
4 000 |
|
Мощность двигателя приводного инструмента |
кВт |
3,7/5,5 |
| Задняя бабка | ||
|
Перемещение задней бабки |
мм |
500 |
| Конус пиноли |
|
MT.NO.5 |
|
Дополнительная информация |
||
| Система ЧПУ |
Fanuc 0i-TF |
|
|
Габариты станка (длина х ширина х высота) (без конвейра) |
мм |
2700 х 1930 х 2140 |
| Вес станка | тонна |
5,0 |
