Токарные обрабатывающие центры

TRENS SBE 300

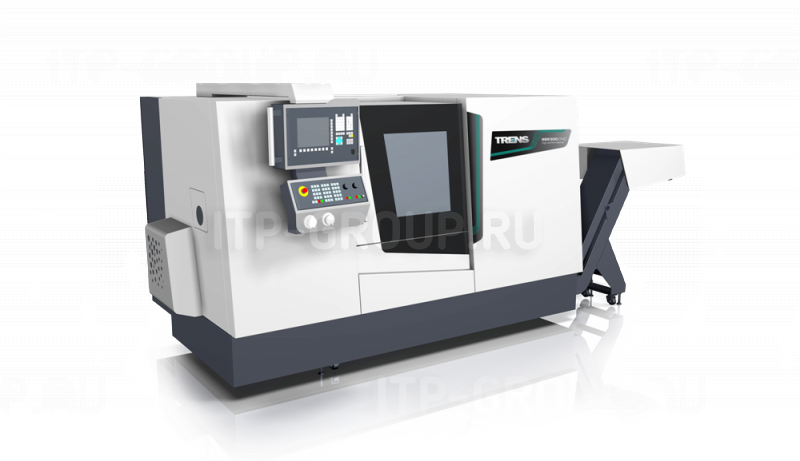

Токарный обрабатывающий центр SBE 300

Токарный станок с ЧПУ SBE 300 создан для высокопродуктивной обработки фланцев и валов очень точных размеров. Конструкция станка обладает высокой жесткостью. Цифровые сервоприводы со шлифованными шариковинтовыми парами и роликовыми линейными направляющими с прямым считыванием оси Х. Надежность при выполнении самых сложных технологических операций. Возможность поставки автоматической задней бабки с цифровым управлением и податчиком прутков для повышения производительности и обеспечения максимальной эффективности в массовом производстве.

Производитель: TRENS (Словакия)

Производитель

Информация от производителя

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
  • Токарный станок с ЧПУ для обработки деталей двумя управляемыми осями
  • Высокоточная обработка и надежность в непрерывном рабочем процессе
  • Возможность замены оснастки на протяжении всего срока службы – модульная концепция станка
  • Экономия электроэнергии 30% - цифровые приводы с рекуперацией энергии при торможении
БАЗОВОЕ ИСПОЛНЕНИЕ:
  • Система управления FANUC 0iTD с полным пакетом программного обеспечения ManualGuide i
  • Векторное управление асинхронным электродвигателем для привода главного шпинделя 11/15 кВт (S1/S3)
  • Наибольший диаметр обточки 320 мм (с диском типа Slotted Disk)
  • Расстояние между центрами (РМЦ ) – 500 мм
  • Диаметр отверстия в шпинделе 65 мм с передним концом A2-6 в соответствии со стандартами DIN55026 и & ISO702-I A2
  • Частота вращения шпинделя 4000 мин-1

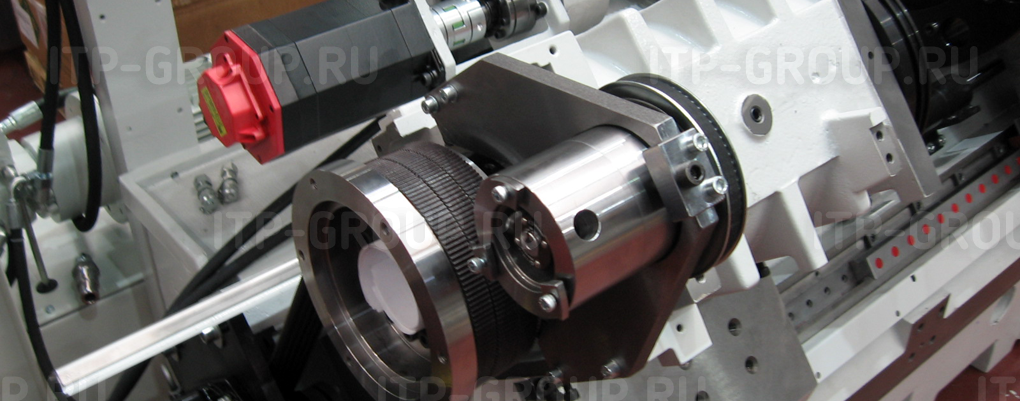

  • 12-позиционная револьверная головка PRAGATI без приводного инструмента с диском Slotted disk
  • Приспособление для гидравлического сквозного зажима прутковых заготовок диаметром максимально 50 мм (гидравлический блок питания, гидроцилиндр и управление
  • зажимом)

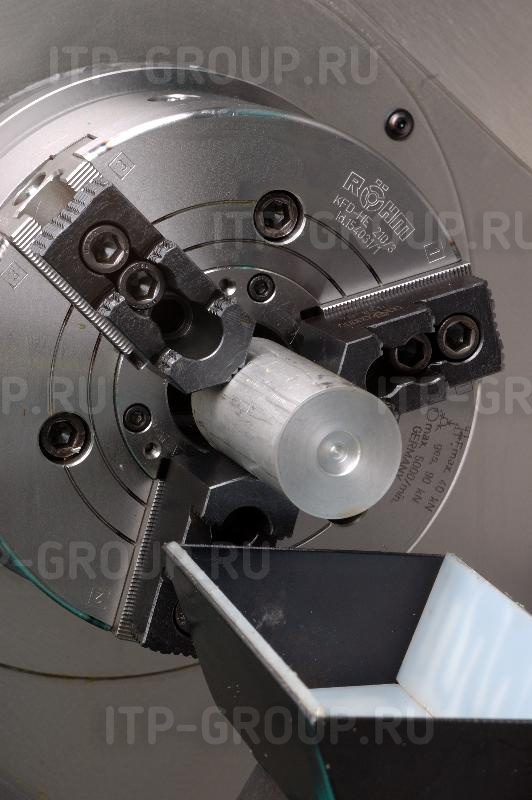

  • 3-кулачковый стальной патрон с ручным управлением диаметром 200 мм, максимальное число оборотов 4000 мин-1
  • Без задней бабки
  • Поддон для стружки
  • Комплектное оборудование для охлаждения инструмента с насосом 0,4 МПа
  • Ускоренная подача по осям X 24 м.мин-1 и Z 30 м.мин-1
  • Прямое считывание оси X цифровой линейкой
  • Открывание двери вручную
  • Автоматическая центральная система смазки
  • Освещение рабочей зоны станка
  • Роликовые линейные направляющие
  • Питание 3×400 В/50 Гц
  • «CE» исполнение
ИСПОЛНЕНИЕ СТАНКА ПО ЗАКАЗУ:
  • 12-позиционный осевой диск типа VDI 30 для револьверной головки PRAGATI (максимальный диаметр обточки 260 мм)
  • 4-кулачковый стальной патрон с ручным управлением диаметром 200 мм, максимальное число оборотов 4000 мин-1
  • Гидравлический 3-кулачковый патрон диаметром 210 мм с проходным отверстием диаметром 50 мм
  • Гидравлический 4-кулачковый патрон диаметром 210 мм с проходным отверстием диаметром 50 мм
  • Гидравлический цанговый патрон для цанг максимальным диаметром до 60 мм с проходным отверстием диаметром 50 мм
  • Программируемый ход задней бабки
  • Конвейер для стружки на правой стороне
  • Инструментальный зонд RENISHAW® HPPA с ручным поворотом в рабочее положение
  • Лопастный уловитель деталей
  • Электропроводка для податчика прутков
  • Податчик прутков
  • Набор державок для резцовой головки с диском Slotted Disk
  • Набор державок для резцовой головки VDI
  • Большой выбор специальной оснастки
Наименование характеристики Ед. изм.

Значение


Рабочий диапазон:
Наибольший диаметр обработки мм 530 530 630 750
Наибольший диаметр обточки мм 320/260* 260 410 500
Длина точения в патроне и задней бабке  мм 500 500 750/1500* 2000
Наибольший диаметр прутковой заготовки  мм 50 42/51*/74* 74/117* 107
Наибольший диаметр прутковой заготовки с адаптером для податчика прутков  мм 43 34/43*/66* 66/109* 97
Максимальная масса заготовки в центрах
кг 200 200 420 2500
Максимальная масса заготовки с креплением в патроне
кг 80 80 215 250




Основной шпиндель:


Запирающий замок шпинделя (DIN55026 A & ISO702-I A2)   A2-6 A2-5/A2-6*/A2-8* A2-8/A2-11* A2-11
Отверстие в шпинделе мм 65 57/65*/92* 92/133* 127
Диаметр шпинделя под передними подшипниками  мм 100 80/100*/120* 140/180* 180
Максимальная частота вращения шпинделя мин-1 4 000 4000/5000*/3500* 4200/2500* 2500
Зажим мм 210 170/210*/254* 254/315* 315/400*




Привод шпинделя:
Мощность электродвигателя основного привода S1 кВт 11 7/9*/11*/15* 22/30* 37
Мощность электродвигателя основного привода S3 кВт 15 10/13*/16,5*/23* 30,8/42* 56
Крутящий момент S1 Нм 84 79,7 – 215,7* 196 – 490* 484
Крутящий момент S3 Нм 152,8     1935

Суппорты с приводами:
Ось X (VDI 30)


Диапазон подач поперечного суппорта мм.мин-1 1÷10 000 1÷10000 1÷10000 1÷10000
Ускоренная подача поперечного суппорта мм.мин-1 24 000 24000 20000
Рабочий ход мм 198 198 270 420


Ось Z
Диапазон подач продольного суппорта мм.мин-1 1÷10 000 1÷10000 1÷10000 1÷10000
Ускоренная подача продольного суппорта мм.мин-1 30 000 30000 30000 20000
Рабочий ход мм 550 550 905/1655* 2170




Инструментальные системы


12-ти позиционная осевая револьверная головка SAUTER
PRAGATI
Количество позиций инструмента   12 12 12 12
Тип диска резцовой головки   Slotted disc/VDI disc* VDI VDI VDI
Диаметр вала (согласно DIN 69880) мм 30* 30 40 50
Максимальное поперечное сечение резца мм 20x20 20x16 25x25 32x32

Перемещения по осям:     12 12 12
Ось Х (Поперечное перемещение салазок револьверной головы) мм
198 12 6 6
Ось Z (Горизонтальное перемещение салазок револьверной головы) мм 550    30 40 50

    B 15x12, DIN 5482 B 17x14, DIN 5482 B 20x17, DIN 5482
Подачи:
  20x16 25x25 32x32
Ось Х (Поперечное перемещение салазок револьверной головы) мм/мин 1÷10 000 4,5 6,1 7,8
Ускоренное перемещение по оси X мм/мин 24 000 17 13 27
Ось Z (Горизонтальное перемещение салазок револьверной головы) мм/мин 1÷10 000
3000 4000 2750
Ускоренное перемещение по оси Z
мм/мин 30 000


12 позиций/12 ведомых

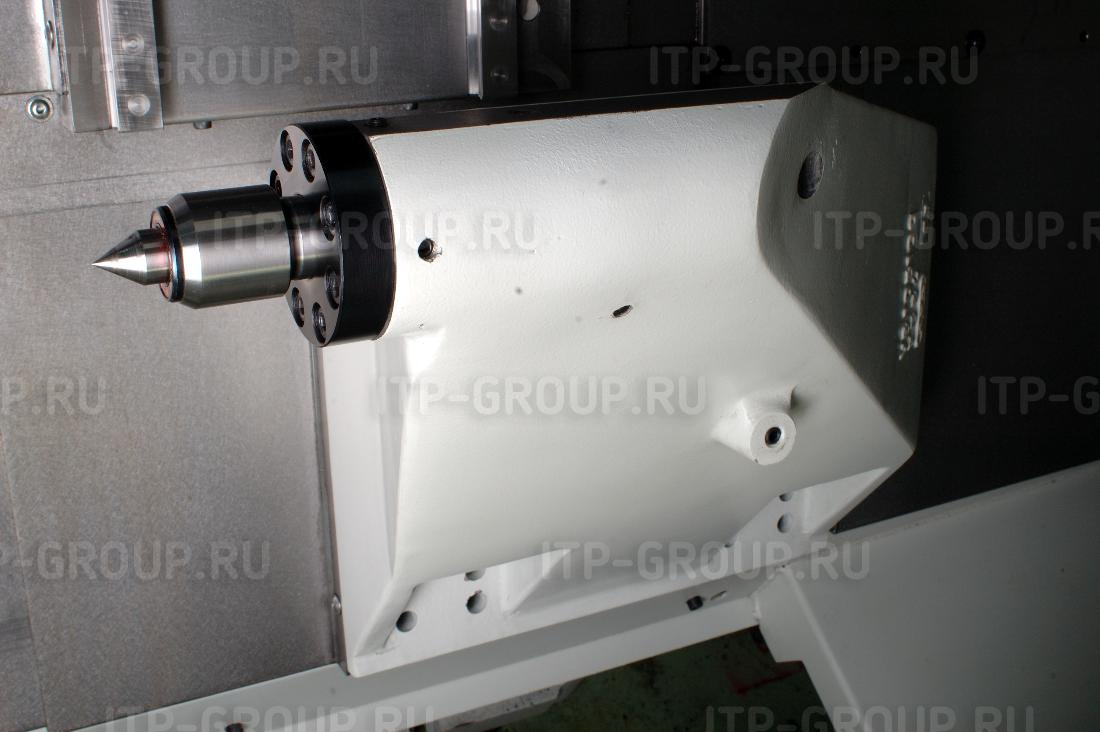

Задняя бабка*
Конус в отверстии пиноли    MORSE 4* MORSE 4 MORSE 5 MORSE 6
Ход пиноли/задней бабки мм 500* 500 125 150
Диапазон прижимного усилия  даН 50-600* 50-600 80-820 250-2400
Управление
программируемый рабочий ход* цифровой программируемый ход цифровой программируемый ход rucne/vlek koníka





Габариты станка:
Высота мм 1 820 1820 1935 2490
Ширина мм 2 020 2020 1980 2255
Длина с поддоном для стружки/с конвейером для стружки направо* мм 3 320/4 220* 3320/4220* 3655/5460* 6800*




Масса:


Масса – исполнение с задней бабкой  кг около 3 500 cca 3500 около 6620 cca 11000




Системы управления
FANUC 0iTD + Manual Guide i   да да да нет
* Специальное исполнение * Специальное исполнение
