Токарные обрабатывающие центры

TRENS SBL 300

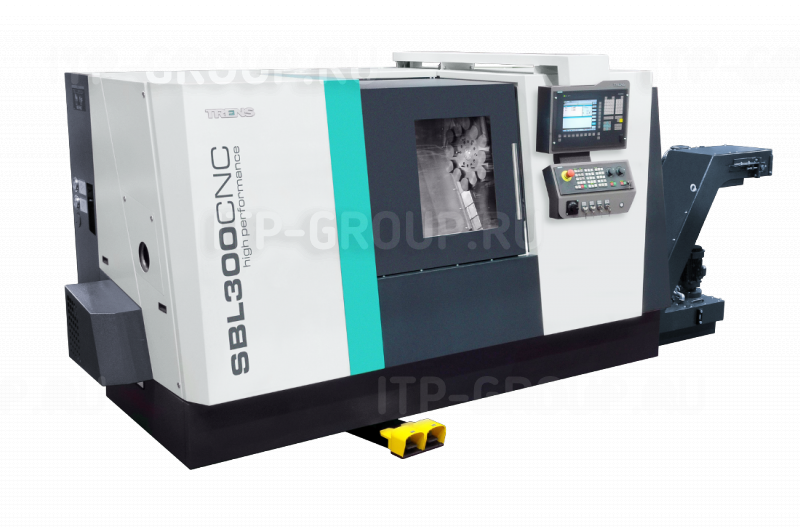

Токарный обрабатывающий центр SBL 300

Станок применяется в среднем и крупносерийном производстве для точной обработки простых деталей или заготовок сложной конфигурации. Наличие подвижного противошпинделя позволяет выполнять комплексную обработку и финишные операции на одном станке, что экономит время изготовления и повышает точность заготовки. Таким образом эксплуатация станка приносит повышение производительности и существенное понижение капитальных затрат. Большая вариабильность модульной концепции станка позволяет составить станок по индивидуальному заказу от простого 3-х осевого токарного станка до высокопроизводительного 9-ти осевого токарного обрабатывающего центра для комплексного автоматического рабочего режима.

Производитель: TRENS (Словакия)

Производитель

Информация от производителя

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Высокопродуктивная, очень точная обработка простых деталей и заготовок сложного профиля
  • Постоянный процесс резки с высокой степенью повтора циклов обработки
  • Дистанционная диагностика и мониторинг данных
  • Модульная концепция станка позволяет составить станок по индивидуальному заказу согласно технологическим требованиям производства
  • Возможность использовать различные виды инструментальных систем по стандарту VDI без привода или с приводом вращающегося инструмента и осью "Y"
  • Большой выбор вариантов исполнения и оснастки – разные виды зажимных устройств, питатели прутков, уловители деталей, измерительные зонды инструмента, автоматическое открывание двери, система отсасывания пара рабочей зоны
  • Новейшие технологии в области приводов с целью экономии электроэнергии

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ (Одношпиндельная версия):
  • Система управления Siemens 840D, software Shop Turn
  • Цифровые приводы Simodrive с обратной отдачей энергии
  • Асинхронный электродвигатель с векторным управлением привода основного шпинделя 7 кВт
  • Прямая индикация положения и скорости вращения шпинделя магнитным дисковым датчиком интегрированным на шпинделе

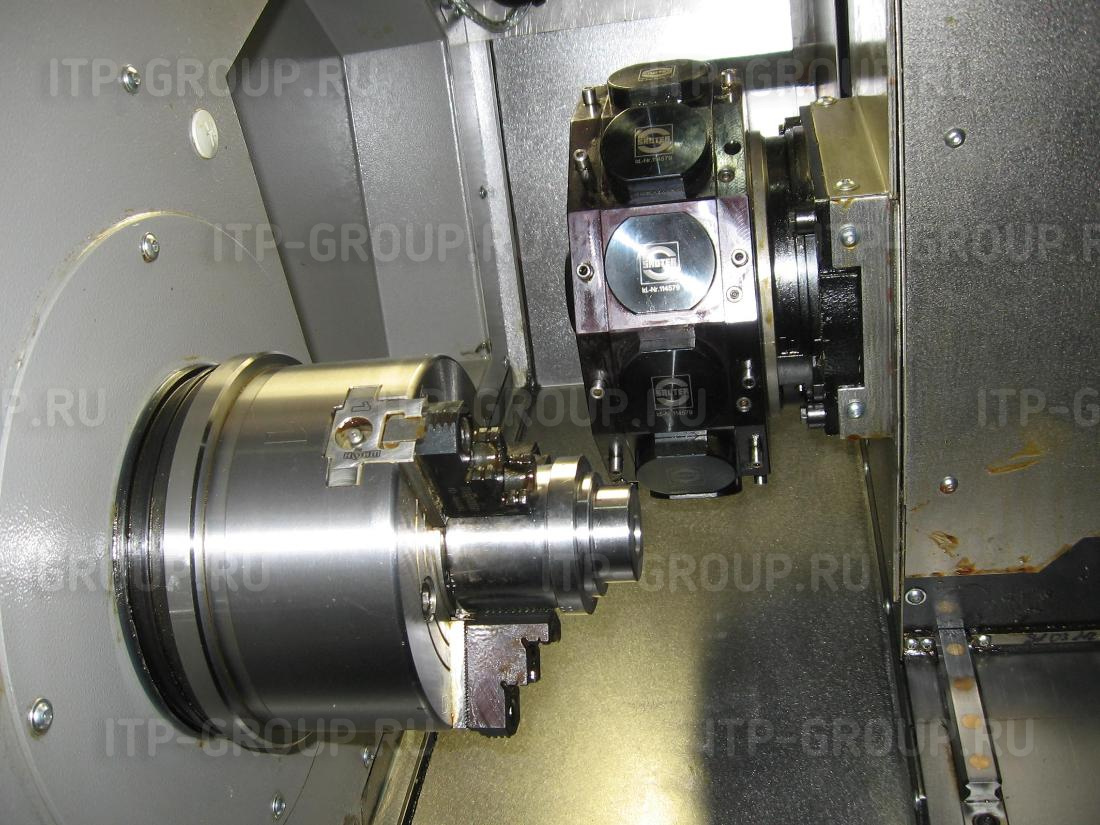

  • Ось С основного шпинделя с установкой координат двигателем основного шпинделя
  • Отверстие в шпинделе 57 мм
  • Гидравлический 3-х кулачковый патрон диаметром 170 мм с проходным отверстием 43 мм, максимальные обороты 4000 об.мин-1
  • Цифровая проверка предельных положений гидравлического зажима
  • Защитная система запирания гидравлической системы зажима и пиноли задней бабки
  • Сдвоенный педальный выключатель открывания/закрывания патрона основного шпинделя
  • Без тормоза шпинделя
  • Длина точения между патроном и задней бабкой 500 мм
  • Без задней бабки
  • Роликовые направляющие
  • Прямая индикация положения оси Х цифровой линейкой
  • Автоматическая смазка с регуляцией подачи смазочного вещества
  • 12-позиционная осевая револьверная головка SAUTER, VDI30 без привода вращающегося инструмента
  • Поддон для стружки
  • Комплектная система охлаждения, давление 0,7 МПа
  • Открывание двери вручную
  • Портативный пульт управления
  • Ввод входных и выходных величин в метрических/дюймовых величинах
  • Напряжение питания 3х400 В/50 Гц
  • Устройство для транспортировки станка
  • Инструкция по обслуживанию станка
  • Версия в исполнении СЕ

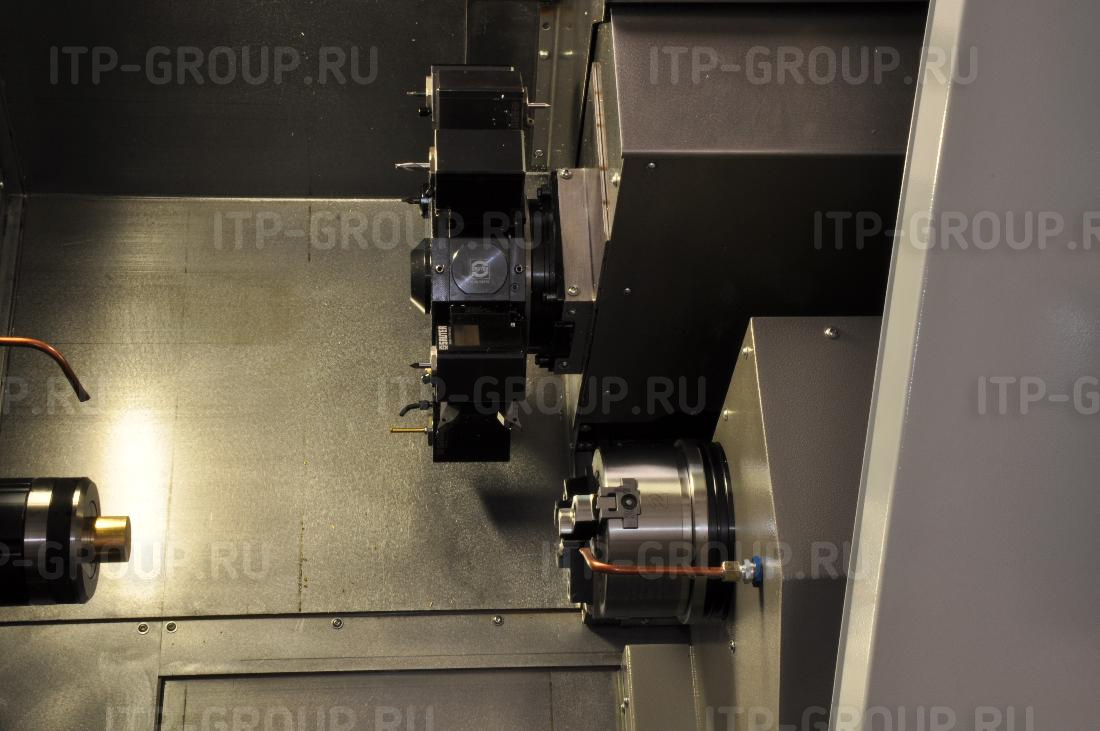

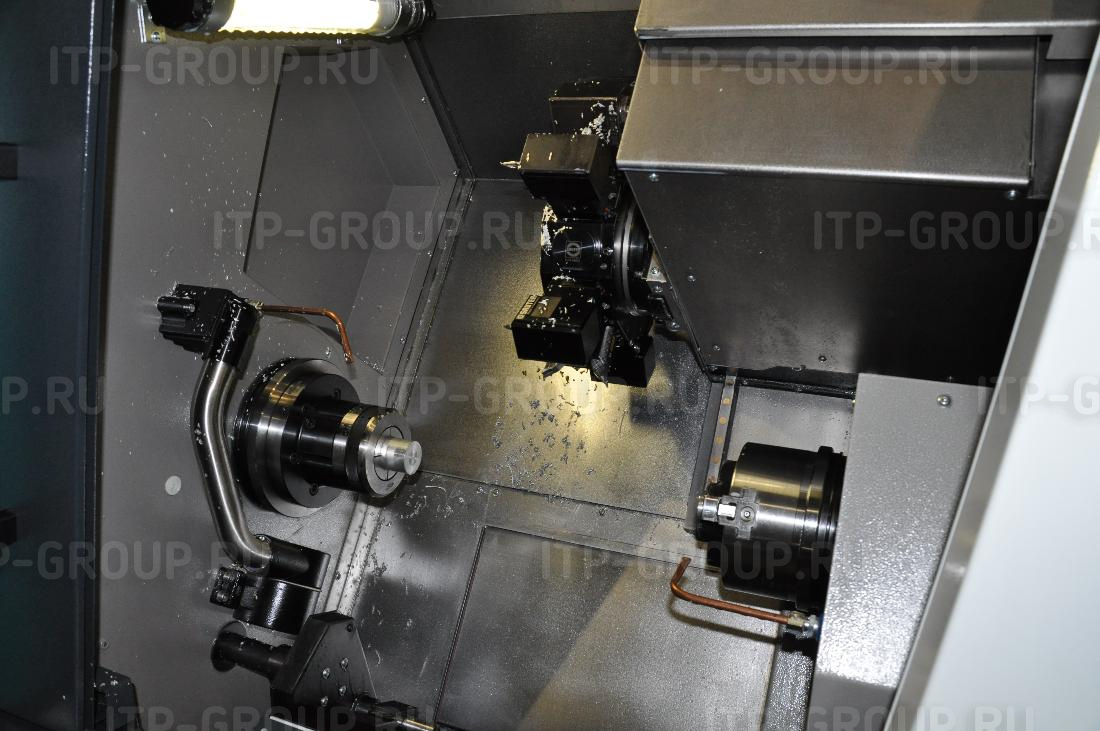

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ (Двухшпиндельная версия):
  • Система управления Siemens 840D, software ShopTurn
  • Цифровые приводы Simodrive с обратной отдачей энергии
  • Асинхронный электродвигатель с векторным управлением привода основного шпинделя 7 кВт
  • Асинхронный электродвигатель с векторным управлением привода противошпинделя 7 кВт
  • Прямая индикация положения и скорости вращения шпинделя магнитным дисковым датчиком интегрированным на шпинделе
  • Прямая индикация положения и скорости вращения противошпинделя магнитным дисковым датчиком интегрированным на противошпинделе
  • Ось С основного шпинделя с установкой координат двигателем основного шпинделя
  • Ось С противошпинделя с установкой координат двигателем противошпинделя
  • Отверстие в основном шпинделе 57 мм
  • Отверстие в противошпинделе 57 мм
  • Гидравлический 3-х кулачковый патрон диаметром 170 мм, с проходным отверстием 43 мм, максимальные обороты основного шпинделя 4000 об.мин-1 основного шпинделя
  • Гидравлический 3-х кулачковый патрон диаметром 170 мм, с непроходным отверстием 43 мм, максимальные обороты 4000 об.мин-1 противошпинделя
  • Цифровая проверка предельных положений гидравлического зажима
  • Защитная система запирания гидравлической системы зажима
  • Сдвоенный педальный выключатель открывания/закрывания патрона основного шпинделя
  • Сдвоенный педальный выключатель открывания/закрывания патрона противошпинделя
  • Тормоз основного шпинделя
  • Тормоз противошпинделя
  • Длина точения между патроном основного шпинделя и патроном противошпинделя 485 мм
  • Роликовые направляющие
  • Прямая индикация положения оси Х цифровой линейкой
  • Автоматическая смазка с регуляцией подачи смазочного вещества
  • 12-позиционная быстрозажимная радиальная револьверная головка SAUTER, VDI30 с приводом вращающегося инструмента
  • Поддон для стружки
  • Комплектная система охлаждения, давление 0,7 МПа
  • Открывание двери вручную
  • Портативный пульт урпавления
  • Ввод входных и выходных данных в метрических/дюймовых величинах
  • Напряжение питания 3х400В/50 Гц
  • Устройство для транспортировки станка
  • Инструкция по облсуживанию станка
  • Версия в исполнении СЕ
Наименование характеристики Ед. изм.

Значение


Рабочий диапазон:
Наибольший диаметр обработки мм 530 530 630 750
Наибольший диаметр обточки мм 320/260* 260 410 500
Длина точения в патроне и задней бабке  мм 500 500 750/1500* 2000
Длина точения в патронах  мм   485
Наибольший диаметр прутковой заготовки  мм 50 42/51*/74* 74/117* 107
Наибольший диаметр прутковой заготовки с приспособлением для питателя прутков  мм 43 34/43*/66* 66/109* 97

Основной шпиндель:
Запирающий замок шпинделя (DIN 55026)   A2-6 A2-5/A2-6*/A2-8* A2-8/A2-11* A2-11
Отверстие в шпинделе мм 65 57/65*/92* 92/133* 127
Диаметр шпинделя под передними подшипниками  мм 100 80/100*/120* 140/180* 180
Максимальная частота вращения шпинделя мин-1 4000 4 000/5 000*/3 500* 4200/2500* 2500
Зажим мм 210 170/210*/254* 254/315* 315/400*

Привод шпинделя:
Мощность электродвигателя основного привода S1 кВт 11 7/9*/11*/15* 22/30* 37
Мощность электродвигателя основного привода S6 кВт 15 10/13*/16,5*/23* 30,8/42* 56
Крутящий момент (согласно исполнению) S1 Нм 84 79,7 – 215,7* 196 – 490* 484

Суппорты с приводами:
Ось X
Диапазон подач поперечного суппорта мм.мин-1 1÷10000 1÷10 000 1÷10000 1÷10000
Ускоренная подача поперечного суппорта мм.мин-1 24000 24 000 20000 16000
Рабочий ход мм 198 198 270 420
Рабочий ход с радиальной резцовой головкой* мм   168*

Ось Y*
Диапазон подач поперечного суппорта мм.мин-1   1÷5 000
Ускоренная подача поперечного суппорта мм.мин-1   7 500
Рабочий ход с радиальной резцовой головкой* мм   +/-40

Ось С*
Непрерывный контроль °   0-360 шаг 0,001
Максимальная частота вращения шпинделя мин-1   40/36*/32*
Крутящий момент (согласно исполнению) S1 мм   410/450*/500*

Ось Z
Диапазон подач продольного суппорта мм.мин-1 1÷10000 1÷10 000 1÷10000 1÷10000
Ускоренная подача продольного суппорта мм.мин-1 30000 30 000 30000 20000
Рабочий ход  мм 550 550 905/1655* 2170
Рабочий ход с радиальной резцовой головкой* мм   485*

Ось Z2*
Диапазон подач суппорта противошпинделя* мм.мин-1   1÷10 000
Ускоренная подача суппорта противошпинделя* мм.мин-1   30 000
Рабочий ход суппорта противошпинделя* мм   530


Инструментальные системы (VDI 30):

12-ти позиционная осевая револьверная головка SAUTER   PRAGATI
Количество позиций инструмента    12 12 12 12
Диаметр вала (согласно DIN 69880) мм 30* 30 40 50
Максимальное поперечное сечение резца мм 20x20 20x16 25x25 32x32

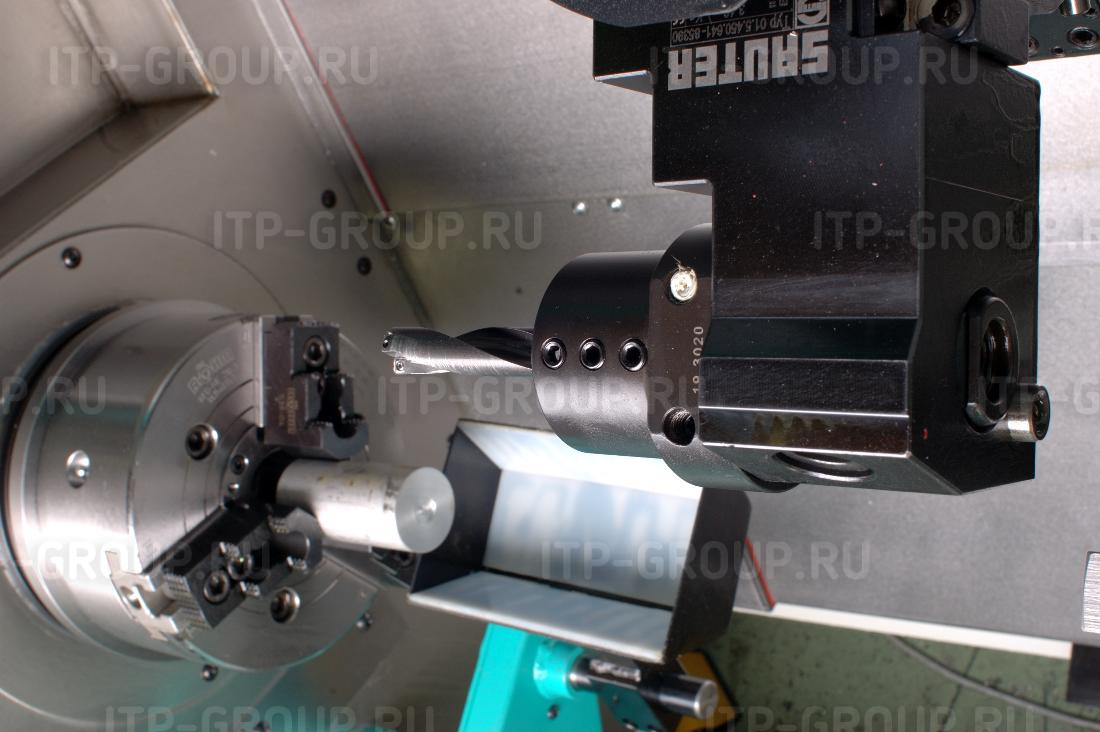

12-ти позиционная осевая револьверная головка SAUTER с приводом вращающегося инструмента* Кол-во позиций   12 позиций / 12 ведомых
Количество позиций инструмента     12 12 12
Количество вращающихся позиций инструмента      12 6 6
Диаметр вала (согласно DIN 69880) мм   30 40 50
Муфта     B 15x12, DIN 5482 B 17x14, DIN 5482 B 20x17, DIN 5482
Максимальное поперечное сечение резца мм   20x16 25x25 32x32
Мощность двигателя вращающегося инструмента кВт   4,5 6,1 7,8
Максимальный крутящий момент Нм   17 13 27
Максимальная частота вращения мин-1   3 000 4000 2750

12-ти позиционная радиальная револьверная головка SAUTER с приводом вращающегося инструмента* Кол-во позиций   12 позиций / 12 ведомых
Количество позиций инструмента     12
Количество вращающихся позиций инструмента      12
Диаметр вала (согласно DIN 69880) мм   30
Муфта     W16x0,8x30x18, DIN 5480
Максимальное поперечное сечение резца мм   20x16
Мощность двигателя вращающегося инструмента кВт   7,5
Максимальный крутящий момент Нм   20
Максимальная частота вращения мин-1   5 000


12-ти позиционная радиальная револьверная головка SAUTER с осью Y и приводом вращающегося инструмента* (VDI 25) Кол-во позиций   12 позиций / 12 ведомых
Количество позиций инструмента     12
Количество вращающихся позиций инструмента      12
Диаметр вала (согласно DIN 69880) мм   25
Муфта     W14x0,8x30x16, DIN 5480
Максимальное поперечное сечение резца мм   16x12
Мощность двигателя вращающегося инструмента кВт   1,5
Максимальный крутящий момент Нм   9,5
Максимальная частота вращения мин-1   6 000




Задняя бабка:
Конус в отверстии пиноли    MORSE 4* MORSE 4 MORSE 5 MORSE 6
Ход пиноли/задней бабки мм 500* 500 125 150
Диапазон прижимного усилия  даН 50-600* 50-600 80-820 250-2400
Управление   программируемый ход* цифровой программируемый ход цифровой программируемый ход rucne/vlek koníka
Centrálne olejové mazanie*

SBL 300 двухшпиндельный


Противошпиндель:
Запирающий замок шпинделя  (DIN55026)     A2-5
Отверстие в шпинделе мм   57
Диаметр шпинделя под передними подшипниками  мм   80
Максимальная частота вращения шпинделя  мин-1   4 000/5 000*
Диаметр патрона  мм   170




Привод противошпинделя:
Мощность электродвигателя противошпинделя S1 кВт   7/9*
Мощность электродвигателя противошпинделя S6 кВт   10/13*
Крутящий момент (согласно исполнению) S1 Нм   79,7 – 122,4*




Противошпиндель Ось С*:
Непрерывный контроль °   0-360 шаг 0,001
Максимальная частота вращения противошпинделя мин-1   40
Крутящий момент (согласно исполнению) S1 Нм   410




Габариты станка:
Высота мм 1820 1 820 1935 2490
Ширина мм 2020 2 020 1980 2255
Длина с поддоном для стружки/с конвейерем для стружки направо* мм 3320/4220* 3 320/4 220* 3655/5460* 6800*




Масса:
Масса – исполнение с задней бабкой  кг около 3 500 около 6620 cca 11000
Масса – исполнение с противошпинделем* кг около 4 000*




Системы управления:
SIEMENS 840D SolutionLine + ShopTurn     да да да
FANUC 0iTD + Manual Guide i   да да да нет

* Специальное исполнение
