Токарные обрабатывающие центры

TRENS SBL 700

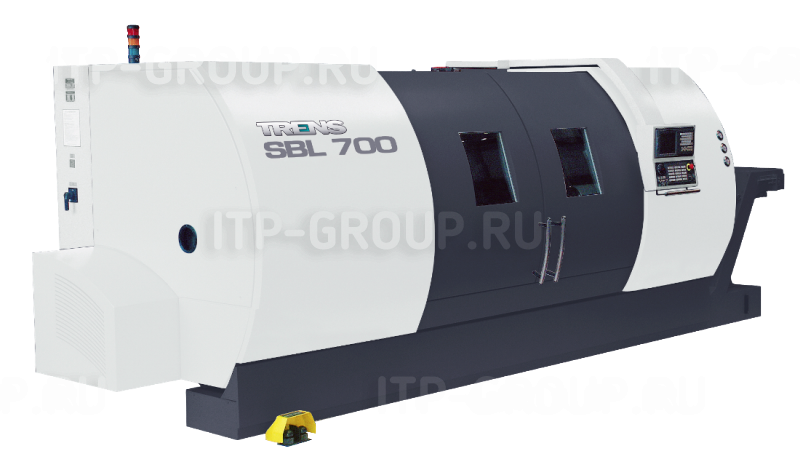

Токарный обрабатывающий центр SBL 700

Самый большой станок типового ряда токарных обрабатывающих центров SBL применяется в машиностроительном среднем или крупносерийном производствах. Главным образом применяется в технологических машиностроительных цехах при обработке фланцев и валов больших размеров, где требуется прежде всего точность, качество и высокая продуктивность.

Производитель: TRENS (Словакия)

Производитель

Информация от производителя

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
  • Высокопродуктивная, очень точная обработка простых деталей и заготовок сложного профиля
  • Постоянный процесс резки с высокой степенью повтора циклов обработки
  • Дистанционная диагностика и мониторинг данных
  • Модульная концепция станка позволяет составить станок по индивидуальному заказу согласно технологическим требованиям производства
  • Возможность использовать различные виды инструментальных систем по стандарту VDI без привода или с приводом вращающегося инструмента и осью «Y»
  • Большой выбор вариантов исполнения и оснастки – разные виды зажимных устройств, питатели прутков, уловители деталей, измерительные зонды инструмента, автоматическое открывание двери, система отсасывания пара рабочей зоны
  • Новейшие технологии в области приводов с целью экономии электроэнергии
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
  • Система управления Siemens 840D, software Shop Turn
  • Цифровые приводы Simodrive с обратной отдачей энергии
  • Асинхронный электродвигатель с векторным управлением привода основного шпинделя 37 кВт
  • Прямая индикация положения и скорости вращения шпинделя магнитным дисковым датчиком интегрированным на шпинделе
  • Ось С основного шпинделя с установкой координат двигателем основного шпинделя
  • Отверстие в шпинделе 127 мм

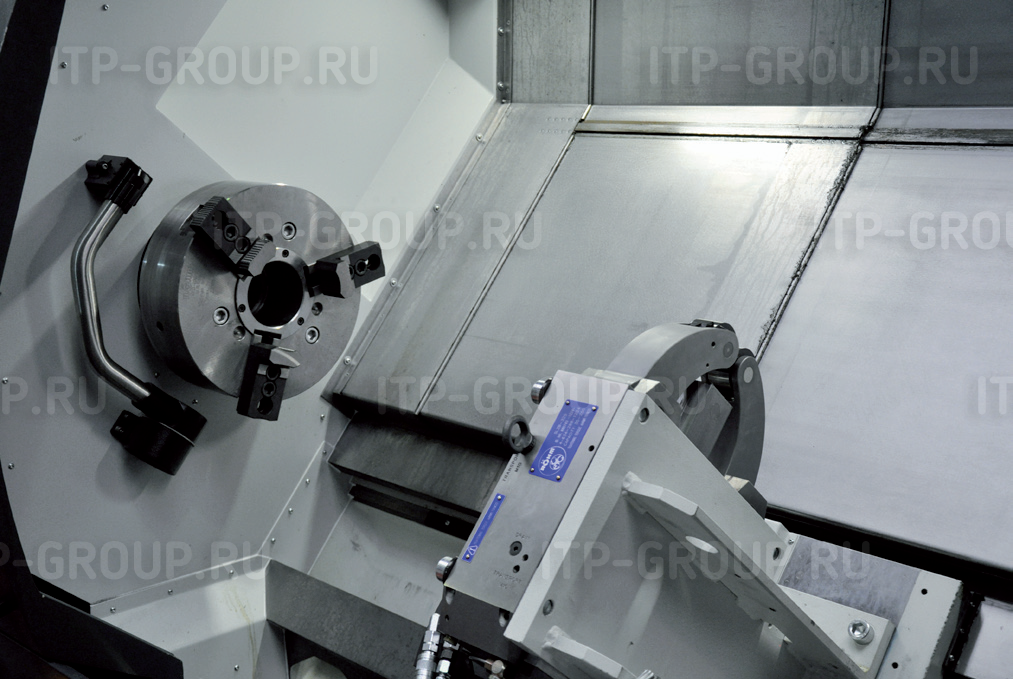

  • Гидравлический 3-х кулачковый патрон диаметром 400 мм, с проходным отверстием 108 мм, максимальная частота вращения 2000 об.мин-1
  • Цифровая проверка предельных положений гидравлического зажима
  • Защитная система запирания гидравлической системы зажима и пиноли задней бабки
  • Сдвоенный педальный выключатель открывания/закрывания патрона основного шпинделя
  • Тормоз шпинделя
  • Длина точения от патрона к задней бабке 2000 мм
  • Гидравлическая задняя бабка
  • Роликовые направляющие
  • Прямая индикация положения оси Х цифровой линейкой
  • Автоматическая смазка с регуляцией подачи смазочного вещества
  • 12-позиционная осевая револьверная головка SAUTER, VDI50 без привода вращающегося инструмента
  • Конвейер для стружки на правой стороне
  • Комплектная система охлаждения, давление 0,3 МПа
  • Открывание двери вручную
  • Портативный пульт управления
  • Ввод входных и выходных данных в метрических/дюймовых величинах
  • Напряжение питания 3х400В/50 Гц
  • Устройство для транспортировки станка
  • Инструкция по обслуживанию станка
  • Версия в исполнении СЕ
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ:
  • Система управления SIEMENS Sinumeric 840D SolutionLine, software Operate 4.5, TCU
  • Цифровые приводы SIEMENS Sinamics S120 с обратной отдачей энергии
  • Система управления FANUC 0i-TD, software Manual Guide i
  • Ось С основного шпинделя с установкой координат посредством подшипникового редуктора
  • Гидравлический 3-х кулачковый патрон диаметром 500 мм с переходным отверстием 108 мм, максимальные обороты 2000 об.мин-1
  • Тормоз основного шпинделя

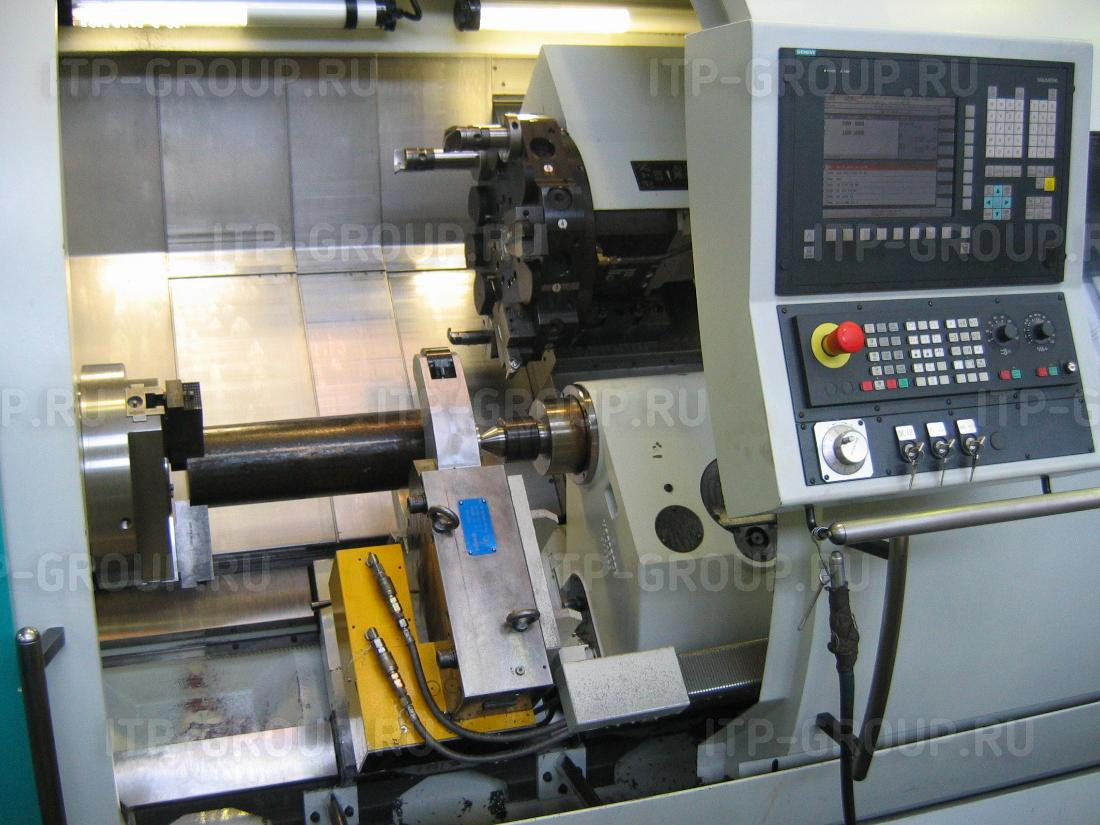

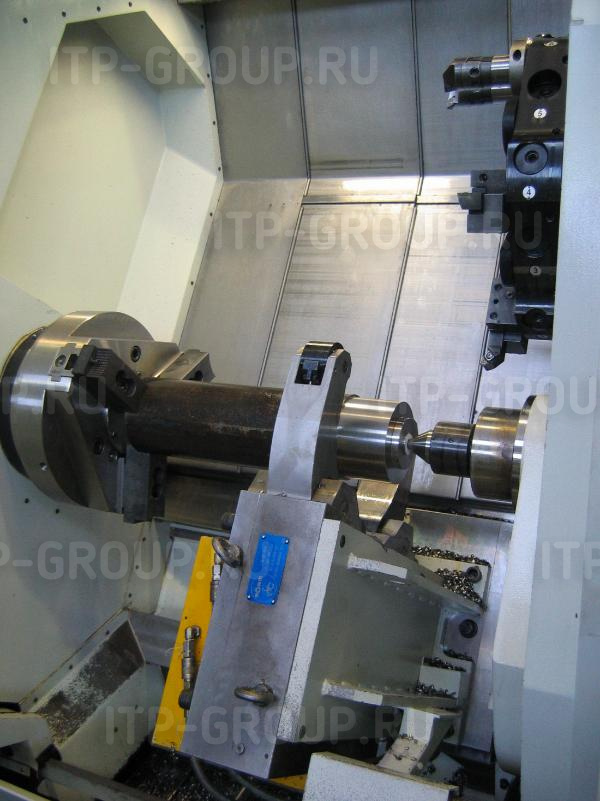

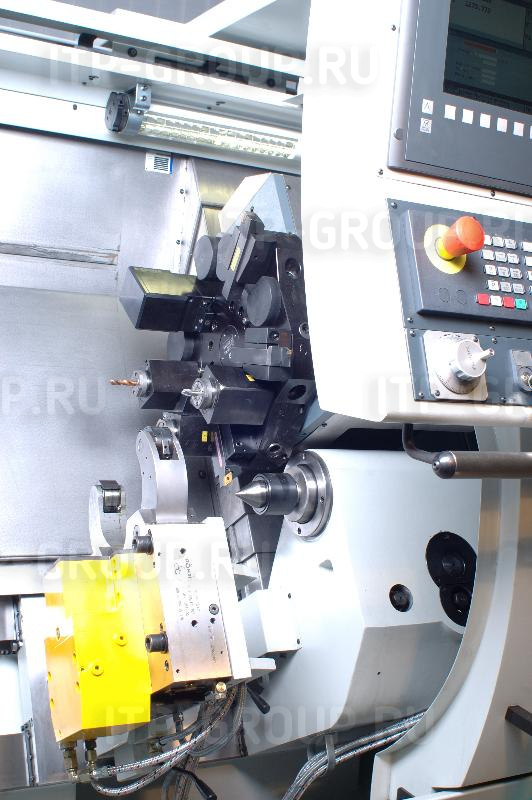

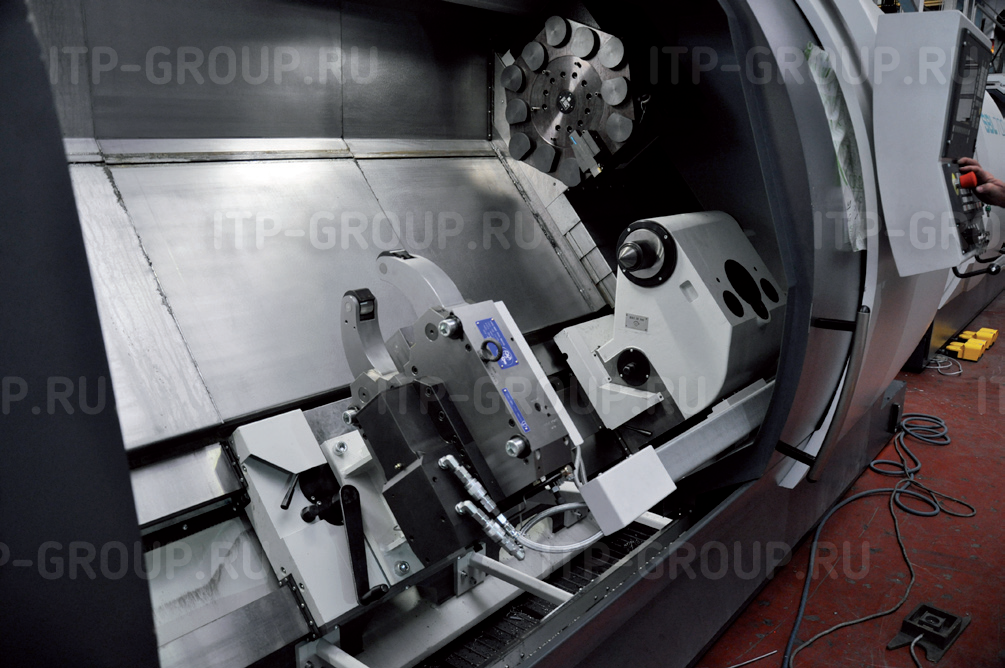

  • Неподвижный гидравлический люнет, диапазоны зажимных диаметров 35–240 мм
  • Неподвижный гидравлический люнет, диапазоны зажимных диаметров 50–300 мм

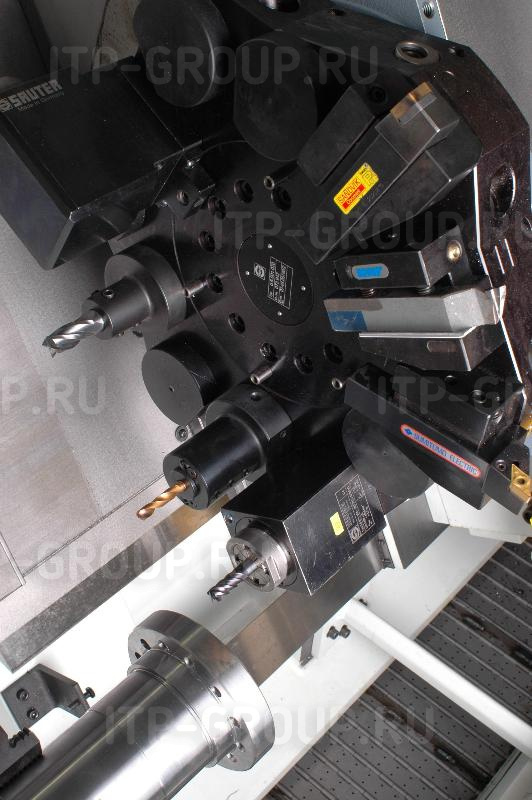

  • Осевая револьверная головка с приводом вращающегося инструмента (6 вращающихся и 6 неподвижных позиций), VDI 50 и тормозом шпинделя
  • Система охлаждения с повышенным давлением 0,7 МПа
  • Пробник для привязки инструмента
  • Автотрансформатор напряжением 220 В или 575 В
  • 3-х цветной маяк (сигнализация рабочего режима станка)
Наименование характеристики Ед. изм. Значение

Рабочий диапазон:
Наибольший диаметр обработки мм 530 530 650 630 750
Наибольший диаметр обточки мм 320/260* 260 550 410 500
Длина точения в патроне и задней бабке  мм 500 500 750/1500* 750/1500* 2000
Наибольший диаметр прутковой заготовки  мм 50 42/51*/74* 74/117* 74/117* 107
Наибольший диаметр прутковой заготовки с приспособлением для питателя прутков  мм 43 34/43*/66* 66/109* 66/109* 97



Основной шпиндель:

Запирающий замок шпинделя (DIN55026)
A2-6 A2-5/A2-6*/A2-8* A2-8/A2-11* A2-8/A2-11* A2-11
Отверстие в шпинделе мм 65 57/65*/92* 92/133* 92/133* 127
Диаметр шпинделя под передними подшипниками  мм 100 80/100*/120* 140/180* 140/180* 180
Максимальная частота вращения шпинделя мин-1 4000 4000/5000*/3500* 4000/2800* 4200/2500* 2 500
Максимальная частота вращения шпинделя с редуктором 1:4 мин-1         700
Зажим мм 210 170/210*/254* 254/315* 254/315* 315/400*



Привод шпинделя:

Мощность электродвигателя основного привода S1 кВт 11 7/9*/11*/15* 22 22/30* 37
Мощность электродвигателя основного привода S6 кВт 15 10/13*/16,5*/23* 30,8 30,8/42* 56
Крутящий момент (согласно исполнению) S1 Нм 84 79,7 – 215,7* 296 – 490* 196 – 490* 484
Крутящий момент с редуктором 1:4 S1 Нм         1935

Суппорты с приводами:
Ось X
Диапазон подач поперечного суппорта мм.мин-1 1÷10000 1÷10000 1÷10000 1÷10000 1÷10 000
Ускоренная подача поперечного суппорта мм.мин-1 24000 24000 24000 20000 16 000
Рабочий ход мм 198 198 300 270 420



Ось Z

Диапазон подач продольного суппорта мм.мин-1 1÷10000 1÷10000 1÷10000 1÷10000 1÷10 000
Ускоренная подача продольного суппорта мм.мин-1 30000 30000 30000 30000 20 000
Рабочий ход  мм 550 550 905/1655* 905/1655* 2 170

Инструментальные системы (VDI 50):


12-ти позиционная осевая револьверная головка SAUTER
PRAGATI
Количество позиций инструмента
12 12   12 12
Диаметр вала (согласно DIN 69880) мм 30* 30   40 50
Максимальное поперечное сечение резца мм 20x20 20x16   25x25 32x32



12-ти позиционная осевая револьверная головка SAUTER с приводом вращающегося инструмента* Кол-во позиций   12 позиций/12 ведомых     12 позиций / 12 ведомых
Количество позиций инструмента     12   12 12
Количество вращающихся позиций инструмента      12   6 6
Диаметр вала (согласно DIN 69880) мм   30   40 50
Муфта     B 15x12, DIN 5482   B 17x14, DIN 5482 B 20x17, DIN 5482
Максимальное поперечное сечение резца мм   20x16   25x25 32x32
Мощность двигателя вращающегося инструмента кВт   4,5   6,1 7,8
Максимальный крутящий момент Нм   17   13 27
Максимальная частота вращения мин-1   3000   4000 2 750



Задняя бабка:

Конус в отверстии пиноли
MORSE 4* MORSE 4   MORSE 5 MORSE 6
Ход пиноли/задней бабки мм 500* 500   125 150
Диапазон прижимного усилия  даН 50-600* 50-600   80-820 250-2400
Управление   программируемый ход* цифровой программируемый ход   цифровой программируемый ход ручное

Габариты станка:
Высота мм 1820 1820   1935 2 490
Ширина мм 2020 2020   1980 2 255
Длина с поддоном для стружки/с конвейером для стружки направо* мм 3320/4220* 3320/4220*   3655/5460* 6 800*

Масса:

Масса – исполнение с задней бабкой  кг cca 3500 cca 3500   около 6620 около 11 000


Системы управления:

SIEMENS 840D SolutionLine + ShopTurn     да   да да
FANUC 0iTD + Manual Guide i   да да   да нет


* Специальное исполнение
