Токарные обрабатывающие центры

TRENS SBX 500


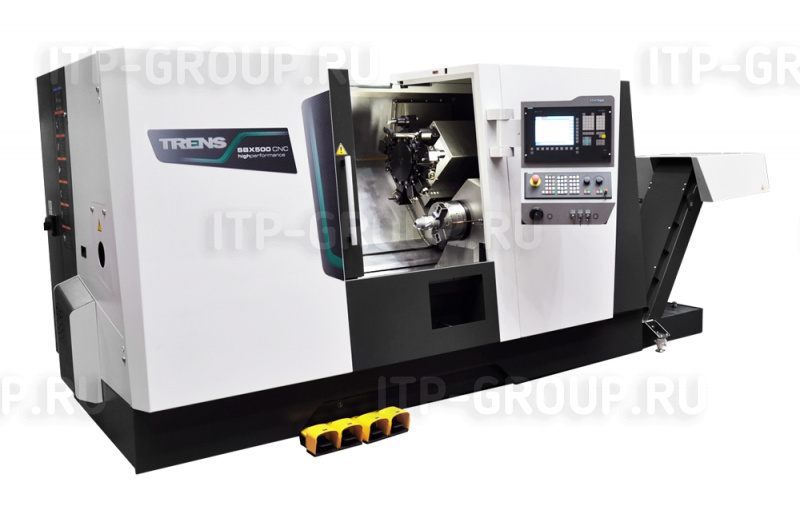

Токарный обрабатывающий центр SBX 500

Обрабатывающий центр массивной конструкции служит в среднем и крупносерийном производстве для точной обработки простых деталей или заготовок сложной конфигурации. Версия с осью Y и приводным инструментом позволяет выполнять комплексную обработку и финишные операции заготовок сложных геометрических форм на одном станке, что экономит время изготовления деталей и повышает точность обработки. Станок в значительной степени способствует росту производительности и существенно понижает капитальные затраты. Большая вариабельность модульной концепции станка позволяет составить станок по индивидуальному заказу от простого токарного станка до высокопроизводительного токарного обрабатывающего центра для полностью автоматизированного рабочего режима.

Производитель: TRENS (Словакия)

Производитель

Информация от производителя

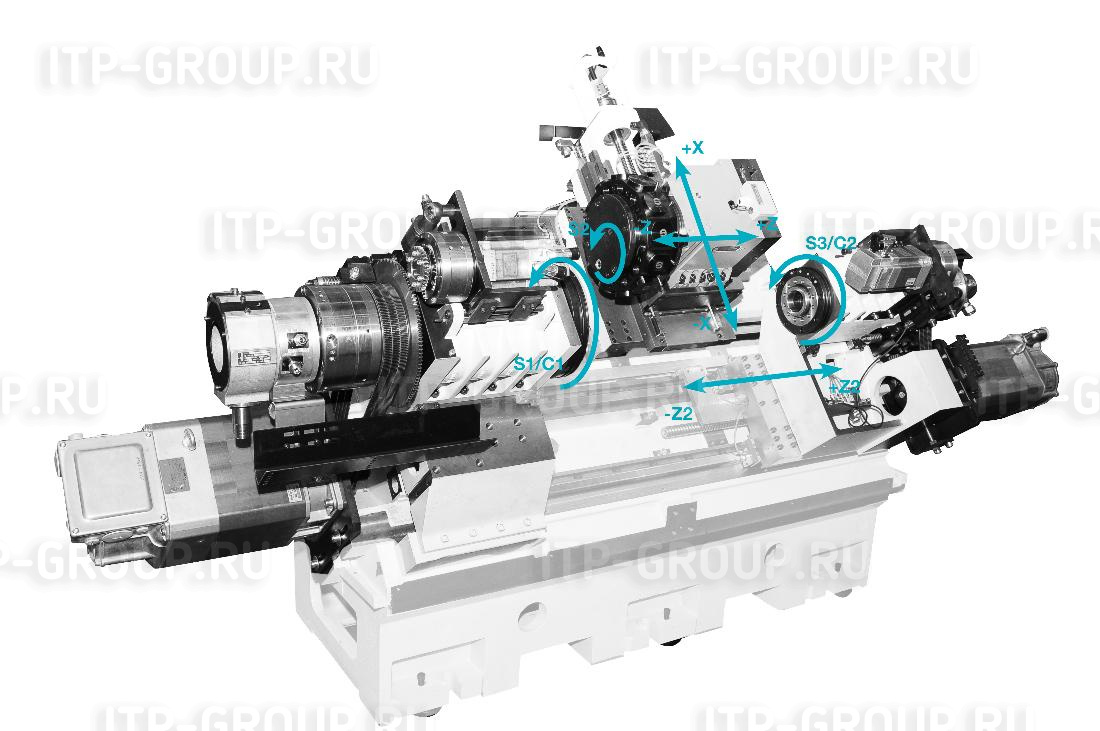

Токарный обрабатывающий центр с ЧПУ TRENS SBX 500 – многофункциональный станок, позволяющий обрабатывать цилиндрические, конические наружные и внутренние поверхности в один установ детали с двух сторон за счёт противошпинделя. Базовая версия станка оснащается приводной револьверной головкой с осью Y и суппортным клином, что позволяет не только очень точно и качественно сверлить, зенкеровать, развертывать и нарезать резьбу в осевых и внеосевых отверстиях, но и фрезеровать и обрабатывать пазы по торцам.
Это уникальный обрабатывающий центр, который совмещает в себе все возможные операции по механической обработке изделия, позволяющий на входе поставить заготовку, а на выходе получить очень точное изделие. Токарный обрабатывающий центр SBX 500 имеет возможность обрабатывать изделия большого диаметра и большой длины, вплоть до 1500 мм.
Станок имеет высокую мощность главного шпинделя до 33 кВт (в режиме работы S6), мощный противошпиндель до 13 кВт, а также очень мощный двигатель приводного инструмента (10 кВт), что позволяет обрабатывать высокопрочные, жаропрочные материалы и сплавы. Под стать такой мощности станка выполнены и остальные элементы станка, жёсткая литая станина из высокопрочных материалов, прошедших термическую обработку, шлифовку и шабрение, высоконагруженные роликовые направляющие качения, закалённый шпиндель и 2 пары комбинированных роликовых подшипников на валу шпинделя, что обеспечивает точную и качественную обработку, высокую точность позиционирования и воспроизведения. Оснащается современными системами ЧПУ Siemens 840D SolutionLine + Operate.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ:
  • Модульная концепция дает возможность составить станок для широкого диапазона технологий и материалов

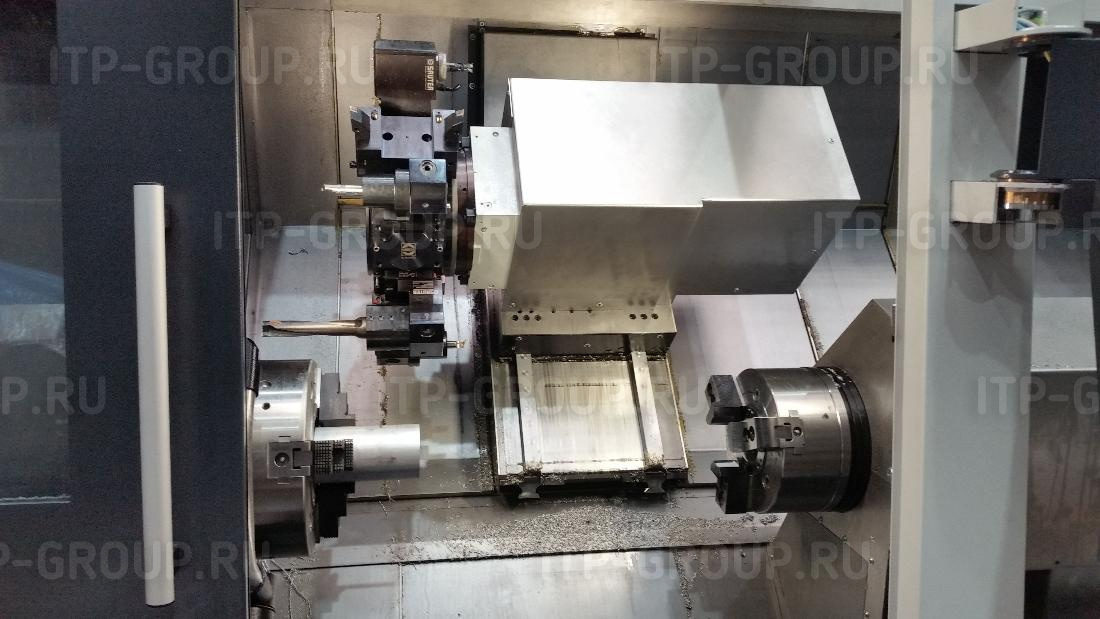

  • Противошпиндель с проходным зажимом позволяет выполнять комплектный процесс обработки заготовок
  • Ось Y с помощью суппортного клина способствует повышению устойчивости процесса резки
  • Быстродействующая револьверная головка размером VDI 40 с 12-тью приводными инструментами
  • Оси C с отдельным серводвигателем гарантируют точное и стабильное позиционирование заготовки под нагрузкой силы резания
  • Роликовые направляющие и их несущая способность рассчитаны для более сложных черновых операций, а также для точных чистовых операций
  • Увеличенное отверстие в шпинделе дает возможность обрабатывать более широкий спектр заготовок

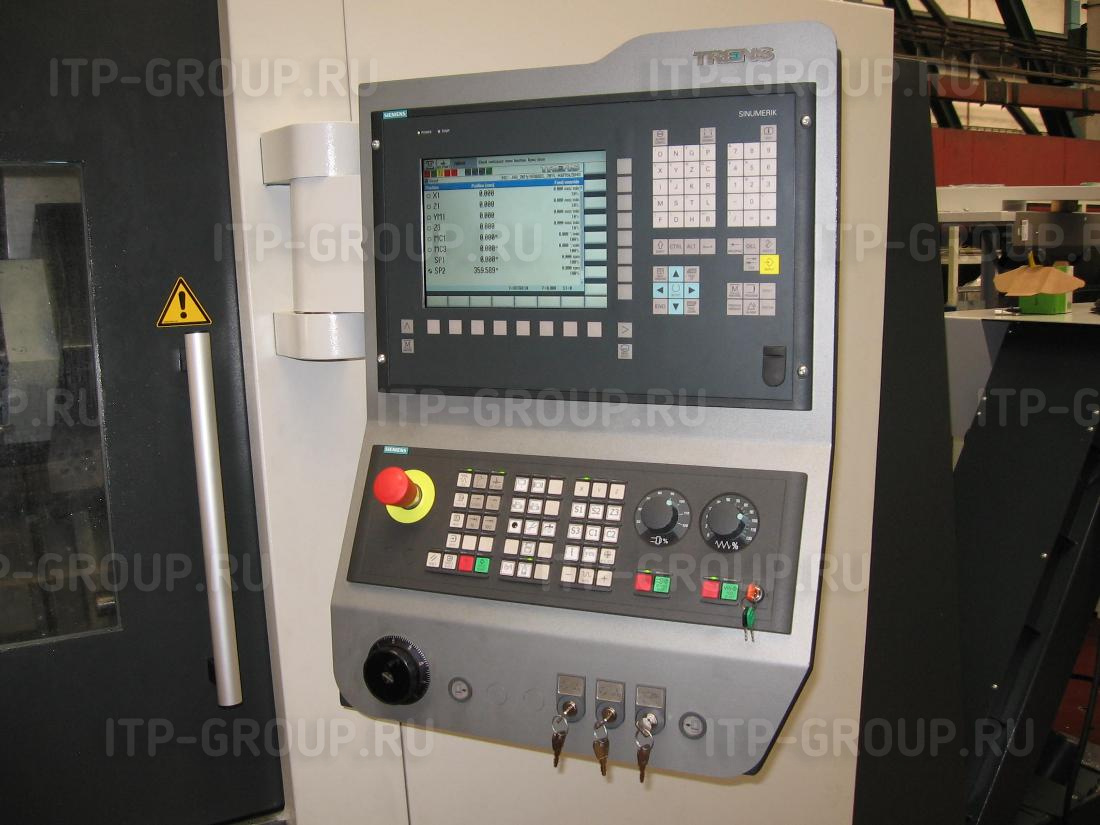

  • Интегрированный эргономический пульт управления улучшает оператору управление станком
  • Программирование в графической 3D среде с помощью технологических циклов
  • Новейшая технология двигателей экономит электроэнергию
  • Возможность интеграции промышленных роботов для управления полуфабрикатами и заготовками
  • Система охлаждения давлением от 0,7 МПа (7 бар) до 2,0 МПа (20 бар)
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
  • Система управления SIEMENS Sinumeric 840D SolutionLine, software Operate
  • Цифровые приводы SIEMENS Sinamics S120 с рекуперацией энергии
  • Асинхронный электродвигатель с векторным управлением для привода основного шпинделя мощностью 22 кВт
  • Прямой индикатор положения и скорости шпинделя магнитным дисковым датчиком, встроенным в основном шпинделе
  • Ось С основного шпинделя с установкой координат двигателем основного шпинделя
  • Отверстие в основном шпинделе 92 мм

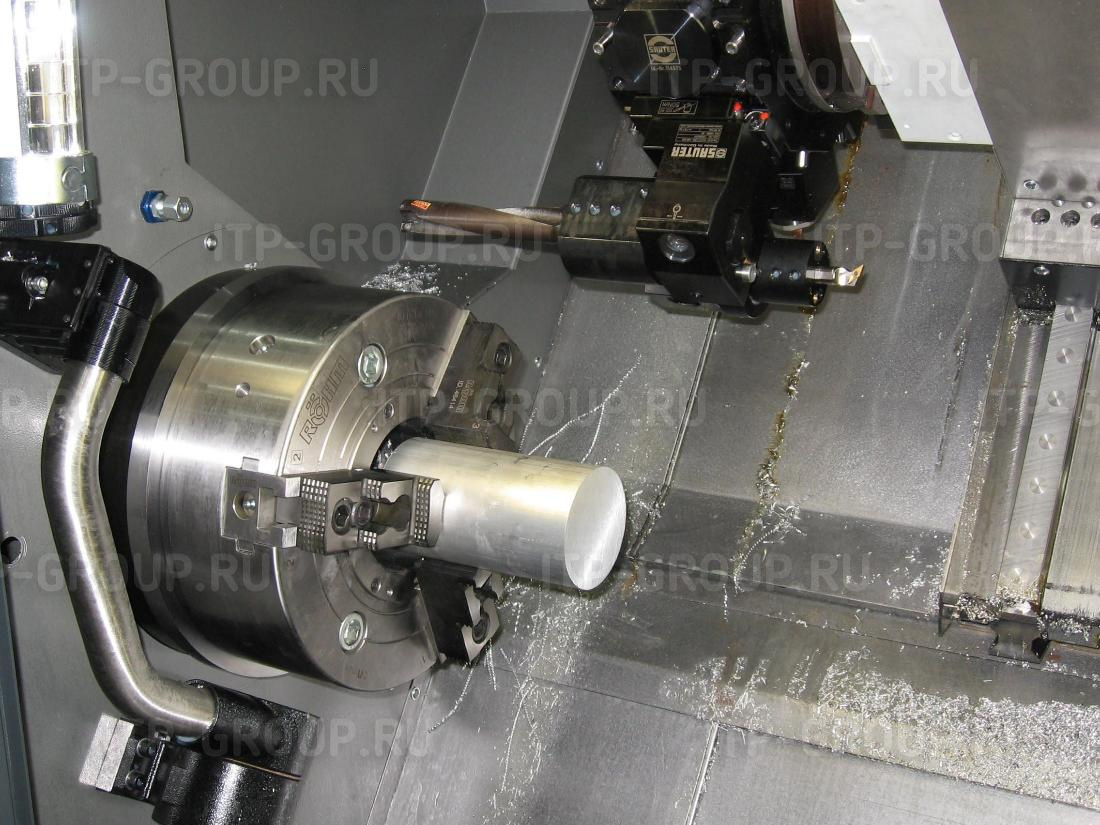

  • Гидравлический 3-кулачковый патрон, диаметром 254 мм, с проходным отверстием 75 мм, максимальной скоростью 4000 об.мин-1 для основного шпинделя
  • Электронный контроль предельного положения гидравлического зажима основного шпинделя
  • Система безопасного блокирования зажимных гидравлических систем основного шпинделя
  • Сдвоенный педальный выключатель для открывания/закрывания патрона основного шпинделя
  • Тормоз основного шпинделя
  • Программируемая задняя бабка
  • Длина точения в патроне основного шпинделя и задней бабке 800 мм
  • Ось Y с ходом ± 60 мм
  • Роликовые направляющие
  • Прямой индикатор положения оси X цифровой линейкой
  • Автоматическая смазка с регуляцией подачи смазочного вещества
  • 12-ти позиционная быстродействующая осевая револьверная головка, размером VDI40 с приводом вращающихся инструментов
  • Конвейер для стружки на правой стороне
  • Комплектная система охлаждения, давление 0,7 МПа
  • Ручное открывание двери
  • Передвижной пульт управления
  • Ввод входных и выходных величин в метрических/дюймовых единицах
  • Питание 3х400В /50Гц
  • Устройство для транспортировки станка
  • Инструкция по обслуживанию станка
  • Исполнение для системы CE
Наименование характеристики Ед. изм.

Значение


Рабочий диапазон
Наибольший диаметр обработки мм 530 530 650 630 750
Наибольший диаметр обточки мм 320/260* 260 550 410 500
Длина точения в патроне и задней бабке  мм 500 500 750/1 500* 750/1500* 2000
Длина точения в патронах  мм   485 650*/1 400*
Наибольший диаметр прутковой заготовки  мм 50 42/51*/74* 74/117* 74/117* 107
Наибольший диаметр прутковой заготовки с приспособлением для питателя прутков  мм 43 34/43*/66* 66/103* 66/109* 97

Основной шпиндель
Запирающий замок шпинделя (DIN55026 A & ISO702-I A2)   A2-6 A2-5/A2-6*/A2-8* A2-8/A2-11* A2-8/A2-11* A2-11
Внутренний конус шпинделя       МЕТРИЧЕСКИЙ 100/ - * МЕТРИЧЕСКИЙ 100/ - *
Отверстие в шпинделе мм 65 57/65*/92* 92/133* 92/133* 127
Диаметр шпинделя под передними подшипниками  мм 100 80/100*/120* 140/180* 140/180* 180
Максимальная частота вращения шпинделя мин -1 4000 4000/5000*/3500* 4 000/2 800* 4200/2500* 2500
Зажим мм 210 170/210*/254* 254/315* 254/315* 315/400*

Привод шпинделя :
Мощность электродвигателя основного привода S1 кВт 11 7/9*/11*/15* 22 22/30* 37
Мощность электродвигателя основного привода S6 кВт 15 10/13*/16,5*/23* 33 30,8/42* 56
Крутящий момент  (согласно исполнению)  S1 Нм 84 79,7 – 215,7* 355/490* 196 – 490* 484

Суппорты с приводами
Ось X
Диапазон подач поперечного суппорта мм.мин-1 1÷10000 1÷10000 1÷10 000 1÷10000 1÷10000
Ускоренная подача поперечного суппорта мм.мин-1 24000 24000 24 000 20000 16000
Рабочий ход мм 198 198 300 270 420

Ось Y
Диапазон подач суппорта с осью Y мм.мин-1   1÷5000  1÷10 000
Ускоренная подача суппорта с осью Y мм.мин-1   7500 24 000
Рабочий ход суппорта с осью Y мм    +/-40  +/-60

Ось C основного шпинделя с установкой координат самостоятельным серводвигателем*
Непрерывный контроль °   0-360 по 0,001 0-360 по 0,001
Максимальная частота вращения шпинделя мин-1   40/36*/32* 50/45*
Крутящий момент  (согласно исполнению)  S1 Нм   410/450*/500* 337/380*

Ось Z
Диапазон подач продольного суппорта мм.мин-1 1÷10000 1÷10000 1÷10 000 1÷10000 1÷10000
Ускоренная подача продольного суппорта мм.мин-1 30000 30000 30 000 30000 20000
Рабочий ход  мм 550 550 905/1 655* 905/1655* 2170

Ось Z2*
Диапазон подач суппорта противошпинделя* мм.мин-1   1÷10000 1÷15 000
Ускоренная подача суппорта противошпинделя* мм.мин-1   30000 30 000
Рабочий ход суппорта противошпинделя* мм   530 770/1 520*

Инструментальные системы



25x25 32x32
12-ти позиционная осевая револьверная головка SAUTER с приводом вращающегося инструмента
  12 позиций/12 ведомых

Количество позиций инструмента     12 12 12
Количество вращающихся позиций инструмента      12 12 6 6
Диаметр вала (согласно DIN 69880) мм   30 40 40 50
Муфта     B 15x12, DIN 5482 20x0,8 DIN5480 B 17x14, DIN 5482 B 20x17, DIN 5482
Максимальное поперечное сечение резца мм   20x16 25x25 25x25 32x32
Мощность двигателя вращающегося инструмента кВт   4,5 10 6,1 7,8
Максимальный крутящий момент Нм   17 63 13 27
Максимальная частота вращения мин-1   3000 3 000 4000 2750

12-ти позиционная радиальная револьверная головка SAUTER с приводом вращающегося инструмента*

Количество позиций инструмента     12 12
Количество вращающихся позиций инструмента      12 12
Диаметр вала (согласно DIN 69880) мм   30 40
Муфта     W16x0,8x30x18, DIN 5480 20x0,8 DIN5480
Максимальное поперечное сечение резца мм   20x16 25x25
Мощность двигателя вращающегося инструмента кВт   7,5 10
Максимальный крутящий момент Нм   20 63
Максимальная частота вращения мин-1   5000 3 000


Задняя бабка


Конус в отверстии пиноли
MORSE 4* MORSE 4 MORSE 5 MORSE 5 MORSE 6
Ход пиноли/задней бабки мм 500* 500 125 125 150
Рабочий ход задней бабки мм     800 / 1 750* 900
Диапазон прижимного усилия  даН 50-600* 50-600 80-820 80-820 250-2400
Управление   программируемый ход* цифровой программируемый ход цифровой программируемый ход цифровой программируемый ход Ручное/Перемещение задней бабки


Противошпиндель*
Запирающий замок шпинделя (DIN55026)     A2-5 А2-6/А2-8*
Отверстие в шпинделе мм   57 65/92*
Диаметр шпинделя под передними подшипниками  мм   80 100/120*
Максимальная частота вращения шпинделя  мин-1   4000/5000* 4 000/3 500*
Диаметр патрона мм   170 210/254*

Привод противошпинделя*
Мощность электродвигателя противошпинделя S1 кВт   7/9* 9
Мощность электродвигателя противошпинделя S6 кВт   10/13* 13
Крутящий момент (согласно исполнению) S1 Нм   79,7 – 122,4* 102/117*

Ось С противошпинделя с установкой координат самостоятельным серводвигателем*
Непрерывный контроль °   0-360 по 0,001 0-360 по 0,001
Максимальная частота вращения противошпинделя мин-1   40 68/62*
Крутящий момент (согласно исполнению) S1 Нм   410 252/273*

Объëм бака для СОЖ
  150/210*


Габариты станка
Высота мм 1820 1820 2000 1935 2490
Ширина мм 2020 2020 2095 1980 2255
Ширина с устройством для охлаждения электрошкафа* мм 3320/4220* 3320/4220* 2345* 3655/5460* 6800*
Длина с конвейером для стружки направо мм     5050/5800*
Высота оси шпинделя мм     1040

Масса
Масса – исполнение с задней бабкой  кг около 3500 около 3500 около 6 800 около 6620 около 11000
Масса – исполнение с противошпинделем* кг   около 4000* около 7 150

Системы управления


SIEMENS 840D SolutionLine + Operate
    да да да да

* Модульное исполнение
