HISION TC200x290
Главная / HISION TC200x290
Станок TC200 относитcя к новому поколению станков TC имеет компактную интегрированную структуру и высокую точность обработки. Станок предназначен для мелкосерийного производства деталей типа тел вращения длиной до 290 мм. Обрабатывающие центры данной серии могут быть оснащены широким перечнем опций, подготовкой к установке систем автоматизации, конвейерами стружки различной конфигурации и т.д. Гибкость конфигурации станка позволяет удовлетворить спрос самых требовательных клиентов.
Станина станка
Направляющие
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Максимальный диаметр устанавливаемый над станиной |
мм |
550 |
| Максимальный диаметр устанавливаемый над суппортом | мм | 340 |
| Максимальный диаметр обработки | мм | 330 |
| Максимальная длина обработки |
мм |
290 |
|

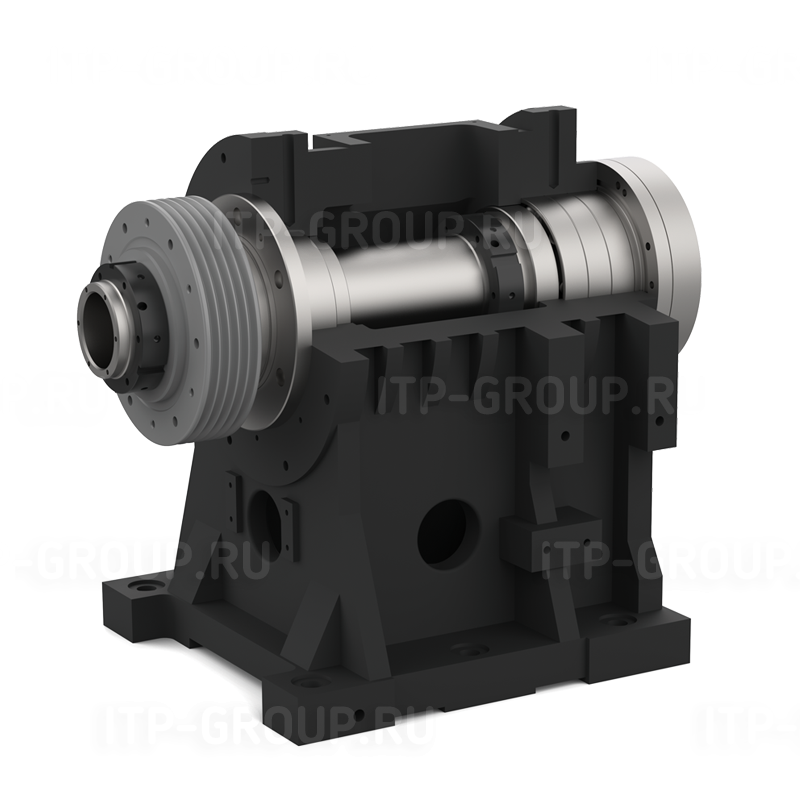

Шпиндель |
||
| Тип привода |
ременной |
|
|
Частота вращения |
об/мин |
4 500 |
|
Мощность (продолжит-но/не более 30 мин.) |
кВт |
11,0/15,0 |
| Крутящий момент | Нм |
140/255 |
| Конус шпинделя |
|
A2-6 |
|
Отверстие в шпинделе |
мм |
66 |
|
Максимальный диаметр прутка |
мм |
51 |
| Размер патрона | дюйм | 8 |
|

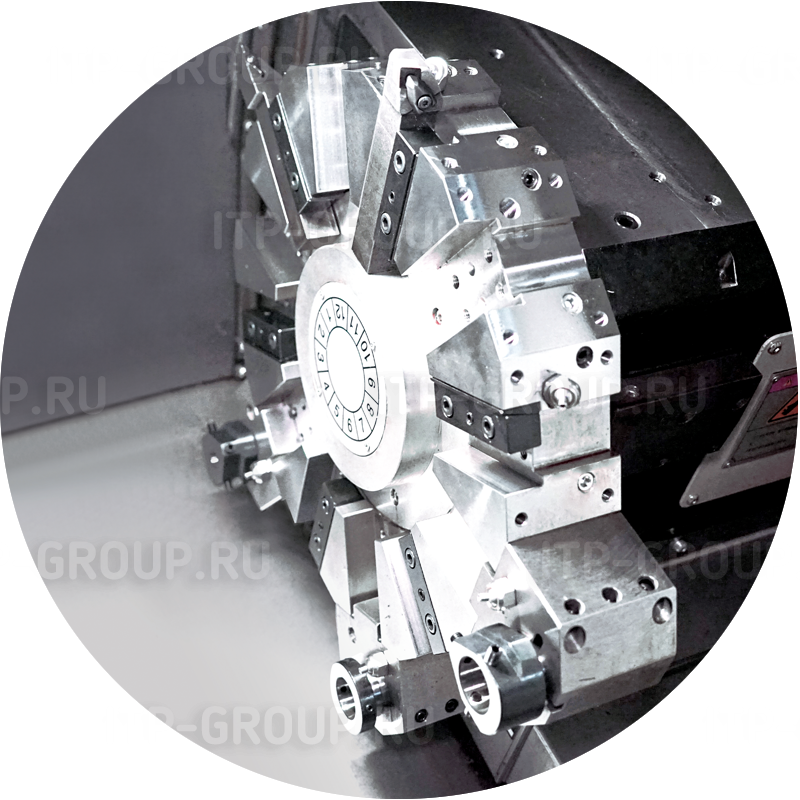

Револьверная головка |
||
| Тип |
сервопривод |
|
|
Количество позиций в револьверной головке |
|
12 |
|
Сечение резцов |
мм |
25х25 |
|
Максимальный диаметр осевого инструмента |
мм |
40 |

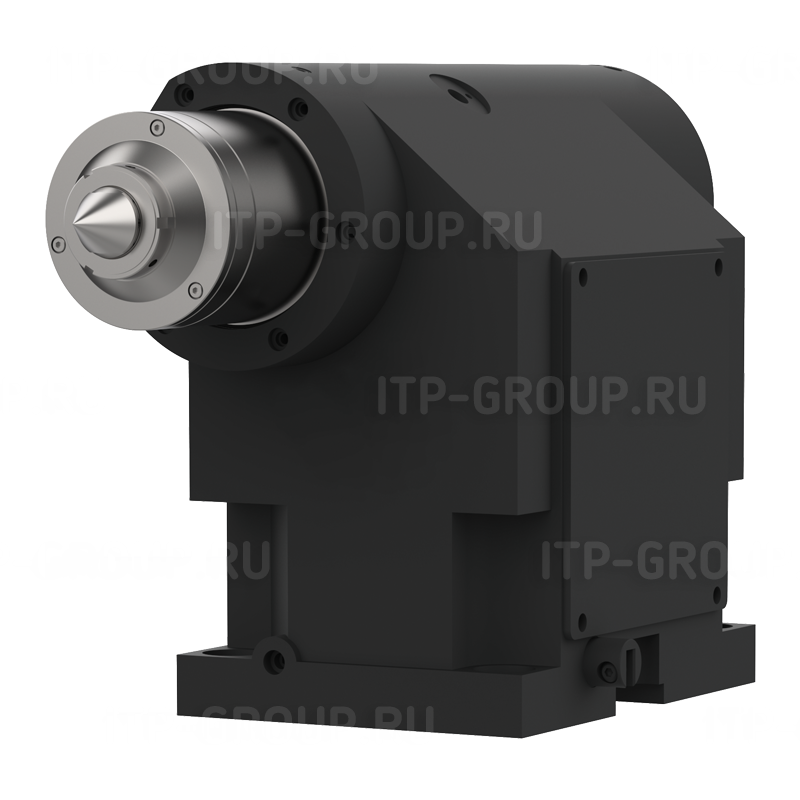

| Задняя бабка | ||
| Конус пиноли |
КМ4 |
|
| Ход пиноли | мм |
90/120 |
| Ход задней бабки | мм |
275 |
| Перемещения |
|
|
| Ход по осям X/Z | мм |
204/357 |
| Быстрые перемещения по осям X/Z | м/мин |
33/36 |
|
Прочее |
||
|
Система ЧПУ |
|
FANUC |
|
Габариты станка (длина х ширина х высота) |
мм |
2180 х 1740 х 1750 |
| Вес станка | тонна |
3,8 |
