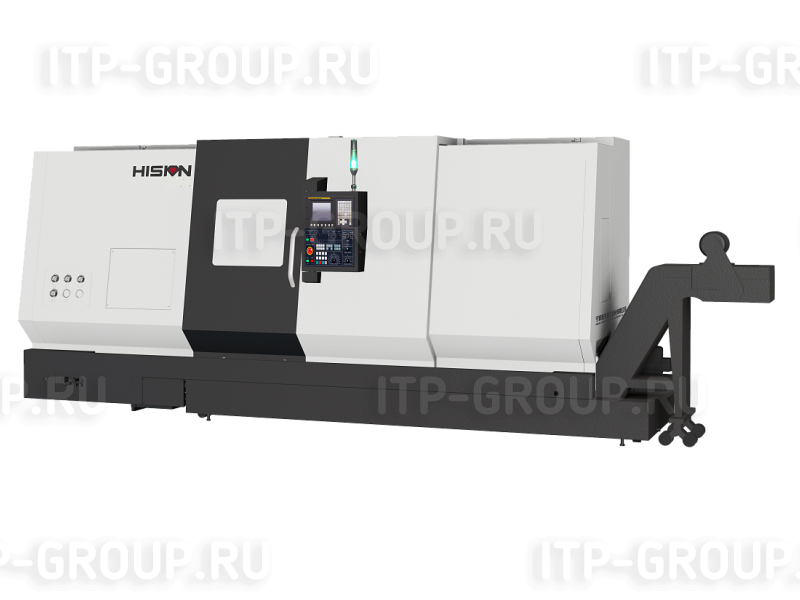

HISION TC40Ax2750

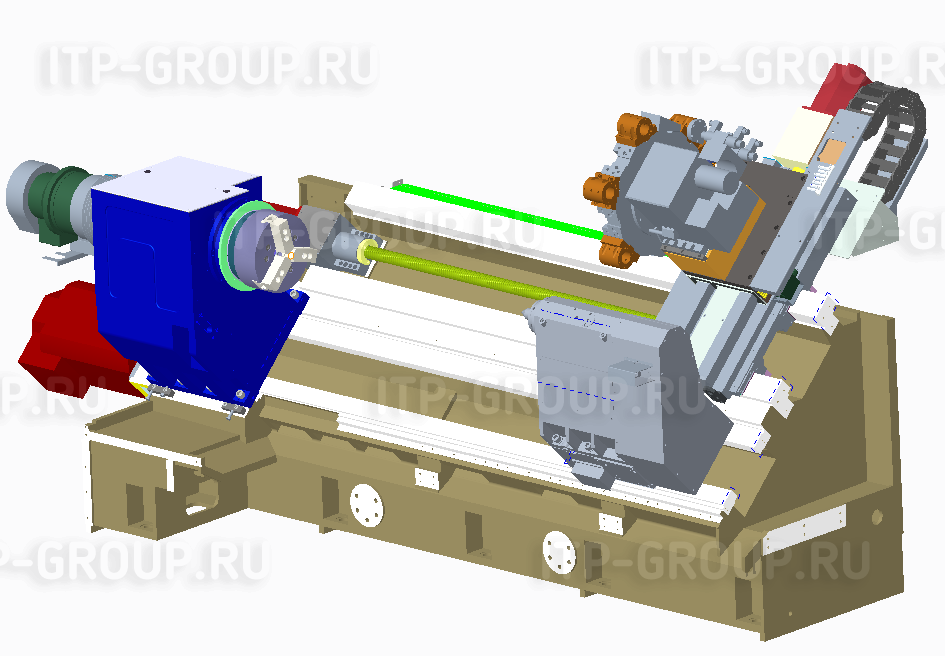

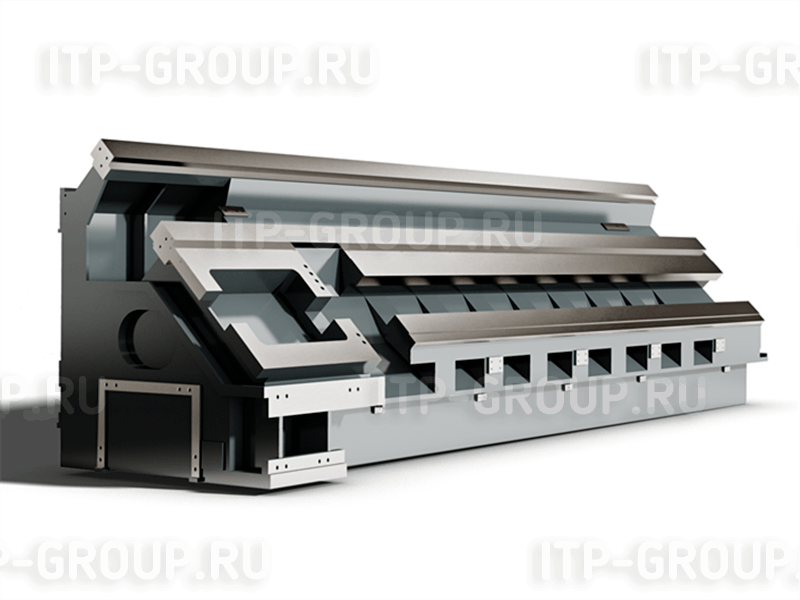

Наклонная станина данного станка является цельнолитой конструкцией с направляющими скольжения. Такая конструкция обеспечивает максимальные показатели при резке, а также снижает вибрацию до минимума. Цельнолитая станина с углом наклона 45 градусов имеет низкий центр тяжести, что обеспечивает дополнительную вибро- и термоустойчивость и точность при обработке.
Большое пятно контакта шпиндельной бабки и станины препятствует возникновению вибраций при точении, обеспечивает максимальную стабильность при высокопроизводительной обработке, а также увеличивает срок эксплуатации станка. Толстые стенки и усилительные ребра элементов несущей конструкции обеспечивают высокую жесткость обрабатывающего центра, исключают скручивания и перекосы, которые могут отражаться на точности обработки.

Преднатянутые шарико-винтовые пары (ШВП) напрямую соединены с двигателями подач осей, обеспечивают высокую скорость и точность перемещений.
На станке HISION TC40A установлены прецизионные ШВП бренда PMI (Тайвань).

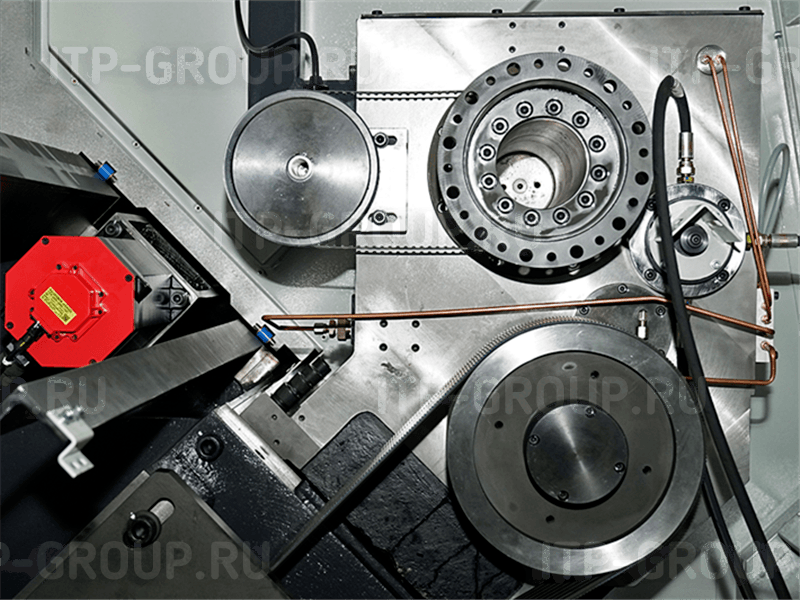

Станок оснащен шпинделем с редукторным приводом собственного производства компании Haitian.
В передней части шпиндельного узла установлены двухрядные цилиндрические (1) и радиально-упорные (2) подшипники для устойчивости к аксиальным и радиальным нагрузкам при обработке. В задней части – цилиндрические подшипники (3) для поддержки конструкции.
Такая конструкция помогает компенсации термических расширений шпинделя. Производитель подшипников – компания NSK (Япония). Класс точности подшипников P4 (1,2) и P5 (3)

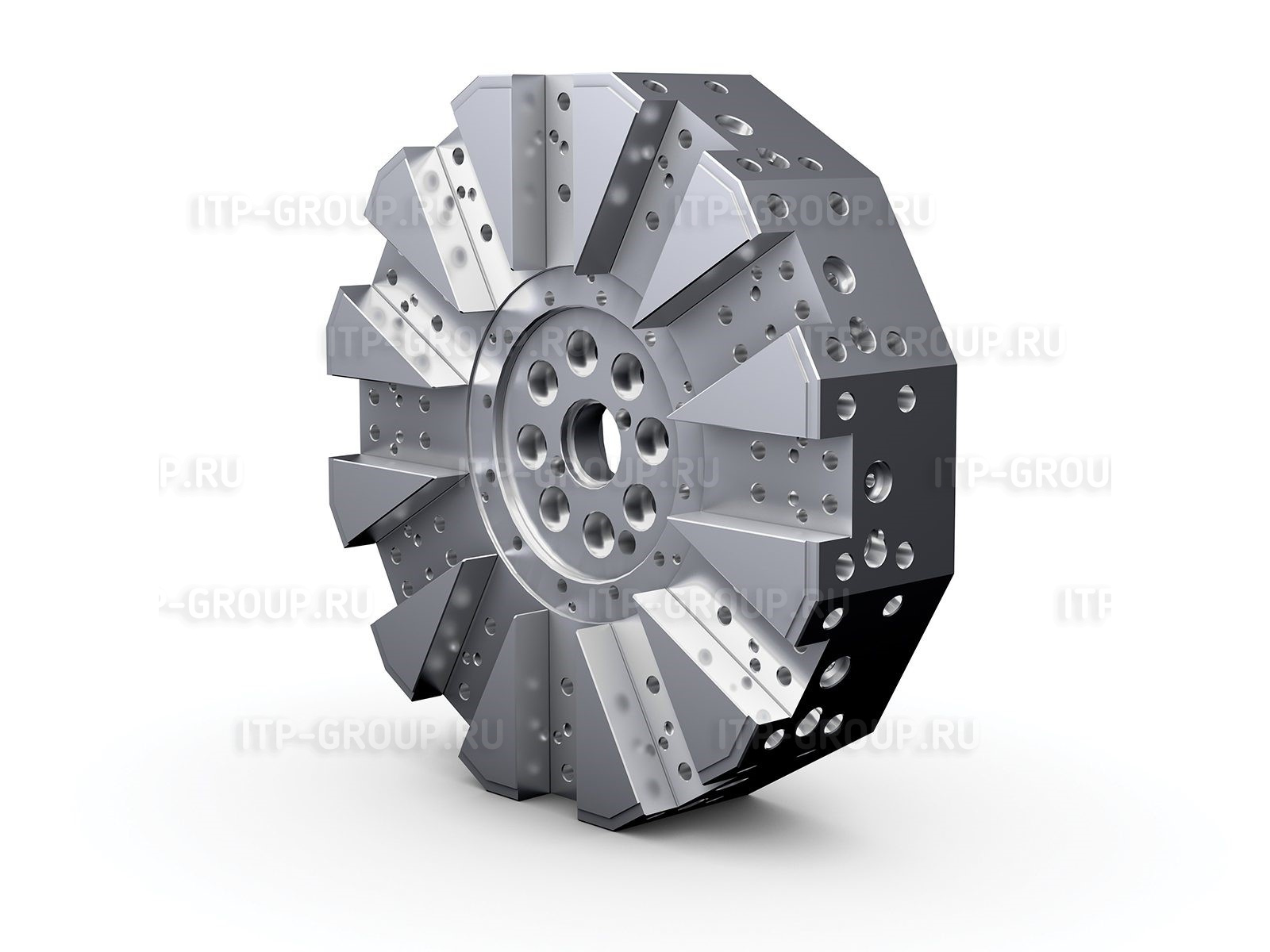

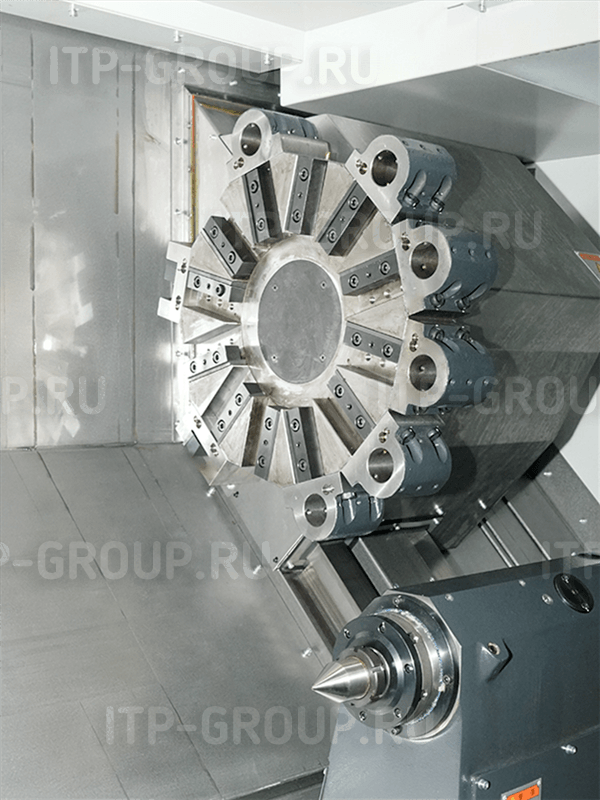

12 позиционная револьверная головка модели LS-320H.
Время смены инструмента: 0,75 сек.
Время смены и фиксации инструмента: 0,85 сек.
Рабочая нагрузка: 40 кгс/см2

Комплектующие:
Контроллер ЧПУ Fanuc (Япония)
ШВП PMI (Тайвань)
Подшипники шпинделя NSK (Япония)
Патрон Strong (Тайвань)
Вращающийся центр Strong (Тайвань)
Револьверная голова Lio shing (Тайвань)
Муфты Miki Pullеy (Япония)
Основные компоненты системы смазки Yongjia-Lube (Китай)
Погружной насос A-RYUNG (Корея)
Компоненты гидравлической системы HYDRAULIK (Тайвань) / NACHI (Япония)
Теплообменники Habor (Тайвань)
Основные электрические компоненты Schneider/Omron/MeanWell (Франция / Япония / Тайвань)
