AVERTUM/HISION HTC200MY

В наличии

Токарный обрабатывающий центр TM2056MY (HTC200MY)

СТАНОК С ОСЬЮ Y И ПРИВОДНЫМ ИНСТРУМЕНТОМ

Серия станков MY - это токарные центры с ЧПУ, оснащенные осью Y и револьверной головкой с приводным инструментом, разработанные с учетом основных принципов высокой эффективности, точности и надежности. Станки оснащены высокоточными ШВП высокой жесткости, мотор-шпинделем высокой жесткости. В их конструкции особое внимание уделяется энергоэффективности и эргономичности управления, что делает оборудование подходящим для обработки сложных деталей в различных отраслях промышленности.

Подбор оснастки

Производитель: HISION (Китай)

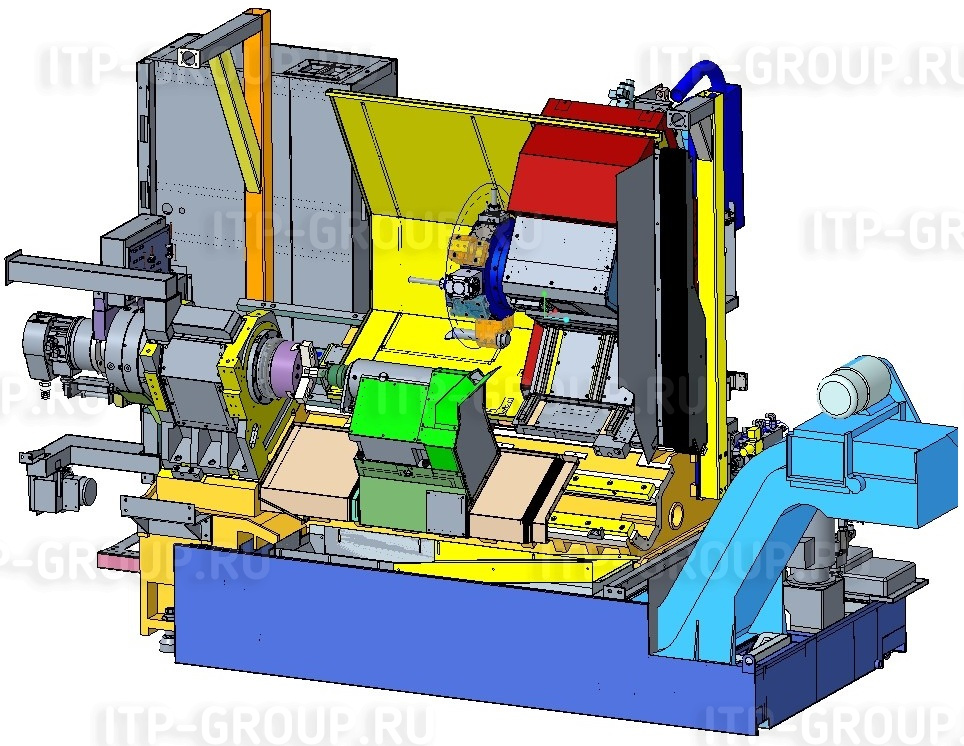

Конструкция станка

Высокоскоростная револьверная головка обеспечивает оптимальную эффективность и быструю скорость смены инструмента.
Прочная конструкция внутренних элементов гарантирует плавную передачу высокого крутящего момента.
Все активные элементы тщательно защищены от попадания СОЖ.
Ось Y клинового исполнения – современная конструкция, увеличивает жесткость и возможности обработки. На станке возможно выполнять большой объем операций: сверление, фрезерование, нарезание резьбы.

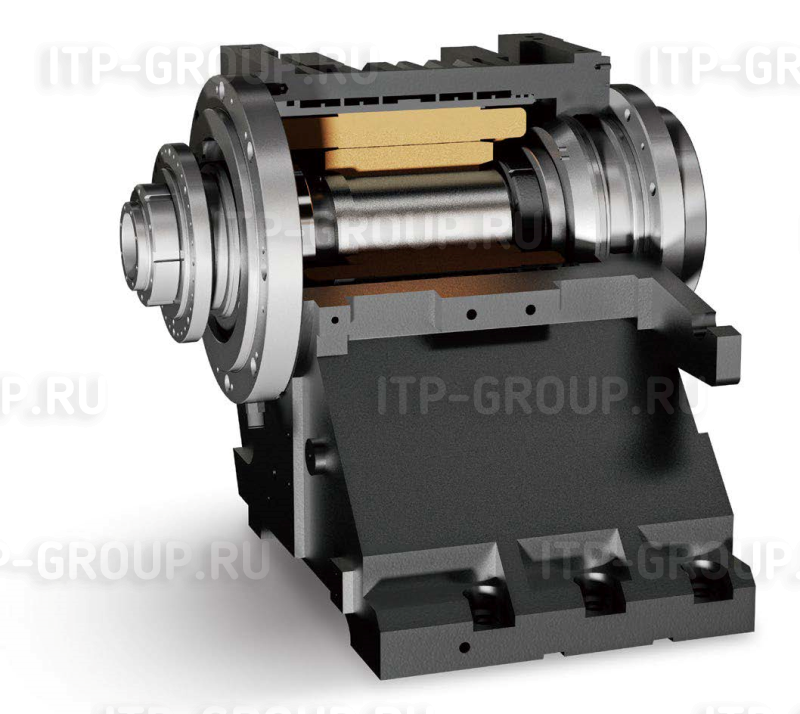

Мотор-шпиндель

Шпиндель приводится в движение встроенным мотором без дополнительных передаточных звеньев.
Высокая статическая и динамическая точность, хорошая стабильность.
Быстрый запуск и останов повышают эффективность производства.
Обеспечиваеся как низкая скорость с высоким крутящим моментом, так и высокоскоростная обработка.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Максимальный диаметр обработки над станиной	мм	650
Максимальный диаметр обработки над суппортом	мм	440
Максимальный диаметр точения	мм	350
Максимальная длина точения	мм	530
Шпиндель
Тип привода		мотор-шпиндель
Максимальная скорость шпинделя	об/мин	4 500
Мощность двигателя	кВт	11/15
Крутящий момент шпинделя	Нм	158/211
Конус шпинделя		А2-6
Максимальный диаметр прутка	мм	40
Перемещения
Ход по оси X	мм	228
Ход по оси Y	мм	110(±55)
Ход по оси Z	мм	623
Быстрые подачи по осям X/Y/Z	м/мин	24/10/30
Тип направляющих		качения
Револьверная головка
Тип револьверной головки		сервоприводная
Количество инструмента/приводного	шт	12/12
Сечение хвостовика инструмента	мм	25х25
Максимальный диаметр осевого инструмента	мм	40
Скорость вращения приводного инструмента	об/мин	4 000
Мощность двигателя приводного инструмента	кВт	3,7/5,5
Задняя бабка
Перемещение задней бабки	мм	570
Конус пиноли		КМ5
Дополнительная информация
Система ЧПУ		Fanuc 0i-TF
Габариты станка (длина х ширина х высота) (без конвейра)	мм	3160 х 1930 х 2140
Вес станка	тонна	5,0
