Токарные станки ЧПУ серии QK
Главная / Токарные станки ЧПУ серии QK
Токарные станки с ЧПУ данной серии в основном разработаны для точения резьбы на нефтепромысле и подходит для точения различных резьб на трубах. Токарные станки отличаются двойным патроном, с полым шпинделем и большим отверстием, для нарезания резьбы на трубах.

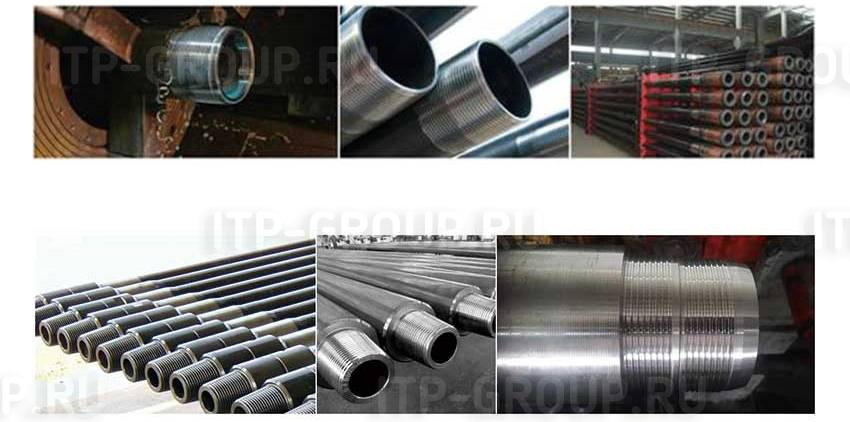

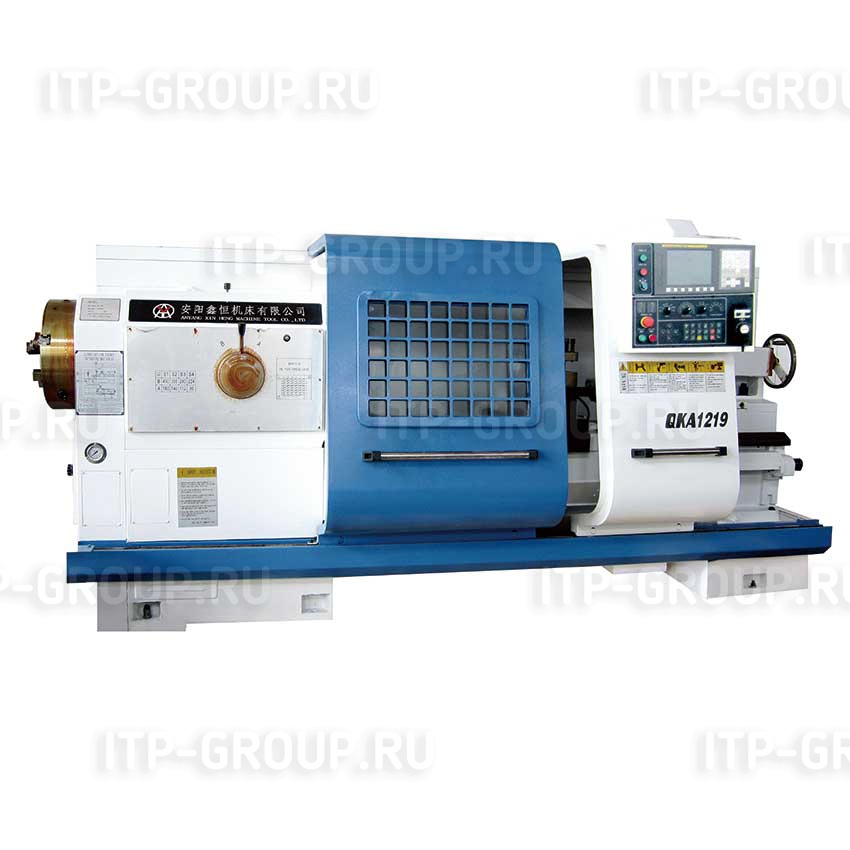

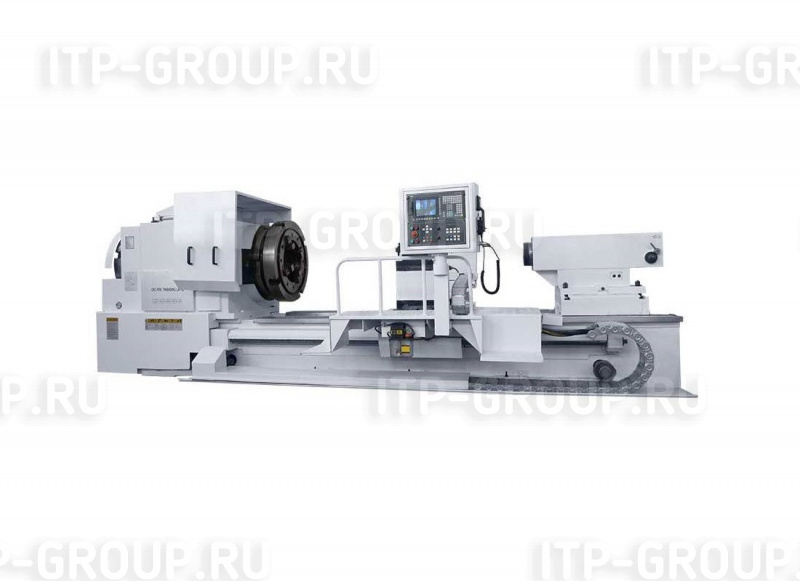

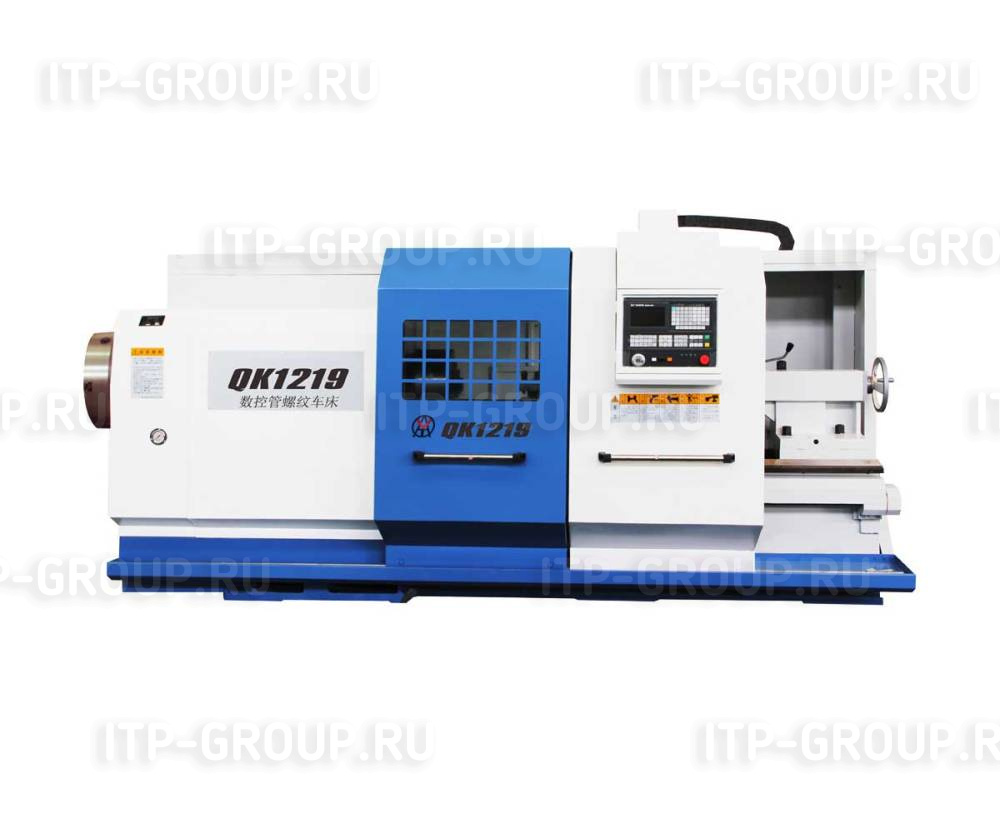

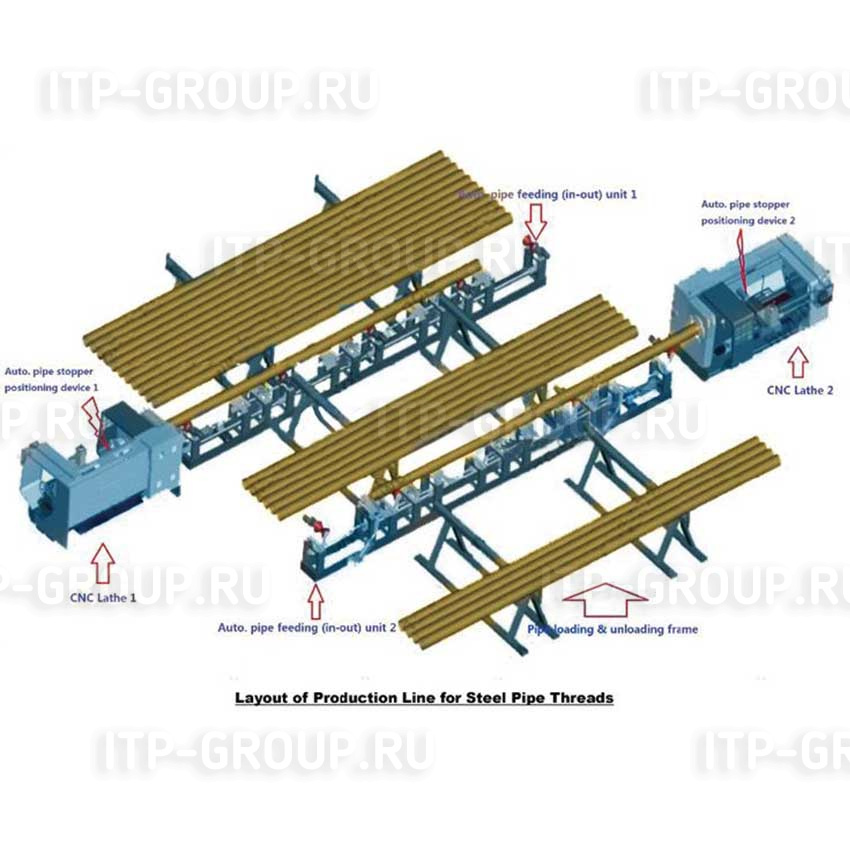

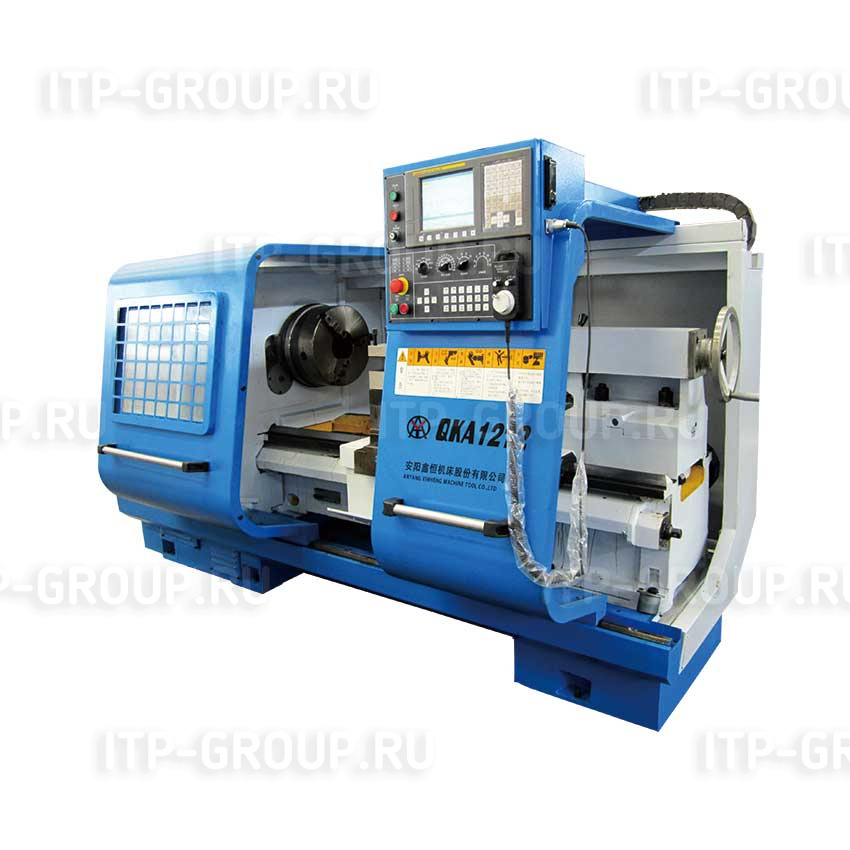

Наиболее заметной особенностью токарных станков с ЧПУ этой серии является установка одного переднего патрона и другого заднего патрона. А отверстие шпинделя намного больше, чем у обычного токарного станка с ЧПУ. Поэтому они широко используется для обработки всех видов чрезвычайно длинных заготовок, таких как масляные трубы API 5CT, масляные кожухи API 5CT, бурильные трубы API 5DP, бурильные втулки, муфты, ниппели, а также обычные валы, цилиндры, диски и т.д.
Особенности:
| Наименование характеристики \ Модель | Ед.изм. | QKJ1213 | QK1219 | QK1222 | |
| Рабочий диапазон |
Наибольший диаметр обработки над станиной |
мм | 630/800 | 630/800 | 630/800 |
|
Наибольший диаметр обработки над суппортом |
мм | 340/520 | 340/520 | 340/520 | |
| Расстояние между центрами | мм | 1000/1500/3000 | 1000/1500/3000 | 1000/1500/3000 | |
| Диапазон нарезания резьбы на трубах | мм | 30-126 | 50-193 | 50-220 | |
| Ширина станины | мм | 550 | 550 | 550 | |
|
Максимальный вес заготовки, устанавливаемой в центрах |
тонна | 3 | 3 | 3 | |
| Шпиндель |
Диаметр отверстия в шпинделе |
мм | 130 | 200 | 225 |
| Регулировка скорости вращения шпинделя | - | бесступенчатая регулировка, ручная передача, 3 диапазона | бесступенчатая регулировка, ручная/гидравлическая передача, 4 диапазона |
бесступенчатая регулировка, ручная/гидравлическая передача, 4 диапазона |
|
| Диапазон оборотов шпинделя | об/мин | 30-720 | 20-550 | 20-550 | |
| Зажимной патрон | мм | 400 3-х кулачковый ручной | 500 3-х кулачковый ручной | 500 3-х кулачковый ручной | |
| Резцедержатель |
Сечение хвостовика инструмента |
мм | 32*32 | 32*32 | 32*32 |
| Тип резцедержателя | - | V4 | V4 | V4 | |
| Подача | Максимальный ход по оси X | мм | 320/420 | 320/420 | 320/420 |
| Максимальный ход по оси Z | мм | 850/1350/2850 | 850/1350/2850 | 850/1350/2850 | |
| Быстрая скорость перемещения по оси X | мм/мин | 4000 | 4000 | 4000 | |
|
Быстрая скорость перемещения по оси Z |
мм/мин | 6000 | 6000 | 6000 | |
| Задняя бабка | Диаметр пиноли задней бабки | мм | 100 | 100 | 100 |
|
Конус пиноли |
- | MT5 | MT5 | MT5 | |
| Максимальный ход пиноли задней бабки | мм | 250 | 250 | 250 | |
| Энергосистема |
Мощность главного привода |
кВт | 11 | 11 | 11 |
| Мощность двигателя насоса охлаждения | кВт | 0.125 | 0.125 | 0.125 | |
| Прочие | Система ЧПУ | - | Siemens 808D | Siemens 808D | Siemens 808D |
| Ширина*Высота | мм | 1800*1850 | 1880*1850 | 1880*1850 | |
| Длина | мм | 3300/3800/5300 | 3300/3800/5300 | 3300/3800/5300 | |
| Вес, нетто | кг | 4500/5000/6000 | 4600/5100/6100 | 4700/5200/6200 | |
| Примечание: диаметр обработки над станиной/расстояние между центрами можно изменить по индивидуальному заказу. | |||||
|
Наименование характеристики \ Модель |
Ед.изм. | QK1225 | QK1227 | |
|
Рабочий диапазон |
Наибольший диаметр обработки над станиной |
мм | 800 | 800 |
|
Наибольший диаметр обработки над суппортом |
мм | 480 | 480 | |
|
Расстояние между центрами |
мм | 1000/1500/3000 | 1000/1500/3000 | |
|
Диапазон нарезания резьбы на трубах |
мм | 120-250 | 130-270 | |
| Ширина станины | мм | 600 | 600 | |
|
Максимальный вес заготовки, устанавливаемой в центрах |
тонна | 4 | 4 | |
|
Шпиндель |
Диаметр отверстия в шпинделе |
мм | 255 | 280 |
|
Регулировка скорости вращения шпинделя |
- |
бесступенчатая регулировка, ручная/гидравлическая передача, 4 диапазона |
бесступенчатая регулировка, ручная/гидравлическая передача, 4 диапазона |
|
|
Диапазон оборотов шпинделя |
об/мин | 20-420 | 20-420 | |
|
Зажимной патрон |
мм | 630 4-х кулачковый ручной | 630 4-х кулачковый ручной | |
|
Резцедержатель |
Сечение хвостовика инструмента |
мм | 32*32 | 32*32 |
|
Тип резцедержателя |
- | V4 | V4 | |
|
Подача |
Максимальный ход по оси X |
мм | 420 | 420 |
|
Максимальный ход по оси Z |
мм | 850/1350/2850 | 850/1350/2850 | |
|
Быстрая скорость перемещения по оси X |
мм/мин | 4000 | 4000 | |
|
Быстрая скорость перемещения по оси Z |
мм/мин | 6000 | 6000 | |
|
Задняя бабка |
Диаметр пиноли задней бабки |
мм | 120 | 120 |
|
Конус пиноли |
- | MT6 | MT6 | |
| Максимальный ход пиноли задней бабки | мм | 250 | 250 | |
|
Энергосистема |
Мощность главного привода |
кВт | 15 | 15 |
|
Мощность двигателя насоса охлаждения |
кВт | 0.125 | 0.125 | |
| Прочие |
Система ЧПУ |
- | Siemens 808D | Siemens 808D |
|
Ширина*Высота |
мм | 1930*1900 | 1930*1900 | |
|
Длина |
мм | 3600/4100/5600 | 3600/4100/5600 | |
| Вес, нетто | кг | 6000/6500/7500 | 6200/6700/7700 | |
|
Примечание: диаметр обработки над станиной/расстояние между центрами можно изменить по индивидуальному заказу. |
||||
|
Наименование характеристики \ Модель |
Ед.изм. |
QK1232 | QK1238 | QK1243 | QK1250 | QK1263 | |
|
Рабочий диапазон |
Наибольший диаметр обработки над станиной |
мм | 1000 | 1000 | 1000 | 1200 | 1400 |
|
Наибольший диаметр обработки над суппортом |
мм | 610 | 610 | 610 | 710 | 800 | |
|
Расстояние между центрами |
мм | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
|
Диапазон нарезания резьбы на трубах |
мм | 190-320 | 190-380 | 270-430 | 330-510 | 330-630 | |
| Ширина станины | мм | 755 | 755 | 755 | 755 | 1100 | |
|
Максимальный вес заготовки, устанавливаемой в центрах |
тонна | 6 | 6 | 6 | 6 | 10 | |
|
Шпиндель |
Диаметр отверстия в шпинделе |
мм | 330 | 390 | 440 | 520 | 640 |
|
Регулировка скорости вращения шпинделя |
- |
бесступенчатая регулировка, ручная/гидравлическая передача, 3 диапазона |
бесступенчатая регулировка, ручная/гидравлическая передача, 3 диапазона |
бесступенчатая регулировка, ручная/гидравлическая передача, 3 диапазона |
бесступенчатая регулировка, ручная/гидравлическая передача, 3 диапазона |
бесступенчатая регулировка, ручная/гидравлическая передача, 3 диапазона |
|
|
Диапазон оборотов шпинделя |
об/мин | 10-280 | 8-205 | 8-205 | 8-190 | 2-120 | |
|
Зажимной патрон |
мм | 780 4-х кулачковый электрический | 850 4-х кулачковый электрический | 1000 4-х кулачковый электрический | 1000 4-х кулачковый электрический | 1250 4-х кулачковый ручной | |
|
Резцедержатель |
Сечение хвостовика инструмента |
мм | 40*40 | 40*40 | 40*40 | 50*50 | 50*50 |
|
Тип резцедержателя |
- | V4 | V4 | V4 | V4 | V4 | |
|
Подача |
Максимальный ход по оси X |
мм | 520 | 520 | 520 | 520 | 750 |
|
Максимальный ход по оси Z |
мм | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 | |
|
Быстрая скорость перемещения по оси X |
мм/мин | 4000 | 4000 | 4000 | 4000 | 4000 | |
|
Быстрая скорость перемещения по оси Z |
мм/мин | 4000 | 4000 | 4000 | 4000 | 4000 | |
|
Задняя бабка |
Диаметр пиноли задней бабки |
мм | 160 | 160 | 160 | 160 | 260 (вращающаяся пиноль) |
|
Конус пиноли |
- | MT6 | MT6 | MT6 | MT6 | Metric 80 | |
|
Максимальный ход пиноли задней бабки |
мм | 300 | 300 | 300 | 300 | 300 | |
|
Энергосистема |
Мощность главного привода |
кВт | 22 | 22 | 22 | 22 | 37 |
|
Мощность двигателя насоса охлаждения |
кВт | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
|
Прочие |
Система ЧПУ |
- | Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D | Siemens 808D |
|
Ширина*Высота |
мм | 2080*2080 | 2220*2120 | 2220*2120 | 2300*2200 | 2500*2500 | |
|
Длина |
мм | 5000/6500 | 5000/6500 | 5000/6500 | 5000/6500 | 5600/7100 | |
|
Вес, нетто |
кг | 11500/12500 | 12000/13000 | 13000/14000 | 15000/16000 | 18000/19300 | |
|
Примечание: диаметр обработки над станиной/расстояние между центрами можно изменить по индивидуальному заказу. |
|||||||
