Токарные станки ЧПУ серии QKH

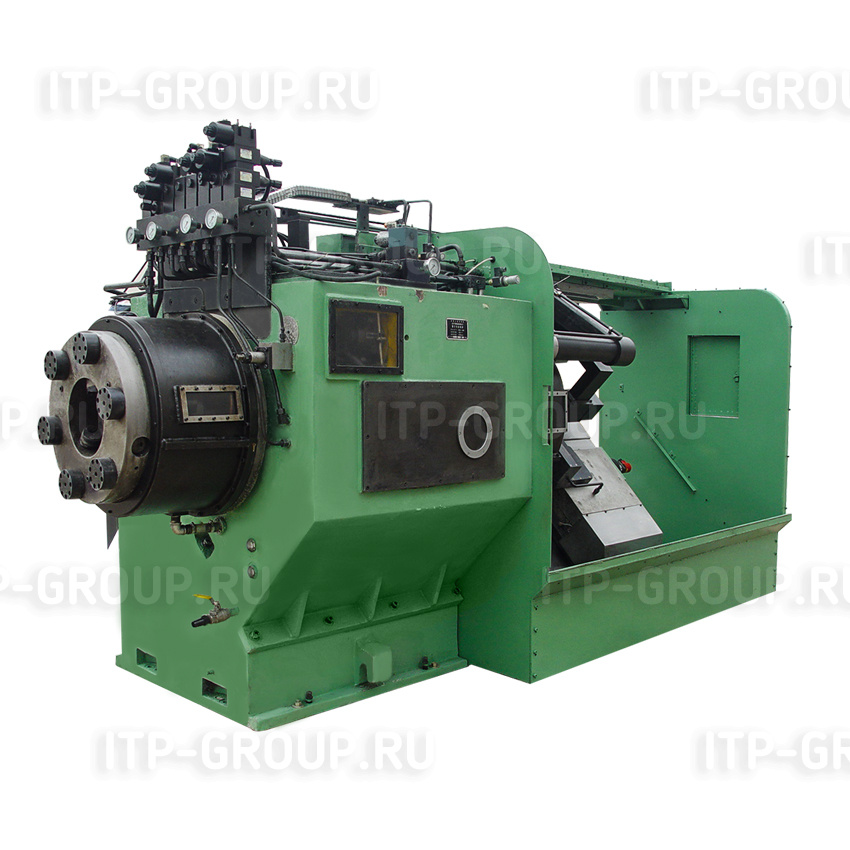

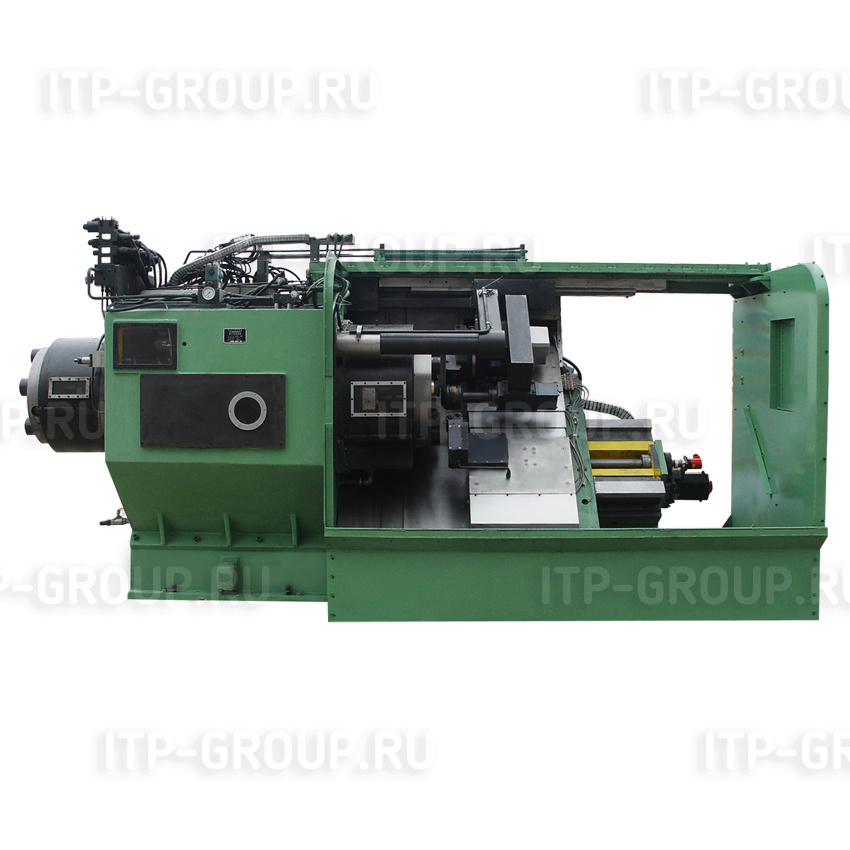

Токарный станок для нарезания резьбы на трубах с наклонной станиной с ЧПУ оснащен 2 держателями инструментов (4 инструмента) для грубой и точной обработки конуса и резьбы, снятия внутренней и наружной фаски и торцевой обработки на конце трубы одновременно, что значительно повышает производительность и особенно подходит для массового производства. Например, требуется всего около 50 секунд (от подачи до выгрузки), чтобы закончить один конец бурильной трубы API 5DP диаметром 5′1/2 ".

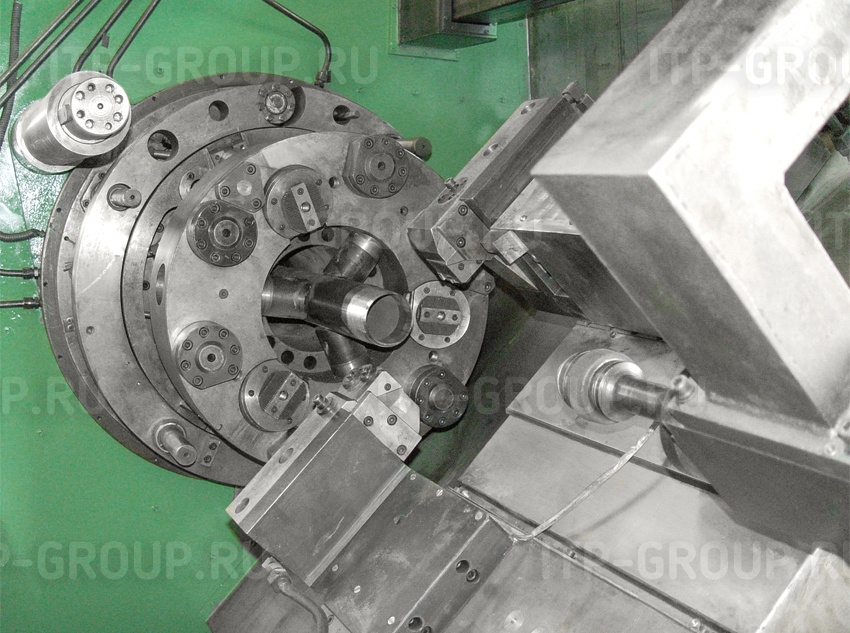

Чтобы повысить жесткость и стабильность трубы в процессе механической обработки, а также обеспечить соответствие точности обработки требованиям, на токарном станке используется зажимное устройство с тремя точками опоры для обработанной трубы. Конец расширителя труб, установленного на главном валу расширителя труб, входит в конец обрабатываемой трубы для внутреннего центрирования и зажима. Наружный зажим обработанной трубы двумя патронами, установленными на обоих концах шпинделя на передней бабке.

Для повышения точности передачи и стабильности системы подачи и устранения зазора при механическом перемещении, токарный станок оснащен высокоточным шариковым винтом и линейной направляющей. Серия конфигураций, используемых в токарном станке, эффективно обеспечивает соответствие точности обрабатываемой трубной резьбы требованиям стандарта API.

Токарные станки этой серии оснащены системой управления FANUC; шпиндель приводится в движение двигателем постоянного тока мощностью 132 кВт.

Может быть оснащен механизмом автоматической загрузки и выгрузки, который может осуществлять автоматическое выравнивание, загрузку, подачу, поддержку при повороте труб и выгрузке. Все действия автоматического механизма загрузки и выгрузки контролируются ПЛК системы токарного станка с ЧПУ.
