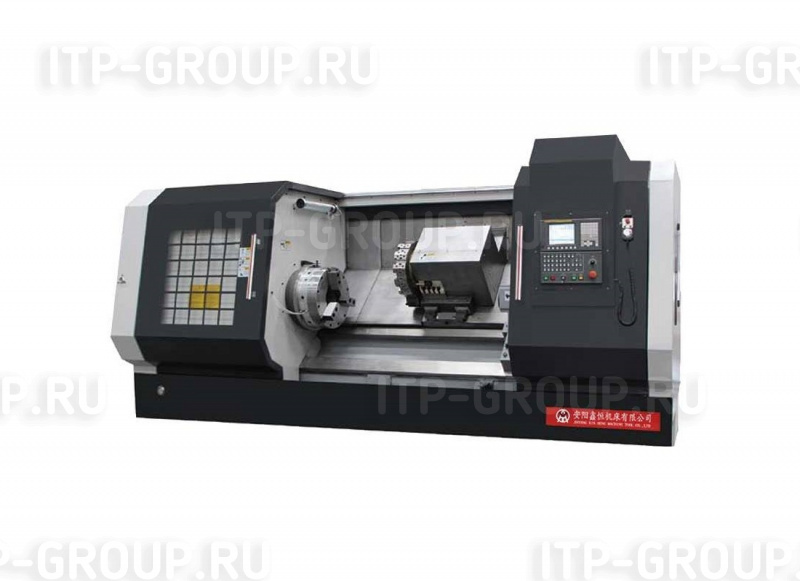

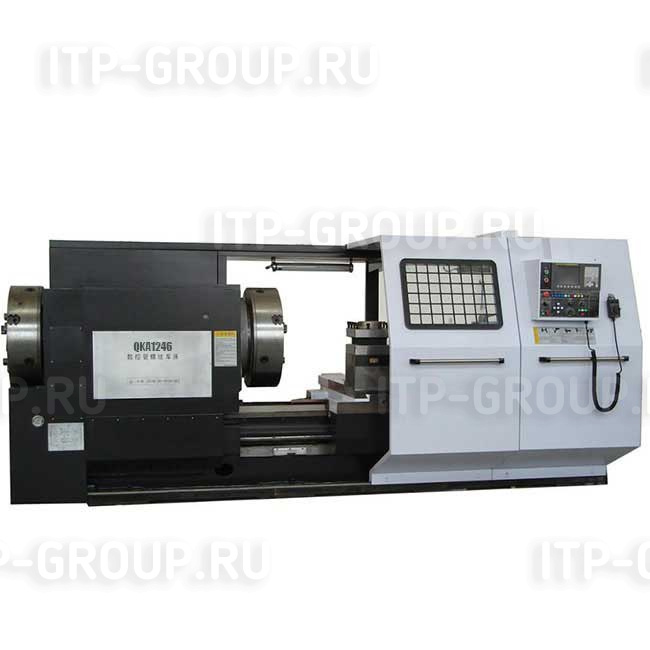

Токарные станки ЧПУ серии QKX

Серия токарных станков с ЧПУ с наклонной станиной - это автоматический токарный станок нового типа с высокой точностью и высокой эффективностью, оснащенный передовыми комплектующими, такими как сервопривод или силовая револьверная головка и т.д. Токарный станок этой серии способен обрабатывать дуговые, прямые и наклонные цилиндрические заготовки, а также токарные резьбы и т.д.

Производитель: Anyang Xinheng Machine Tool Co. Ltd. (Китай)

Особенности:

Диаметр шпинделя 120/150/200/225/230/280/305/390/520 мм.
Двойные пневматические/электрические полые патроны.
Наклонная станина под углом 45 °, с хорошей точностью и жесткостью, легко поддается удалению стружки.
Направляющая токарного станка закалена устройством индукционной закалки, толщина закаленного слоя составляет 2-3 мм, твердость составляет 52 HRC.
В качестве опции предлагаются горизонтальная гидравлическая револьверная головка, револьверная головка с механическим приводом, электрическая поворотная задняя бабка, фрезерная силовая головка и гидравлический устойчивый упор.

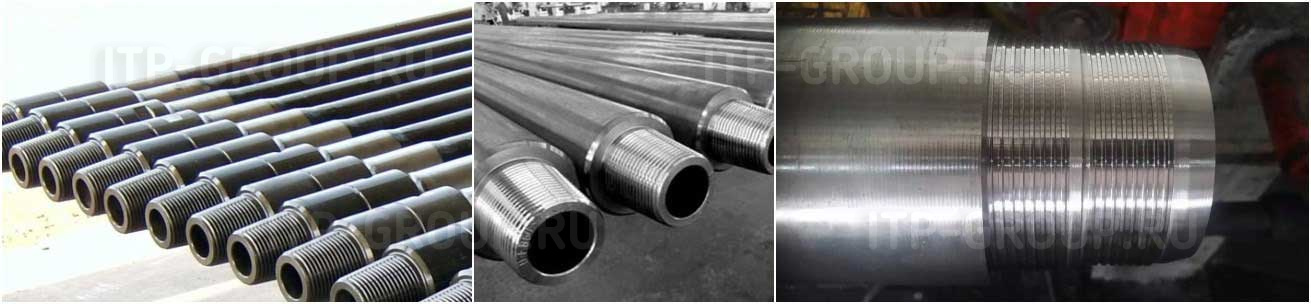

Точность токарного станка соответствует стандарту API spec 5B для нарезания резьбы.

Наименование характеристики \ Модель		Ед.изм.	QKX1212	QKX1215	QKX1222	QKX1227	QKX1238	QKX1250
	Угол наклона станины	°	45	45	45	45	45	45
Рабочий диапазон	Наибольший диаметр обработки над станиной	мм	630	630	680	900	1200	1200
	Максимальный диаметр точения	мм	600	600	600	600	710	710
	Диаметр обработки над суппортом	мм	440	440	450	600	710	710
	Расстояние между центрами	мм	1000	1000	920	1000	1000	4000
	Диапазон нарезания резьбы на трубах	мм	110	140	220	300	380	500
Шпиндель	Торец шпинделя	-	A2-11	A2-11	A2-15	Short cylinder	Резьба	Резьба
	Диаметр отверстия в шпинделе	мм	120	150	230	305	390	520
	Максимальная скорость вращения шпинделя	об/мин	800	800	550	350	190	190
Револьверная головка	Сечение хвостовика инструмента	мм	32*32	32*32	32*32	32*32	32*32	32*32
Револьверная головка	Тип револьверной головки	-	H8 гидравлическая	H8 гидравлическая	H8 гидравлическая	H8 гидравлическая	H8 гидравлическая	H8 гидравлическая
Подача	Ход по оси X	мм	335	335	350	375	375	375
	Ход по оси Z	мм	1100	1100	1140	1250	1250	3750
	Быстрая скорость перемещения по оси X	мм/мин	4000	4000	4000	10000	10000	10000
	Быстрая скорость перемещения по оси Z	мм/мин	6000	6000	6000	12000	12000	12000
Задняя бабка	Диаметр пиноли задней бабки	мм	130	130	140	170	170	170
	Конус пиноли	-	MT5	MT5	MT6	MT6	MT6	MT6
	Максимальный ход пиноли задней бабки	мм	100	100	200	180	180	180
Энергосистема	Мощность главного привода	кВт	15	15	22	22	22	22
Энергосистема	Мощность двигателя насоса охлаждения	кВт	0.55	0.55	0.55	0.55	0.55	0.55
Прочие	Ширина*Высота	мм	2050*2300	2050*2300	2100*2300	2182*2100	2482*2300	2482*2300
	Длина	мм	4850	4850	6600	6700	7000	10000
	Вес, нетто	кг	7500	7500	12000	14300	21500	28000

Наименование характеристики \ Модель		Ед.изм	QKX1219J	QKX1222J	QKX1225J	QKX1227J
	Угол наклона станины	°	45	45	45	45
Рабочий диапазон	Наибольший диаметр обработки над станиной	мм	600	600	600	600
	Максимальный диаметр точения	мм	450	450	450	450
	Диаметр обработки над суппортом	мм	450	450	450	450
	Расстояние между центрами	мм	600	600	600	600
	Диапазон нарезания резьбы на трубах	мм	190	220	250	275
Шпиндель	Торец шпинделя	-	Short cylinder	Short cylinder	Short cylinder	Short cylinder
	Диаметр отверстия в шпинделе	мм	200	225	255	280
	Максимальная скорость вращения шпинделя	об/мин	550	550	450	450
Резцедержатель	Сечение хвостовика инструмента	мм	32*32	32*32	32*32	32*32
Резцедержатель	Тип резцедержателя	-	V4 электрический	V4 электрический	V4 электрический	V4 электрический
Подача	Ход по оси X	мм	350	350	350	350
	Ход по оси Z	мм	600	600	600	600
	Быстрая скорость перемещения по оси X	мм/мин	4000	4000	4000	4000
	Быстрая скорость перемещения по оси Z	мм/мин	6000	6000	6000	6000
Задняя бабка	Диаметр пиноли задней бабки	мм	Без задней бабки	Без задней бабки	Без задней бабки	Без задней бабки
	Конус пиноли	-	-	-	-	-
	Максимальный ход пиноли задней бабки	мм	-	-	-	-
Энергосистема	Мощность главного привода	кВт	22	22	22	22
Энергосистема	Мощность двигателя насоса охлаждения	кВт	0.55	0.55	0.55	0.55
Прочие	Ширина*Высота	мм	2250*2350	2250*2350	2250*2350	2250*2350
	Длина	мм	5100 (включая конвейер для стружки)	5100 (включая конвейер для стружки )	5100 (включая конвейер для стружки)	5100 (включая конвейер для стружки)
	Вес, нетто	кг	10300	10500	11300	11500
