Токарные станки для обработки труб

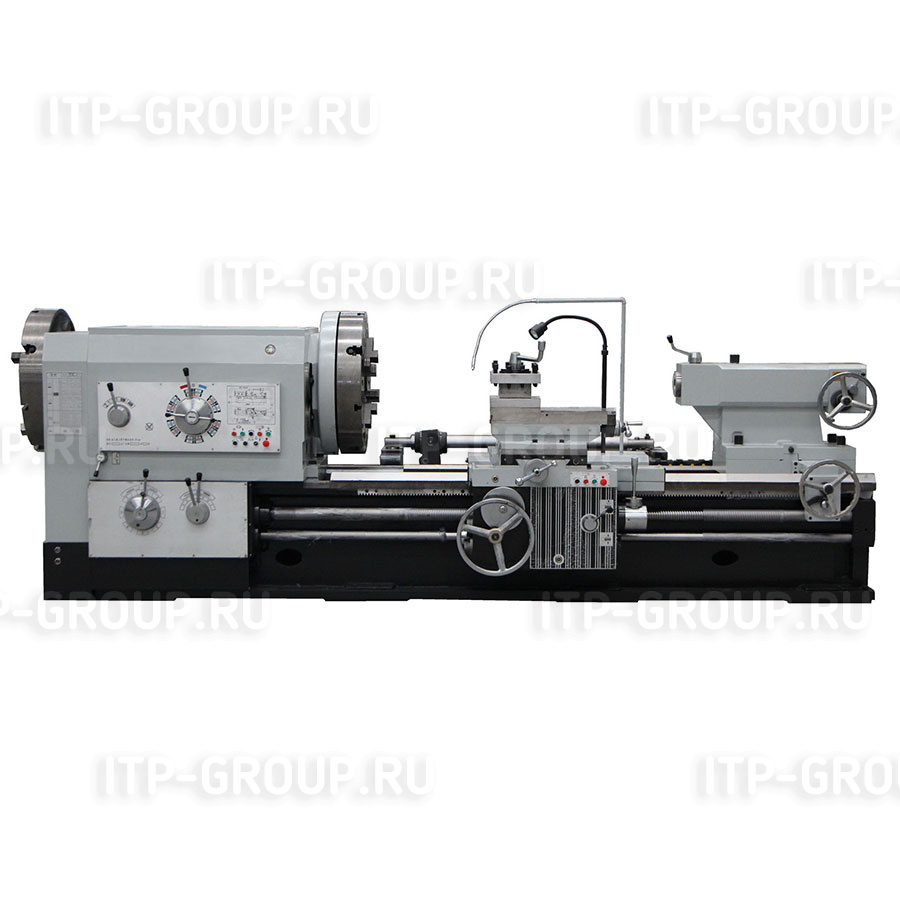

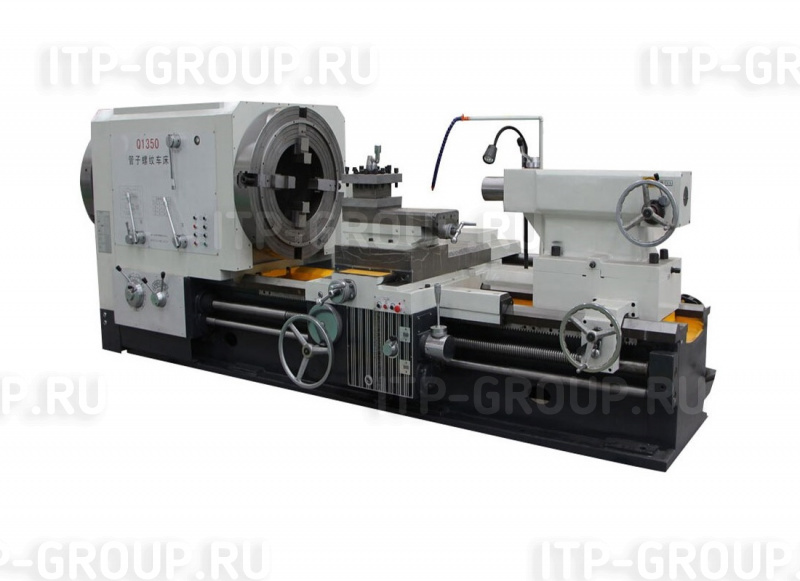

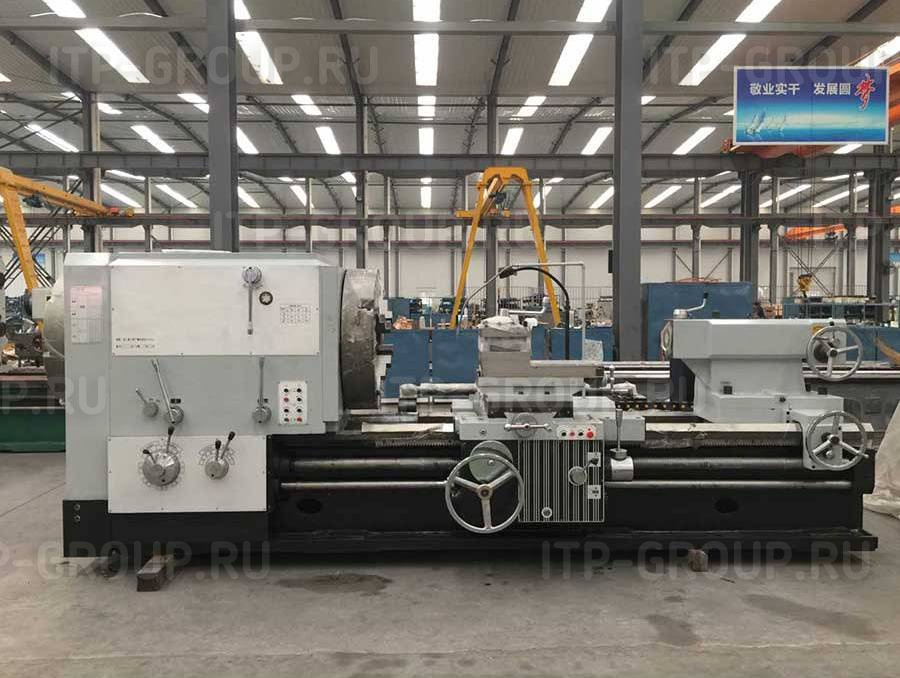

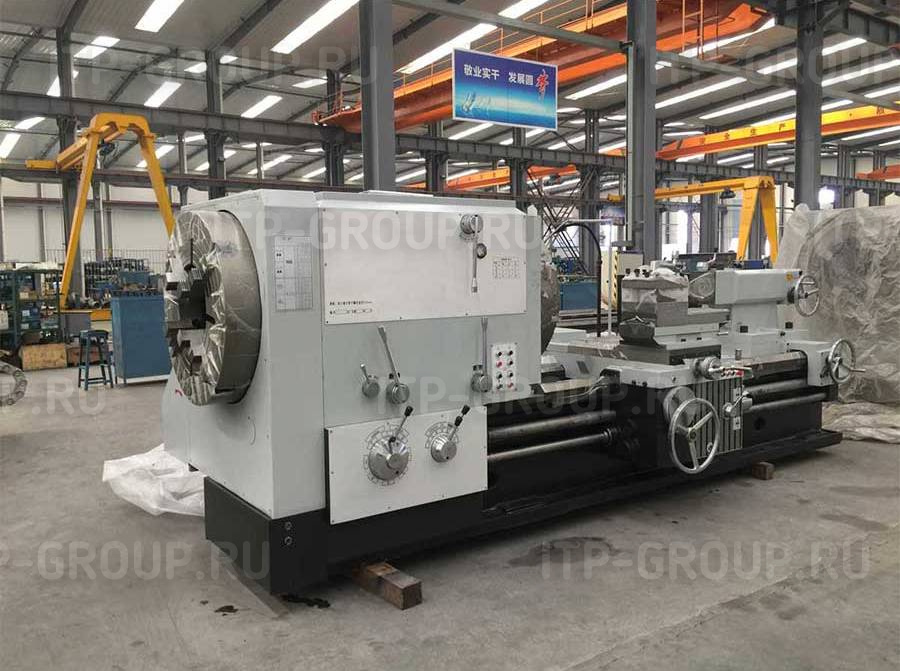

Токарные станки серии Q12

Токарные станки серии Q12
Токарные станки серии Q12

 Токарные станки для нарезания резьбы на трубах серии Q12, в основном используются для точения внутренней и внешней резьбы, включая метрическую и дюймовую резьбу, а также имеющие все общие функции обычного токарного станка, такие как обработка внутреннего отверстия, торца валов и дисков, эта серия оснащена коническим направляющим устройством, которое позволяет этой серии технологическая коническая резьба, эта серия широко используется в таких отраслях промышленности, как добыча нефти, добыча полезных ископаемых, химические трубопроводы и геологоразведка, для обработки и ремонта бурильных труб, буровых штанг, резьбовых соединений и так далее.

Производитель: Anyang Xinheng Machine Tool Co. Ltd. (Китай)
Производитель

Ширина станины: 550 мм и 600 мм

  • Диаметр шпинделя 130/200/225/280 мм.
  • Двойные полые патроны.
  • Максимальная заготовка для этих токарных станков составляет 3000/4000 кг.
  • В станине этих токарных станков имеются наклонные отверстия для отвода стружки, которая легко удаляется.
  • Направляющие данных токарных станков закалены устройством индукционной закалки, толщина закаленного слоя составляет 2-3 мм, твердость составляет 52 HRC.
  • Коническая насадка, быстросменная стойка инструмента, DRO, шлифовальная насадка, фрезерная силовая головка, поворотная задняя бабка, моторизованная задняя бабка доступны в качестве опции.

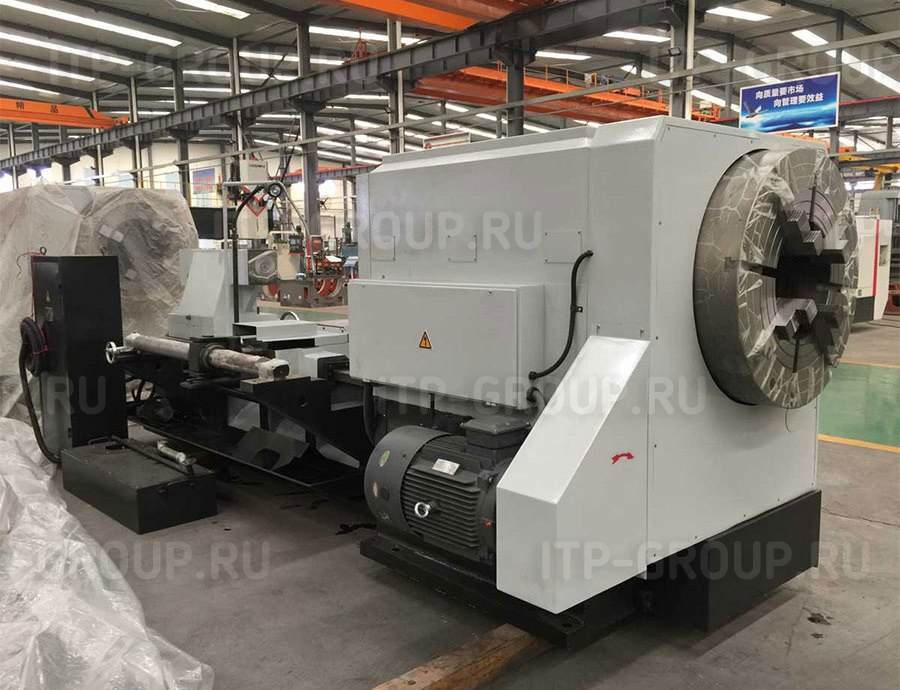

Ширина станины: 755 мм
  • Диаметр шпинделя 280/330/390/440/520 мм.

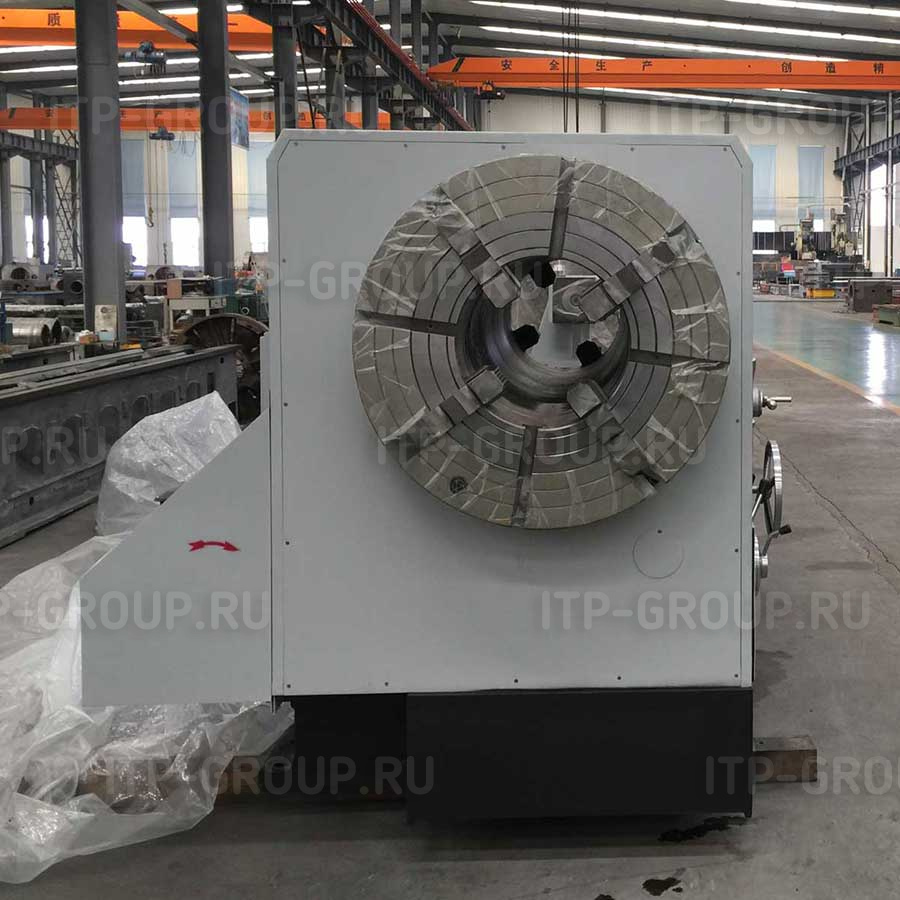

  • Двойные 4-кулачковые полые патроны.
  • Максимальная заготовка для станка составляет 6000 кг.
  • В станине этих токарных станков имеются наклонные отверстия для отвода стружки, которая легко удаляется.
  • Направляющие данных токарных станков закалены устройством индукционной закалки, толщина закаленного слоя составляет 2-3 мм, твердость составляет 52 HRC.
  • Коническая насадка, быстросменная стойка инструмента, DRO, шлифовальная насадка, фрезерная силовая головка, поворотная задняя бабка, моторизованная задняя бабка доступны в качестве опции.

Ширина станины 550-600 мм

Наименование характеристики \ Модель
 Ед.изм. Q1213 Q1219 Q1222 Q1225 Q1227
Рабочий диапазон
 Наибольший диаметр обработки над станиной
 мм 630/800 630/800 630/800 800 800
Наибольший диаметр обработки над суппортом
 мм 340/520 340/520 340/520 480 480
Расстояние между центрами
 мм 1500/3000 1500/3000 1500/3000 1500/3000 1500/3000
Диапазон нарезания резьбы на трубах
 мм 30-126 50-193 50-220 50-250 50-270
Ширина станины мм 550 550 550 600 600
Максимальный вес заготовки, устанавливаемой в центрах
 тонна 3 3 3 4 4
Шпиндель Диаметр отверстия в шпинделе
 мм 130 200 225 255 280
Регулирование скорости вращения шпинделя - Вперед: 18 диапазонов; Назад: 9 диапазонов Бесступенчатая регулировка, 4 диапазона Бесступенчатая регулировка, 4 диапазона
 Бесступенчатая регулировка, 4 диапазона
 Бесступенчатая регулировка, 4 диапазона
Диапазон оборотов шпинделя
 об/мин 30-650 20-550 20-550 20-420 20-420
Зажимной патрон
 мм 400 3-х кулачковый ручной 520 4-х кулачковый ручной 520 4-х кулачковый ручной 630 4-х кулачковый ручной 630 4-х кулачковый ручной
Резцедержатель Сечение хвостовика инструмента
 мм 30*30 32*32 32*32 32*32 32*32
Тип резцедержателя
 - V4 V4 V4 V4 V4
Подача Максимальный ход по оси X
 мм 320/420 320/420 320/420 420 420
Максимальный ход по оси Z
 мм 1350/2850 1350/2850 1350/2850 1250/2750 1250/2750
Количество и диапазон подачи по оси X - 22/0.02-0.45 22/0.02-0.45 22/0.02-0.45 22/0.02-0.45 22/0.02-0.45
Количество и диапазон подачи по оси Z
 - 26/0.07-1.33 26/0.07-1.33 26/0.07-1.33 26/0.07-1.33 26/0.07-1.33
Быстрая скорость перемещения по оси X
 мм/мин 2300 2300 2300 2300 2300
Быстрая скорость перемещения по оси Z
 мм/мин 4000 4000 4000 4000 4000
Количество и диапазон метрических резьб - 52/1-24 1-15 1-15 1-15 1-15
Количество и диапазон дюймовых резьб - 40/28-2 14-1 14-1 14-1 14-1
Задняя бабка Диаметр пиноли задней бабки
 мм 100 100 100 120 120
Конус пиноли
 - MT5 MT5 MT5 MT6 MT6
Максимальный ход пиноли задней бабки
 мм 250 250 250 250 250
Прочие Мощность главного привода
 кВт 11 11 11 15 15
Мощность двигателя быстрого перемещения кВт 0.3 0.3 0.3 1.1 1.1
Мощность двигателя насоса охлаждения
 кВт 0.125 0.125 0.125 0.125 0.125
Ширина*Высота
 мм 1500*1500 1550*1550 1650*1550 1700*1600 1700*1600
Длина мм 3700/5200 3700/5200 3700/5200 4100/5600 4100/5600
Вес, нетто кг 4000/5200 4300/5500 4500/5700 8000/9000 8000/9000
Примечание: диаметр обработки над станиной/расстояние между центрами можно изменить по индивидуальному заказу.

Ширина станины 755 мм

Наименование характеристики \ Модель
 Ед.изм. Q1227 Q1232 Q1238 Q1243 Q1250
Рабочий диапазон
 Наибольший диаметр обработки над станиной
 мм 1000 1000 1000 1000 1200
Наибольший диаметр обработки над суппортом
 мм 610 610 610 610 710
Расстояние между центрами
 мм 1500/3000 1500/3000 1500/3000 1500/3000 1500/3000
Диапазон нарезания резьбы на трубах
 мм 130-270 190-320 190-380 270-430 330-510
Ширина станины мм 755 755 755 755 755
Максимальный вес заготовки, устанавливаемой в центрах
 тонна 6 6 6 6 6
Шпиндель Диаметр отверстия в шпинделе
 мм 280 330 390 440 520
Регулирование скорости вращения шпинделя
 - Вперед: 12 диапазонов Вперед: 9 диапазонов Вперед: 9 диапазонов
 Вперед: 9 диапазонов
 Вперед: 9 диапазонов
Диапазон оборотов шпинделя
 об/мин 16-380 7.5-280 6-205 4.9-180 4.9-180
Зажимной патрон
 мм 800 4-х кулачковый ручной 780 4-х кулачковый электрический 850 4-х кулачковый электрический 1000 4-х кулачковый электрический 1000 4-х кулачковый электрический
Резцедержатель Сечение хвостовика инструмента
 мм 45*45 45*45 45*45 45*45 45*45
Тип резцедержателя
 - V4 V4 V4 V4 V4
Подача Максимальный ход по оси X
 мм 520 520 520 520 520
Максимальный ход по оси Z
 мм 1350/2850 1350/2850 1350/2850 1350/2850 1350/2850
Количество и диапазон подачи по оси X
 - 40/0.05-1.5 32/0.05-0.75 32/0.05-0.75 32/0.05-0.75 32/0.05-0.75
Количество и диапазон подачи по оси Z
 - 40/0.1-3.0 32/0.1-1.5 32/0.1-1.5 32/0.1-1.5 32/0.1-1.5
Быстрая скорость перемещения по оси X
 мм/мин 1870 1870 1870 1870 1870
Быстрая скорость перемещения по оси Z
 мм/мин 3740 3740 3740 3740 3740
Количество и диапазон метрических резьб
 - 30/1-30 23/1-15 23/1-15 23/1-15 23/1-15
Количество и диапазон дюймовых резьб
 - 27/28-1 22/28-2 22/28-2 22/28-2 22/28-2
Задняя бабка Диаметр пиноли задней бабки
 мм 160 160 160 160 160
Конус пиноли
 - MT6 MT6 MT6 MT6 MT6
Максимальный ход пиноли задней бабки
 мм 300 300 300 300 300
Энергосистема Мощность главного привода
 кВт 22 22 22 22 22
Мощность двигателя быстрого перемещения
 кВт 1.5 1.5 1.5 1.5 1.5
Мощность двигателя насоса охлаждения
 кВт 0.125 0.125 0.125 0.125 0.125
Прочие Ширина*Высота
 мм 2100*1600 2100*1650 2100*1700 2100*1700 2100*1850
Длина
 мм 4800/6300 4900/6400 4900/6400 5000/6500 5000/6500
Вес, нетто кг 10000/11500 11500/13000 12800/14300 13000/14500 15000/16500
Примечание: диаметр обработки над станиной/расстояние между центрами можно изменить по индивидуальному заказу.
