Anyang Xinheng CK CKD CKQ

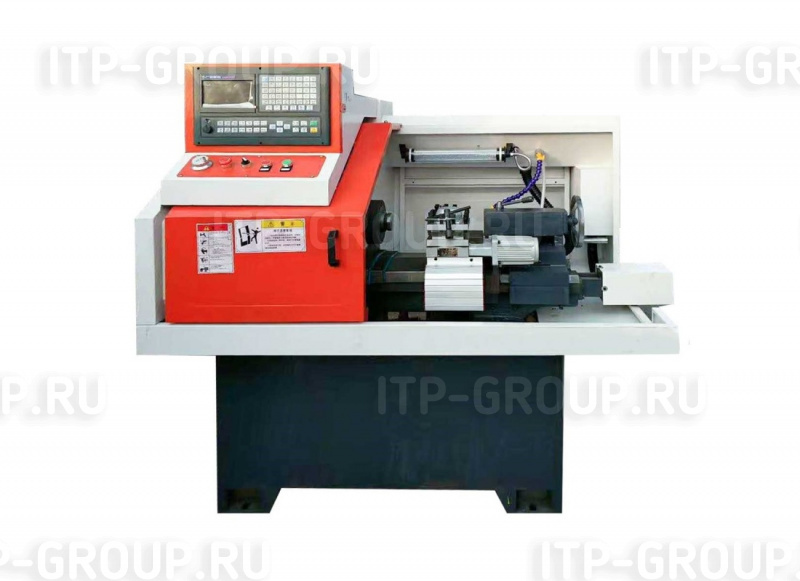

Токарные станки с ЧПУ (260/312/400 мм)

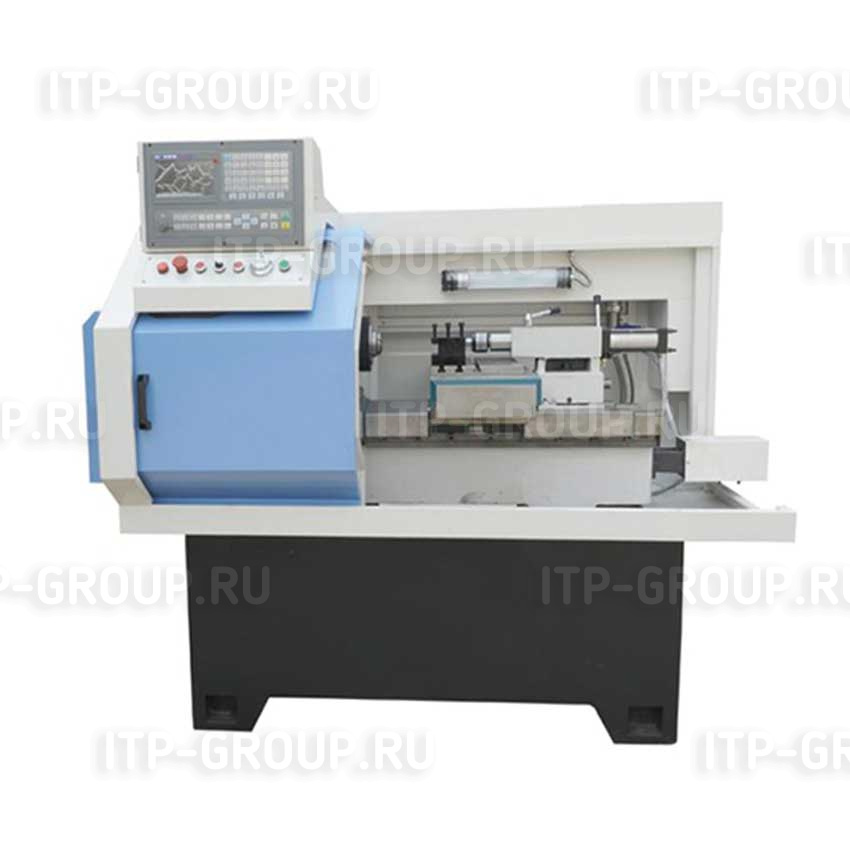

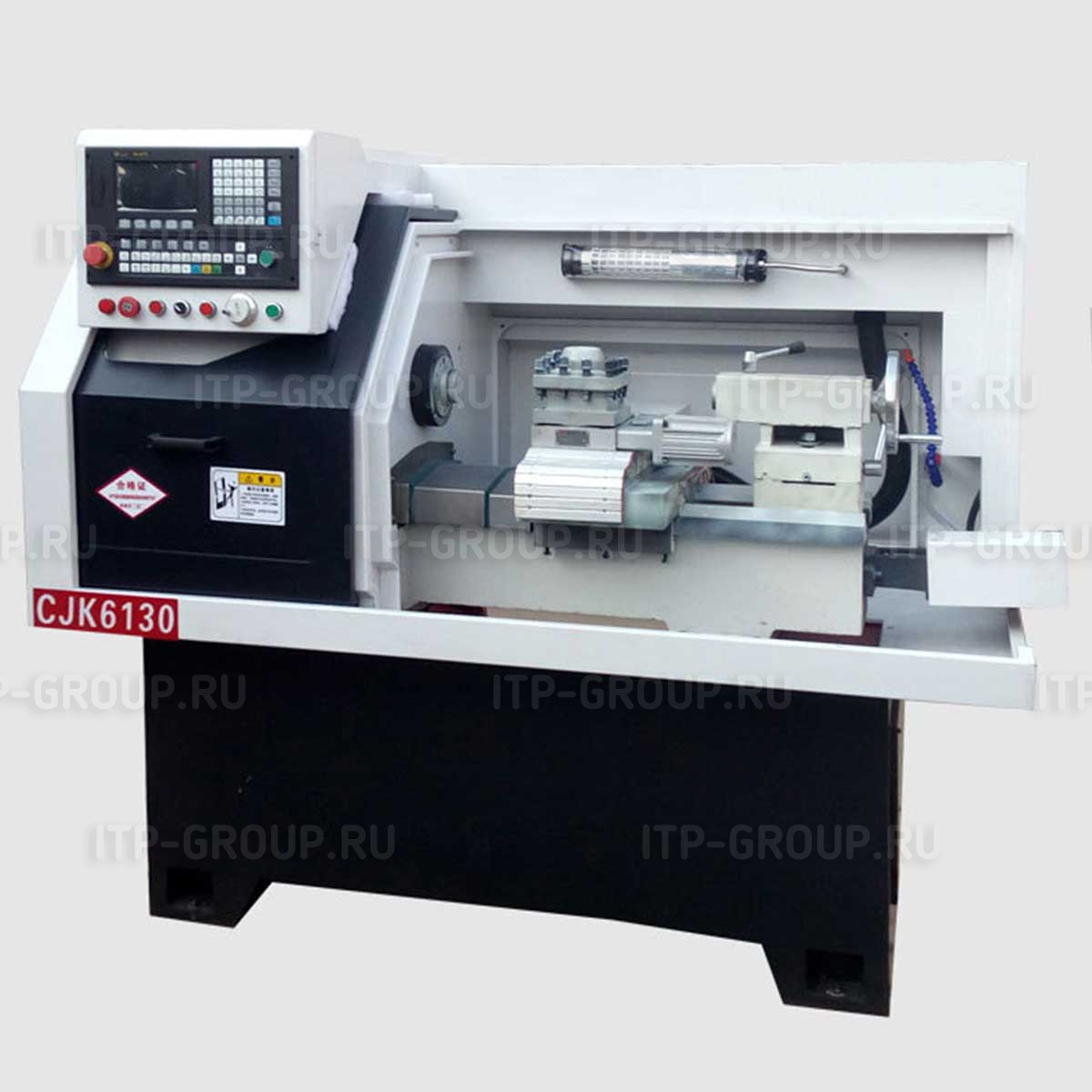

Мини-токарный станок с ЧПУ специально разработан для небольших металлических заготовок. Этот токарный станок можно широко использовать для пакетной обработки клапанов, автозапчастей и других металлических деталей. Мини-токарный станок с ЧПУ использует конструкцию механической и электрической интеграции, которая имеет разумную структуру, широкое применение, простоту в эксплуатации и красивый внешний вид. Его можно использовать для обработки различных деталей внутреннего и наружного кольца, торца, паза, любой конической поверхности, сферических и других общедоступных дюймовых цилиндров, конической резьбы и т. д.

Производитель: Anyang Xinheng Machine Tool Co. Ltd. (Китай)

Станина токарного станка изготовлена из высокопрочного чугуна HT300.
Максимальный вес заготовки для этой серии 1500/2000/2500/3000/4000 кг.
На станине токарного станка есть наклонные выходы стружки, которые легко очищаются.
Направляющая токарного станка закалена с помощью индукционного закалочного устройства, толщина закаленного слоя составляет 2-3 мм, твердость 52 HRC.
Точность всех токарных станков данной серии измеряется и компенсируется лазерным интерферометром RENISHAW. Убедитесь, что и точность позиционирования, и точность повторного позиционирования превосходны.
Горизонтальная гидравлическая револьверная головка, револьверная головка для электроинструмента, пневматический патрон, гидравлическая задняя бабка, фрезерная головка и гидравлический люнет доступны на выбор.

Наименование характеристики \ Модель		Ед.изм.	CK0640	CK0660	CKD6136	CKD6140/A	CKQ6140	CKQ6150	CKQ6161	CKQ6166	CKQ6180
Рабочий диапазон	Наибольший диаметр обработки над станиной	мм	300	400	360	400	400	500	610	660	800
	Наибольший диаметр обработки над суппортом	мм	120	150	200	220	210	280	370	400	540
	Наибольшая длина заготовки	мм	180	200	750/1000	750/1000	750/1000/2000	750/1000/2000	750/1000/2000	750/1000/2000	750/1000/2000
	Наибольшая длина точения	мм	180	200	600/850	600/850	600/850/1850	600/850/1850	600/850/1850	600/850/1850	600/850/1850
	Ширина станины	мм	260	260	312	312	400	400	400	400	400
Шпиндель	Торец шпинделя	-	-	-	C6	C6	C6/D8	C6/D8/D8	C6/D8/D8	C6/D8/D8	C6/D8/D8
	Конус шпинделя	-	-	-	MT6	MT6	MT6/90 1:20	MT6/ 90 1:20/ 113 1:20	MT6/ 90 1:20/ 113 1:20	MT6/ 90 1:20/ 113 1:20	MT6/ 90 1:20/ 113 1:20
	Диаметр отверстия в шпинделе	мм	40	48	52	52	52/80	52/80/105	52/80/105	52/80/105	52/80/105
	Диапазон оборотов шпинделя	об/мин	3000	2800	1600/3000	1600	1500/1600	1500/1600	1500/1600	1500/1600	1500/1600
	Размер патрона	мм	Пружинная цанга	Пружинная цанга	200	250	250	250	250	250	250
Резцедержатель	Сечение хвостовика инструмента	мм	16*16	16*16	20*20	20*20	25*25	25*25	25*25	25*25	25*25
Резцедержатель	Тип резцедержателя	-	Инструментальный стол	Инструментальный стол	V4	V4	V4	V4	V4	V4	V4
Подача	Минимальная подача по осям X/Z	мм	0.001	0.001	0.001	0.001	0.001	0.001	0.001	0.001	0.001
	Диапазон скоростей подачи	мм/мин	1-2000	1-2000	1-2000	1-2000	1-2000	1-2000	1-2000	1-2000	1-2000
	Быстрое перемещение по осям X/Z	мм/мин	6000/8000	6000/8000	4000/6000	4000/6000	4000/6000	4000/6000	4000/6000	4000/6000	4000/6000
	Максимальный ход по оси X	мм	190	220	210	210	250	260	320	340	410
Задняя бабка	Диаметр пиноли задней бабки	мм	-	52	60	60	75	75	75	75	75
	Конус пиноли	-	-	MT4	MT 4	MT 4	MT 5	MT 5	MT 5	MT 5	MT 5
	Ход пиноли задней бабки	мм	-	90	100	100	150	150	150	150	150
Энергосистема	Мощность главного привода	кВт	4	4	5.5	5.5	7.5	7.5	7.5	7.5	7.5
Прочие	Система ЧПУ	-	GSK928TD-L	GSK928TD-L	GSK928TD-L	GSK928TD-L	GSK928TD-L	GSK928TD-L	GSK928TD-L	GSK928TD-L	GSK928TD-L
	Ширина*Высота	мм	1200*1600	1000*1600	1240*1700	1240*1700	2550/2750/3700	2550/2750/3700	2550/2750/3700	2550/2750/3700	2550/2750/3700
	Длина	мм	1600	1700	2170/2415	2170/2415	1550*1700	1550*1700	1550*1800	1550*1900	1550*2000
	Вес, нетто	кг	800	1100	1400/1500	1700/1800	2100/2200/2700	2120/2240/2740	2250/2400/2800	2300/2450/2880	2400/2550/2980

Примечание: диаметр обработки над станиной/диаметр обработки в ГАП/расстояние между центрами (750 мм-3000 мм) можно изменить по индивидуальному заказу.
