Токарные станки с ЧПУ (755/970 мм)

Эта серия представляет собой экономичные и практичные токарные станки с ЧПУ, которые не только подходят для всех видов сложной формы вала, наборов, дисковых деталей внутренней и внешней поверхности, конической поверхности, но также могут использоваться в автомобильной, нефтяной, военной и другой механической обработке. Токарный станок имеет такие преимущества, как высокая эффективность и низкий процент брака.

Производитель: Anyang Xinheng Machine Tool Co. Ltd. (Китай)

Особенности:

Ширина станины: 755 мм

Максимальный вес заготовки для токарного станка 6000/8000 кг.
Направляющие для токарных станков закалены с помощью индукционного закалочного устройства, толщина закаленного слоя составляет 2-3 мм, твердость составляет 52 HRC.
4 гидравлические передачи, бесступенчатые на каждой передаче.

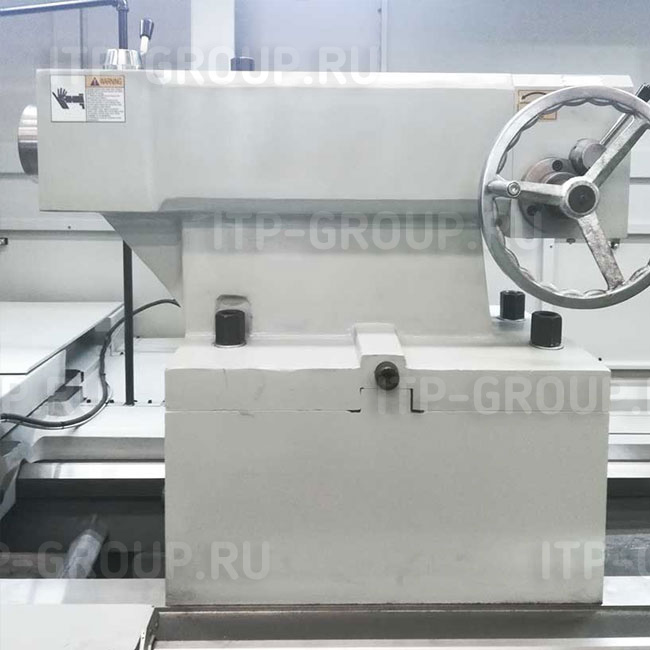

Моторизованная задняя бабка.
Точность всех токарных станков измеряется и компенсируется лазерным интерферометром RENISHAW, что обеспечивает превосходную точность позиционирования и точность повторного позиционирования.
Горизонтальная гидравлическая револьверная головка, револьверная головка для электроинструмента, пневматический патрон, гидравлическая задняя бабка, электрическая поворотная задняя бабка, фрезерная головка и гидравлический люнет доступны в качестве опции.

Ширина станины: 970 мм

Максимальный вес заготовки для токарного станка 10/12 тонн.
На заводе установлен высокоточный токарно-шлифовальный станок производства Германии для обеспечения точности направляющих.
4 гидравлические передачи, бесступенчатые на каждой передаче.
Моторизованная поворотная задняя бабка.
Точность всех токарных станков измеряется и компенсируется лазерным интерферометром RENISHAW, что обеспечивает превосходную точность позиционирования и точность повторного позиционирования.
Горизонтальная гидравлическая револьверная головка, револьверная головка для электроинструмента, пневматический патрон, гидравлическая задняя бабка, фрезерная головка и гидравлический люнет доступны в качестве опции.

Ширина станины 755 мм

Наименование характеристики \ Модель		Ед.изм.	CK61100	CK61125	CK61140	CK61160
Рабочий диапазон	Наибольший диаметр обработки над станиной	мм	1000	1250	1400	1640
	Наибольший диаметр обработки над суппортом	мм	630	880	1030	1250
	Максимальная длина заготовки	мм	1500/3000/5000	1500/3000/5000	1500/3000/5000	1500/3000/5000
	Максимальная длина точения	мм	1300/2800/4800	1300/2800/4800	1300/2800/4800	1300/2800/4800
	Ширина станины	мм	755	755	755	755
	Максимальный вес заготовки, устанавливаемой в центрах	тонна	6	6	6	6
Шпиндель	Торец шпинделя	-	A2-15	A2-15	A2-15	A2-15
	Конус шпинделя	-	MT6	MT6	MT6	MT6
	Диаметр отверстия в шпинделе	мм	130	130	130	130
	Диапазон оборотов шпинделя	об/мин	3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)	3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)	3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)	3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)

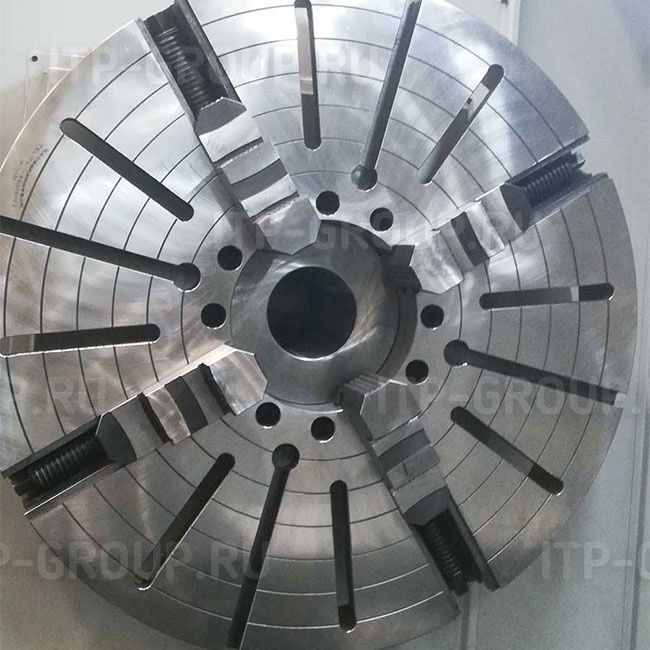

	Зажимной патрон	мм	1000 4-х кулачковый	1000 4-х кулачковый	1000 4-х кулачковый	1000 4-х кулачковый
Резцедержатель	Сечение хвостовика инструмента	мм	40*40	40*40	40*40	40*40
Резцедержатель	Тип резцедержателя	-	V4	V4	V4	V4
Задняя бабка	Диаметр пиноли задней бабки	мм	160	160	160	160
	Конус пиноли	-	MT6	MT6	MT6	MT6
	Ход пиноли задней бабки	мм	300	300	300	300
Энергосистема	Мощность главного привода	кВт	30	22	22	22
	Модель главного привода	-	FANUC_αiIP50	FANUC_αiIP50	FANUC_αiIP50	FANUC_αiIP50
	Обороты главного привода	об/мин	575/1200	575/1200	575/1200	575/1200
Прочие	Система ЧПУ	-	FANUC 0i-TF (5)	FANUC 0i-TF (5)	FANUC 0i-TF (5)	FANUC 0i-TF (5)
	Ширина*Высота	мм	2530*2300	2530*2300	2780*2600	2780*2600
	Длина	мм	4800/6300/8300	4800/6300/8300	4800/6300/8300	4800/5300/6300
	Вес, нетто	кг	9200/10700/12500	10200/11500/13500	11000/12300/14100	11400/12700/14500
	Примечание: диаметр обработки над станиной/диаметр обработки в ГАП/расстояние между центрами (1000 мм-12000 мм) можно изменить по индивидуальному заказу.

Наименование характеристики \ Модель		Ед.изм.	CK61100E	CK61125E	CK61140E	CK61160E
Рабочий диапазон	Наибольший диаметр обработки над станиной	мм	1000	1250	1400	1640
	Наибольший диаметр обработки над суппортом	мм	630	880	1030	1250
	Максимальная длина заготовки	мм	1500/3000/5000	1500/3000/5000	1500/3000/5000	1500/3000/5000
	Максимальная длина точения	мм	1300/2800/4800	1300/2800/4800	1300/2800/4800	1300/2800/4800
	Ширина станины	мм	755	755	755	755
	Максимальный вес заготовки, устанавливаемой в центрах	тонна	6	6	6	6
Шпиндель	Торец шпинделя	-	A2-15	A2-15	A2-15	A2-15
	Конус шпинделя	-	MT6	MT6	MT6	MT6
	Диаметр отверстия в шпинделе	мм	130	130	130	130
	Диапазон оборотов шпинделя	об/мин	3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)	3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)	3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)	3.15-315 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)
	Зажимной патрон	мм	1000 4-х кулачковый	1000 4-х кулачковый	1000 4-х кулачковый	1000 4-х кулачковый
Резцедержатель	Сечение хвостовика инструмента	мм	40*40	40*40	40*40	40*40
Резцедержатель	Тип резцедержателя	-	V4	V4	V4	V4
Задняя бабка	Диаметр пиноли задней бабки	мм	160	160	160	160
	Конус пиноли	-	MT6	MT6	MT6	MT6
	Ход пиноли задней бабки	мм	300	300	300	300
Энергосистема	Мощность главного привода	кВт	30	30	30	30
	Модель главного привода	-	CTB-4030ZRD10-30MGP	CTB-4030ZRD10-30MGP	CTB-4030ZRD10-30MGP	CTB-4030ZRD10-30MGP
	Обороты главного привода	об/мин	1000	1000	1000	1000
Прочие	Система ЧПУ	-	FANUC 0i-TF (5)	FANUC 0i-TF (5)	FANUC 0i-TF (5)	FANUC 0i-TF (5)
	Ширина*Высота	мм	2530*2300	2530*2300	2780*2600	2780*2600
	Длина	мм	4800/6300/8300	4800/6300/8300	4800/6300/8300	4800/6300/8300
	Вес, нетто	кг	9200/10700/12500	10200/11500/13500	11000/12300/14100	11400/12700/14500
	Примечание: диаметр обработки над станиной/диаметр обработки в ГАП/расстояние между центрами (1000 мм-12000 мм) можно изменить по индивидуальному заказу.

Ширина станины 970 мм

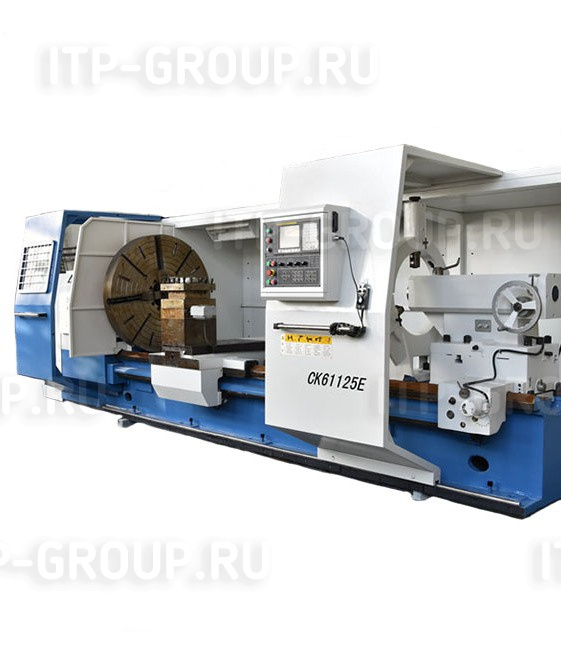

Наименование характеристики \ Модель		Ед.изм.	CK61125E	CK61140E	CK61160E	CK61180E
Рабочий диапазон	Наибольший диаметр обработки над станиной	мм	1250	1600	1600	1600
	Наибольший диаметр обработки над суппортом	мм	880	1210	1210	1210
	Максимальная длина заготовки	мм	3000/5000/8000	3000/5000/8000	3000/5000/8000	3000/5000/8000
	Максимальная длина точения	мм	2800/4800/7800	2800/4800/7800	2800/4800/7800	2800/4800/7800
	Ширина станины	мм	970	970	970	970
	Максимальный вес заготовки, устанавливаемой в центрах	тонна	10	10	10	10
Шпиндель	Торец шпинделя	-	A2-15	A2-15	A2-15	A2-15
	Конус шпинделя	-	MT6	MT6	MT6	MT6
	Диаметр отверстия в шпинделе	мм	130	130	130	130
	Диапазон оборотов шпинделя	об/мин	5-320 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)	5-320 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)	5-320 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)	5-320 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)
	Зажимной патрон	мм	1250 4-х кулачковый	1250 4-х кулачковый	1250 4-х кулачковый	1250 4-х кулачковый
Резцедержатель	Сечение хвостовика инструмента	мм	40*40	40*40	40*40	40*40
Резцедержатель	Тип резцедержателя	-	V4	V4	V4	V4
Задняя бабка	Диаметр пиноли задней бабки	мм	220	220	220	220
	Конус пиноли	-	MT6	MT6	MT6	MT6
	Ход пиноли задней бабки	мм	300	300	300	300
Энергосистема	Мощность главного привода	кВт	30	30	30	30
Прочие	Система ЧПУ	-	FANUC 0i-TF (5)	FANUC 0i-TF (5)	FANUC 0i-TF (5)	FANUC 0i-TF (5)
	Ширина*Высота	мм	2665*2650	2665*2650	2665*2650	2665*2650
	Длина	мм	6520/8520/11520	6520/8520/11520	6520/8520/11520	6520/8520/11520
	Вес, нетто	кг	13500/16500/20000	13500/16500/20000	13500/16500/20000	13500/16500/20000
	Примечание: диаметр обработки над станиной/расстояние между центрами (3000 мм-12000 мм) можно изменить по индивидуальному заказу.
