Универсальные токарные станки с ЧПУ

TRENS SE 320 NUMERIC

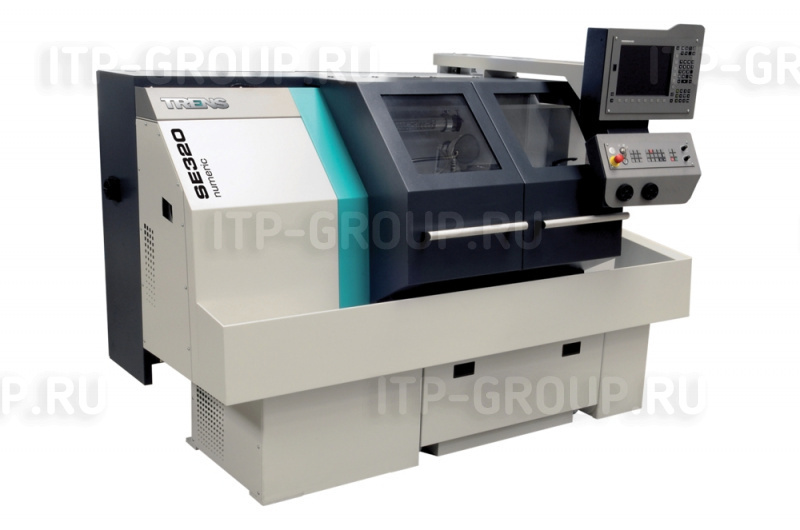

Токарный станок с ЧПУ SE 320 Numeric

SE 320 Numeric - универсальный токарный станок с ЧПУ, цифровыми приводами, управлением по циклам при обработке фланцев и валов и возможностью ручного управления. Станок идеальный для применения в машиностроительном мелком или среднесерийном производстве при обработке небольших деталей, выгоден также для штучного производства. Дает возможность обрабатывать простые детали или сложные фланцевые заготовки и валы из металла и пластика. Станок может работать в ручном режиме с помощью электронных маховиков, выполнять сложные технологические операции в автоматическом режиме с использованием новейших систем управления или по заранее составленным циклам.

Производитель: TRENS (Словакия)

Производитель

Информация от производителя

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
  • Идеально подходит для потребителя переходящего от классического токарного станка UHS к применению токарного станка с ЧПУ
  • Минимальные установочные размеры
  • Простое и удобное обслуживание
  • Длительный срок службы при сохранении высокоточной обработки
  • Привод шпинделя ременными передачами - низкий уровень вибраций, высококачественная обработка поверхности заготовок
  • Ременная связь между двигателем и шпинделем эффективно предохраняет рабочий шпиндель от теплопередачи и вибраций
  • Автоматическое переключение передач непосредственно в цикле
  • Обработка компонентов станка обжигом для устранения внутреннего напряжения - высокая точность и стабильность в течение всего срока службы станка
  • Корпус станка с усиленными зонами - высокий уровень безопасности оператора
  • Обработка по составленным циклам (ввод данных)
  • Окончательный шлиф направляющих выполненный после монтажа на стойки с целью достижения максимальной точности
  • Закаленные направляющие станины до 400HB на глубину не менее 2 мм
  • Точность установки координат проверяется на каждом станке лазерным измерительным прибором
  • Термическая обработка шпинделя и закалка поверхностного слоя
  • Подшипники с постоянным жировым наполнением - низкие эксплуатационные расходы
  • Шпиндельная система динамически сбалансирована для плавной эксплуатации без вибраций
Наименование характеристики Ед. изм. Значение

Рабочий диапазон :
Наибольший диаметр обработки мм 320
Наибольший диаметр обработки над суппортом мм 170
Наибольший диаметр обработки с инструментальной системой MultiSuisse с ручной сменой инструмента мм B 320
Наибольший диаметр обработки с инструментальной системой SAUTER с автоматической сменой инструмента мм 210*
Расстояние между центрами мм 750
Высота оси шпинделя над станиной мм 150
Наибольший диаметр прутковой заготовки мм 41/55*

Основной шпиндель :

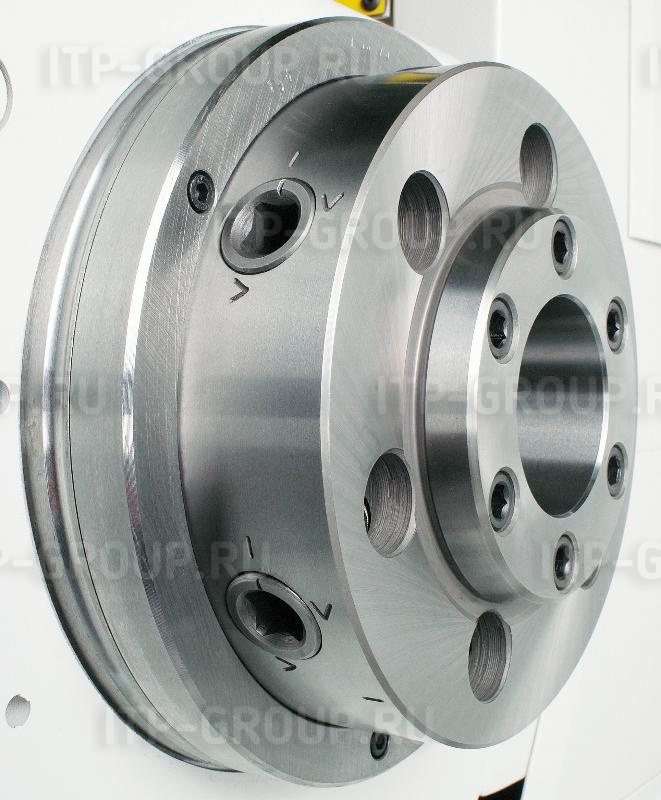

Передний конец шпинделя  Bajonet (ISO702-III)   B5/B6*
Передний конец шпинделя  Camlock (ISO702-II)   D6*
Отверстие в шпинделе мм 42/57*
Диаметр шпинделя под передними подшипниками
мм 70/90*
Максимальная частота вращения шпинделя на первой передаче мин -1 880
Максимальная частота вращения шпинделя на второй передаче мин -1 3500
Ручной зажим мм 160/200*
Гидравлический зажим * мм  -

Привод шпинделя  : (SIEMENS, HEIDENHAIN/FANUC)
Мощность электродвигателя главного привода S1 кВт 7
Мощность электродвигателя главного привода S6 - 40% кВт 10
Крутящий момент на первой скорости  S1 Нм 210/238*
Крутящий момент на первой скорости S6 - 40% Нм 285/350*
Крутящий момент на второй скорости S1 Нм 52
Крутящий момент на второй скорости S6 - 40% Нм 70

Суппорты с приводами :
Ось X
Диапазон рабочих подач поперечного суппорта мм.мин -1 1÷3000
Ускоренная подача поперечного суппорта мм.мин -1 3000
Рабочий ход мм 183
Ось Z
Диапазон рабочих подач продольного суппорта мм.мин -1 1÷5000
Ускоренная подача продольного суппорта мм.мин -1 10000
Рабочий ход мм 790

Ручные инструментальные системы

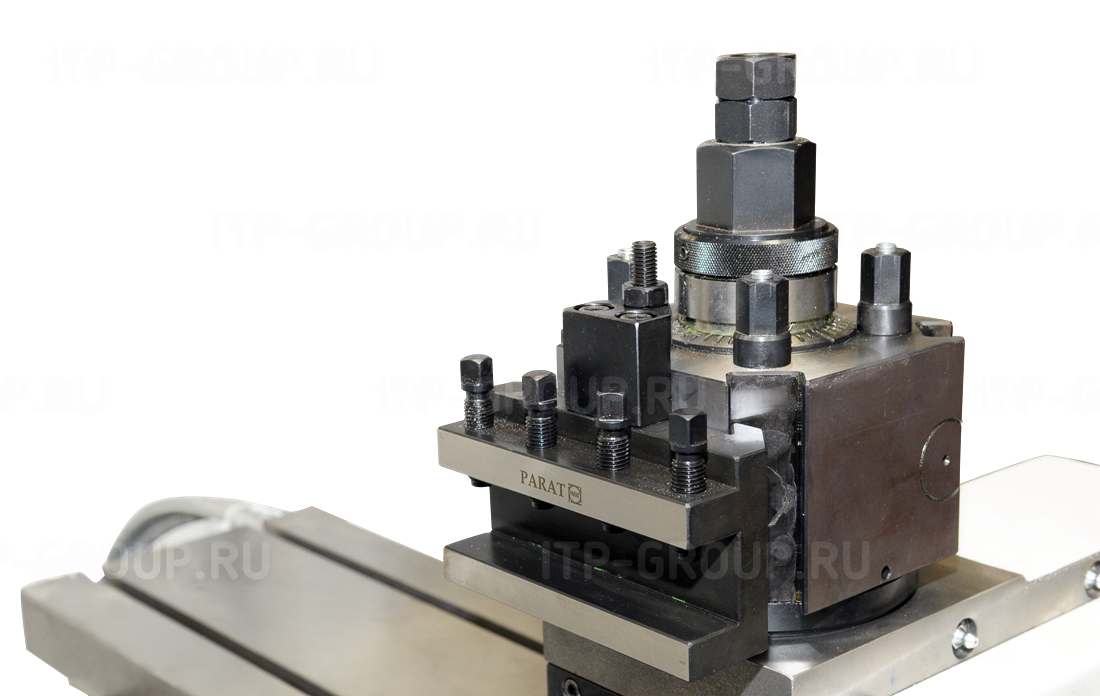

Быстрозажимной резцедержатель   MultiSuisse B
Максимальное поперечное сечение резца мм 25x25
Быстрозажимной резцедержатель   -
Максимальное поперечное сечение резца мм -

32x32
Автоматические инструментальные системы*
  32x32* 32x32*

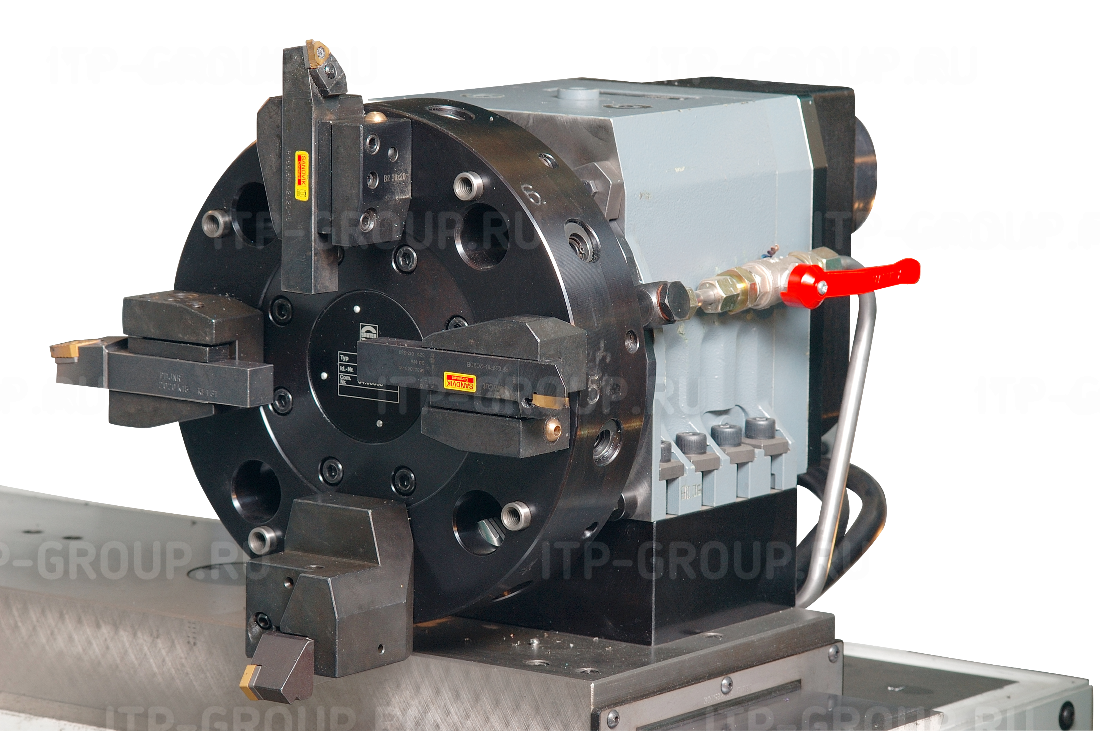

Осевая револьверная головка без привода вращающегося инструмента*   SAUTER*
Количество позиций инструмента (DIN 69881)   8*
Диаметр вала (согласно DIN 69880) мм 20*
Максимальное поперечное сечение резца мм 16x16*

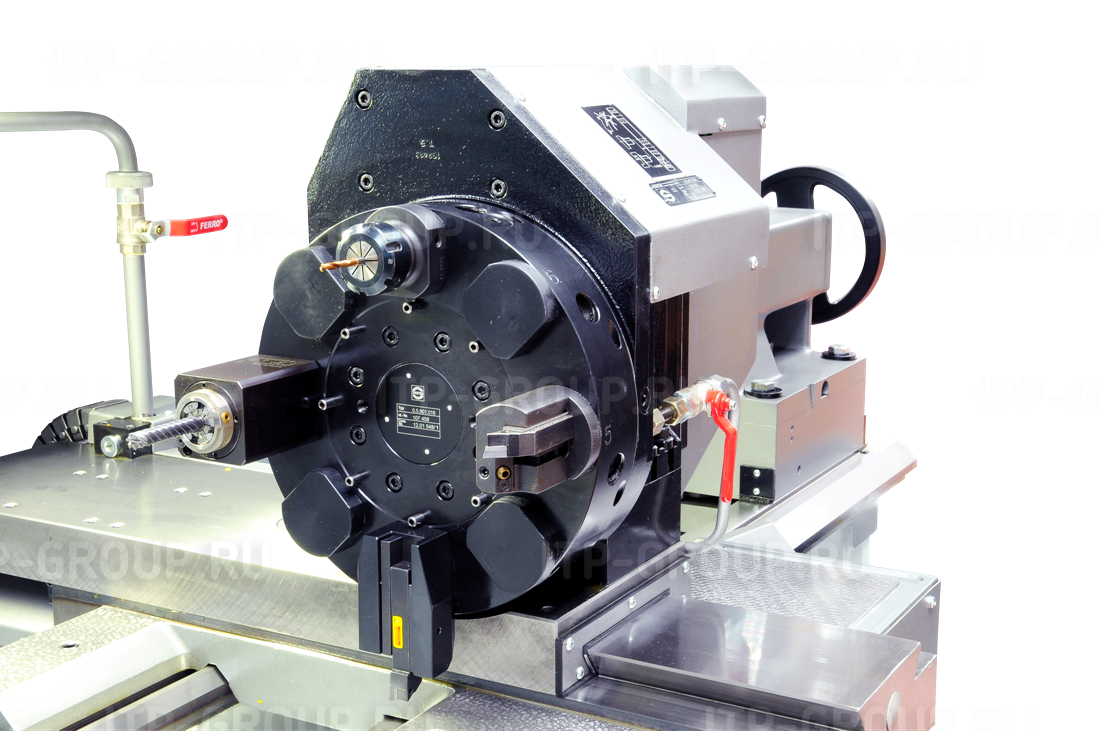

Осевая револьверная головка с приводом вращающегося инструмента*   -

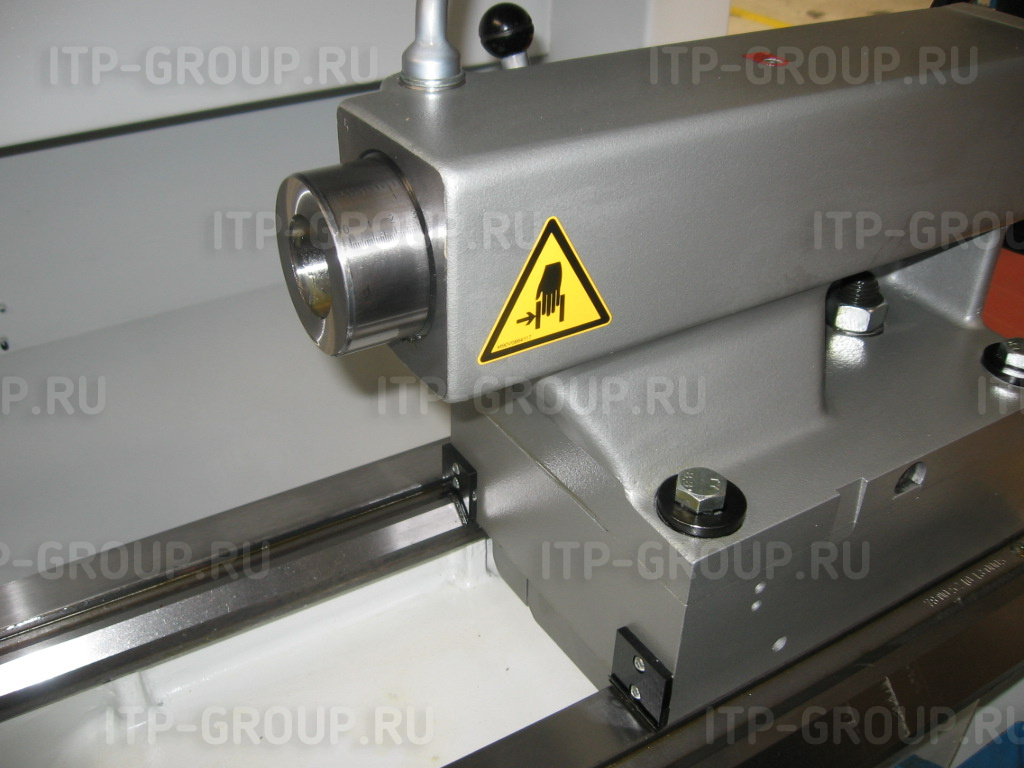

Задняя бабка :
Конус в отверстии пиноли   MORSE 4
Диаметр пиноли мм 60
Ход пиноли/задней бабки мм 120
Рабочий ход задней бабки мм 750
Управление   ручное
Диапазон прижимного усилия* (опция гидравлическое выдвижение пиноли) даН -

Габариты станка :
Высота мм 1760
Ширина мм 1490
Длина с поддоном для стружки мм 2415
Длина с конвейером для стружки направо* мм 3300*

Масса :
Масса  (без специальной оснастки) кг около 1600


Системы управления :
SIEMENS 840D SolutionLine + ShopTurn   да
FANUC 0iTD + Manual Guide i   да
HEIDENHAIN MANUAL Plus 620   да
* Специальное исполнение
