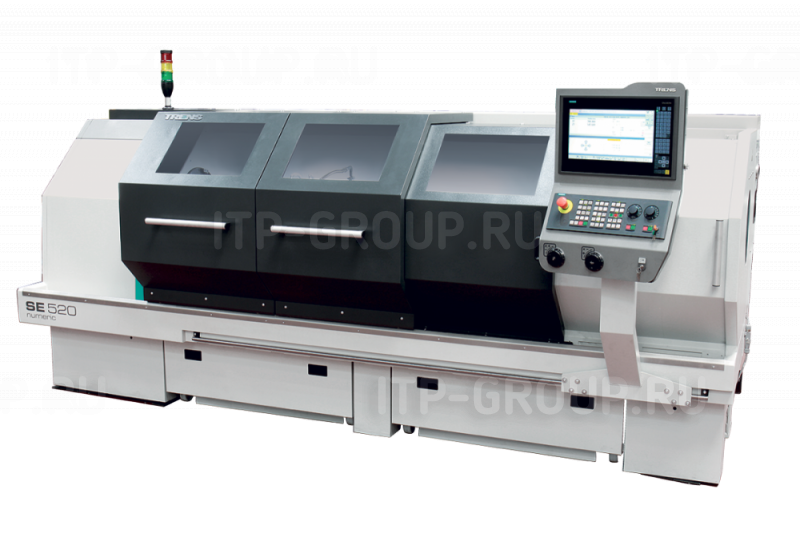

Токарный станок с ЧПУ SE 520 SL Numeric

Токарный винторезный станок с ЧПУ создан на основании станка SE 520. Благодаря новой удлиненной станине до 2000 мм между центрами и закрытым корпусом рабочего пространства, станок приобрел значительные технологические возможности в обработке длинных деталей из металла и пластмассы. Благодаря своей жёсткой и точной конструкции, а так же высокой мощности главного привода, обеспечивается широкое применения станка в самых разных производствах.
SE 520 SL универсальный токарный станок с ЧПУ, цифровыми приводами, управлением по циклам при обработке фланцев и валов и возможностью ручного управления. Станок может работать в ручном режиме с помощью электронных маховиков, выполнять сложные технологические операции в автоматическом режиме с использованием новейших систем управления или по заранее составленным циклам. Это открывает новые возможности для штучного производства и обработки небольших серий.

Производитель: TRENS (Словакия)

Детальная информация
Технические характеристики

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Идеально подходит для потребителя переходящего от классического токарного станка UHS к применению токарного станка с ЧПУ
Минимальные установочные размеры
Простое и удобное обслуживание
Длительный срок службы при сохранении высокоточной обработки
Привод шпинделя ременными передачами - низкий уровень вибраций, высококачественная обработка поверхности заготовок
Ременная связь между двигателем и шпинделем эффективно предохраняет рабочий шпиндель от теплопередачи и вибраций
Автоматическое переключение передач непосредственно в цикле
Обработка компонентов станка обжигом для устранения внутреннего напряжения - высокая точность и стабильность в течение всего срока службы станка
Корпус станка с усиленными зонами - высокий уровень безопасности оператора
Обработка по составленным циклам (ввод данных)
Окончательный шлиф направляющих выполненный после монтажа на стойки с целью достижения максимальной точности
Закаленные направляющие станины до 400HB на глубину не менее 2 мм
Точность установки координат проверяется на каждом станке лазерным измерительным прибором
Термическая обработка шпинделя и закалка поверхностного слоя
Подшипники с постоянным жировым наполнением - низкие эксплуатационные расходы
Шпиндельная система динамически сбалансирована для плавной эксплуатации без вибраций

Наименование характеристики	Ед. изм.	Значение

Рабочий диапазон :
Наибольший диаметр обработки	мм	520
Наибольший диаметр обработки над суппортом	мм	290
Расстояние между центрами	мм	2000
Высота центров над станиной	мм	250
Наибольший диаметр прутковой заготовки	мм	75/103*

Основной шпиндель :
Передний конец шпинделя Bajonet (ISO702-III)		B8/B11*
Передний конец шпинделя Camlock (ISO702-II)		D8/D11
Отверстие в шпинделе	мм	77/105*
Диаметр шпинделя под передними подшипниками	мм	120/150*
Максимальная частота вращения шпинделя на первой передаче	мин^-1	650
Максимальная частота вращения шпинделя на второй передаче	мин ^-1	2600/2200*
Ручной зажим	мм	250/315*
Гидравлический зажим *	мм	210*

Привод шпинделя :
Мощность электродвигателя главного привода S1	кВт	11
Мощность электродвигателя главного привода S6 - 40%	кВт	15
Крутящий момент на первой скорости S1	Нм	525
Крутящий момент на первой скорости S6 - 40%	Нм	715
Крутящий момент на второй скорости S1	Нм	132
Крутящий момент на второй скорости S6 - 40%	Нм	180

Суппорты с приводами :
Ось X
Диапазон подач поперечного суппорта	мм.мин ^-1	1÷3000
Ускоренная подача поперечного суппорта	мм.мин ^-1	3000
Рабочий ход	мм	270
Ось Z
Диапазон подач продольного суппорта	мм.мин ^-1	1÷5000
Ускоренная подача продольного суппорта	мм.мин ^-1	10000
Рабочий ход	мм	2110

Ручные инструментальные системы
Быстрозажимной резцедержатель		MultiSuisse B*
Максимальное поперечное сечение резца	мм	25x25*
Быстрозажимной резцедержатель		MultiSuisse C
Максимальное поперечное сечение резца	мм	32x32

Ручные револьверные инструментальные системы*
Револьверная головка с быстрозажимным резцедержателем		Parat RD 2*
Максимальное поперечное сечение резца	мм	25x25
Револьверная головка с быстрозажимным резцедержателем		Parat RD 3*
Максимальное поперечное сечение резца	мм	32x32
Револьверная головка с быстрозажимным резцедержателем		Algra TGA-R-250*
Максимальное поперечное сечение резца	мм	25x25
Револьверная головка с быстрозажимным резцедержателем		Algra TGA-R-300*
Максимальное поперечное сечение резца	мм	32x32
Быстрозажимный револьверный резцедержатель Coromant Capto		Capto C4/Multifix C*
Максимальное поперечное сечение резца	мм	32x32
Быстрозажимный револьверный резцедержатель Coromant Capto		Capto C5/Multifix C*
Максимальное поперечное сечение резца	мм	32x32

Автоматические инструментальные системы*

Осевая револьверная головка без привода вращающегося инструмента*		SAUTER*
Количество позиций инструмента		8*
Диаметр вала (согласно DIN 69880)	мм	30*
Максимальное поперечное сечение резца	мм	20x16*

Осевая револьверная головка с приводом вращающегося инструмента*		SAUTER*
Количество позиций инструмента		8*
Количество позиций приводного инструмента		8*
Диаметр вала (согласно DIN 69880)	мм	30*
Муфта		B 15x12, DIN 5482*
Максимальное поперечное сечение резца	мм	20x16*
Мощность двигателя приводного инструмента	кВт	4,5*
Максимальный крутящий момент	Нм	20*
Максимальная частота вращения	мин ^-1	4000*

Задняя бабка :
Внутренний конус пиноли		MORSE 5
Диаметр пиноли	мм	80
Ход пиноли/задней бабки	мм	160
Управление		ручное
Диапазон прижимного усилия* (опция гидравлическое выдвижение пиноли)	даН	80-800*

Габариты станка :
Высота	мм	1800
Ширина	мм	1850
Длина с поддоном для стружки	мм	3930
Длина с конвейером для стружки направо*	мм	5450*

Масса :
Масса (без специальной оснастки)	кг	около 3800

Системы управления :
SIEMENS 840D SolutionLine + ShopTurn		да
FANUC 0iTD + Manual Guide i		да
HEIDENHAIN MANUAL Plus 620		да
*Специальное исполнение
