Универсальные токарные станки с ЧПУ

TRENS SE 820 NUMERIC

Недоступен

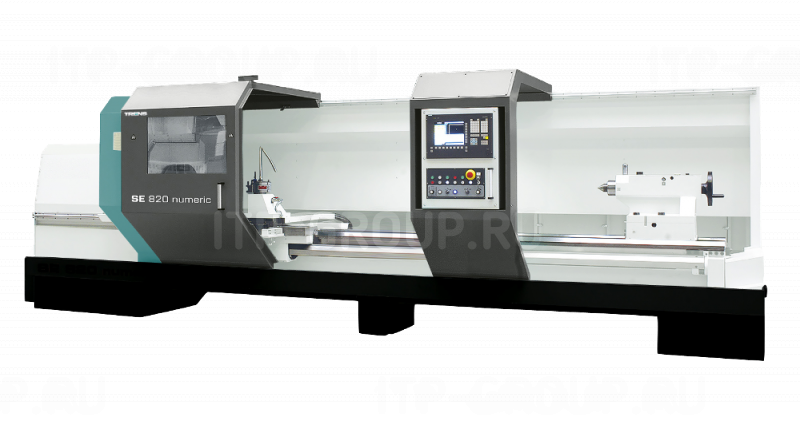

Токарный станок с ЧПУ SE 820 Numeric
Токарный станок с ЧПУ SE 820 Numeric

Универсальный центровой токарный станок SE 820 Numeric с ЧПУ предназначен для обработки массивных вращательных деталей. Дает возможность обтачивать внешние и внутренние цилиндрические, конусные и фасонные поверхности, а также нарезать все виды резьбы. В комбинации со сверлением и фрезерованием позволяет обрабатывать заготовки сложной формы из прутковых материалов, поковок и нарезанного материала. Успешно может выполнять специальные токарные операции для газовой, нефтяной или водохозяйственной промышленности.

Производитель: TRENS (Словакия)
Производитель
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
  • Идеально подходит для потребителя переходящего от классического токарного станка UHS к применению токарного станка с ЧПУ
  • Минимальные установочные размеры
  • Простое и удобное обслуживание
  • Длительный срок службы при сохранении высокоточной обработки
  • Привод шпинделя ременными передачами - низкий уровень вибраций, высококачественная обработка поверхности заготовок
  • Ременная связь между двигателем и шпинделем эффективно предохраняет рабочий шпиндель от теплопередачи и вибраций
  • Автоматическое переключение передач непосредственно в цикле
  • Обработка компонентов станка обжигом для устранения внутреннего напряжения - высокая точность и стабильность в течение всего срока службы станка
  • Корпус станка с усиленными зонами - высокий уровень безопасности оператора
  • Обработка по составленным циклам (ввод данных)
  • Окончательный шлиф направляющих выполненный после монтажа на стойки с целью достижения максимальной точности
  • Закаленные направляющие станины до 400HB на глубину не менее 2 мм
  • Точность установки координат проверяется на каждом станке лазерным измерительным прибором
  • Термическая обработка шпинделя и закалка поверхностного слоя
  • Подшипники с постоянным жировым наполнением - низкие эксплуатационные расходы
  • Шпиндельная система динамически сбалансирована для плавной эксплуатации без вибраций
Наименование характеристики Ед. изм.

Значение


Рабочий диапазон :
Наибольший диаметр обработки мм 320 520 800 1020
Наибольший диаметр обработки над суппортом мм 170 290 515 740
Наибольший диаметр обработки с инструментальной системой MultiSuisse с ручной сменой инструмента мм B 320 B 526/ C 476 825 C 1040
Наибольший диаметр обработки с инструментальной системой SAUTER с автоматической сменой инструмента мм 210 310 665* 965
Расстояние между центрами мм 750 950/1450* 2000/3000*/4000*/6000*/8000* 2000/3000*/4000*/6000*/8000*
Высота центров над станиной мм 150 250 394 509
Наибольший диаметр прутковой заготовки мм 41/55* 75/103* 130 130

Основной шпиндель :
Передний конец шпинделя Camlock (ISO702-II)   D6* D8*/D11* D11* D11*
Передний конец шпинделя A2 (ISO702-I)       A2-11 A2-11
Отверстие в шпинделе мм 42/57* 77/105* 133 133
Диаметр шпинделя под передними подшипниками
 мм 70/90* 120/150* 180 180
Максимальная частота вращения шпинделя на первой передаче мин -1 880 650 415 415
Максимальная частота вращения шпинделя на второй передаче мин -1 3500 2600 1600 1600
Ручной зажим мм 160/200* 250/315* 400/500* 400/500*
Гидравлический зажим * мм  - 200* 315*/400* 315/400*

Привод шпинделя : (SIEMENS, HEIDENHAIN/FANUC)
Мощность электродвигателя главного привода S1 кВт 7 11 22/30* 30
Мощность электродвигателя главного привода S6 - 40% кВт 10 15 30,8/45* 45
Крутящий момент на первой передаче S1 Нм 210 525 2186/2982* 2982
Крутящий момент на первой передаче S6 - 40% Нм 285 715 3280/4473* 4473
Крутящий момент на второй передаче S1 Нм 52 132 558/761* 761
Крутящий момент на второй передаче S6 - 40% Нм 70 180 837/1142* 1142

Суппорты с приводами :
Ось X
Диапазон подач поперечного суппорта мм.мин -1 1÷3000 1÷5000 1÷3000 1÷3000
Ускоренная подача поперечного суппорта мм.мин -1 3000 6500 5000 5000
Рабочий ход мм 183 270 405/550* 550
Ось Z
Диапазон подач продольного суппорта мм.мин -1 1÷5000 1÷5000 1÷5000 1÷5000
Ускоренная подача продольного суппорта мм.мин -1 10000 6500 6000/5000* 6000/5000*
Рабочий ход мм 790 950/1450* 1925/2925*/3925*/5925*/7925* 1925/2925*/3925*/5925*/7925*

Ручные инструментальные системы
Быстрозажимной резцедержатель   MultiSuisse B MultiSuisse B MultiSuisse C MultiSuisse C
Максимальное поперечное сечение резца мм 25x25 25x25 32x32 32x32
Быстрозажимной резцедержатель     MultiSuisse C* MultiSuisse D* MultiSuisse D*
Максимальное поперечное сечение резца мм   32x32* 40x40* 40x40*

Ручные револьверные инструментальные системы*

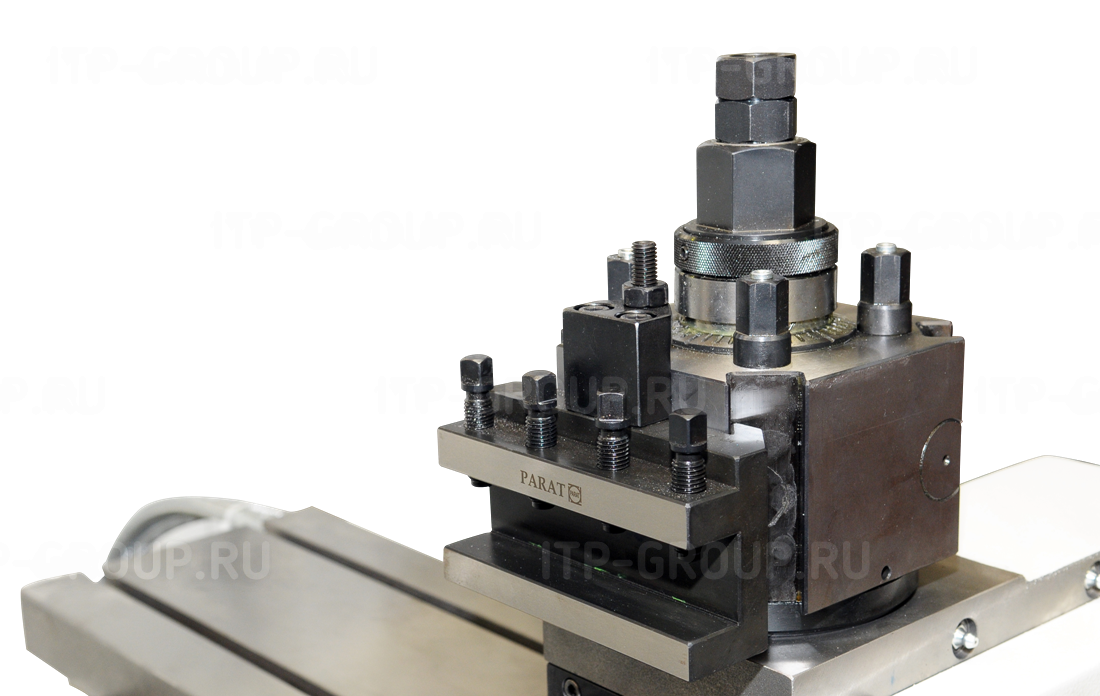

Револьверная головка с быстрозажимным резцедержателем
  Parat RD 2* Parat RD 4* Parat RD 4*
Максимальное поперечное сечение резца мм   25x25 50x50* 50x50*
Револьверная головка с быстрозажимным резцедержателем
  Parat RD 3* Coromant Capto с держателем инструмента Capto C5/Multifix D1*

Максимальное поперечное сечение резца мм   32x32 Capto C5/32x32

Револьверная головка с быстрозажимным резцедержателем     Algra TGA-R-250* Coromant Capto с держателем инструмента Capto C6/Multifix D1*

Максимальное поперечное сечение резца мм   25x25 Capto C6/32x32


Автоматические инструментальные системы*

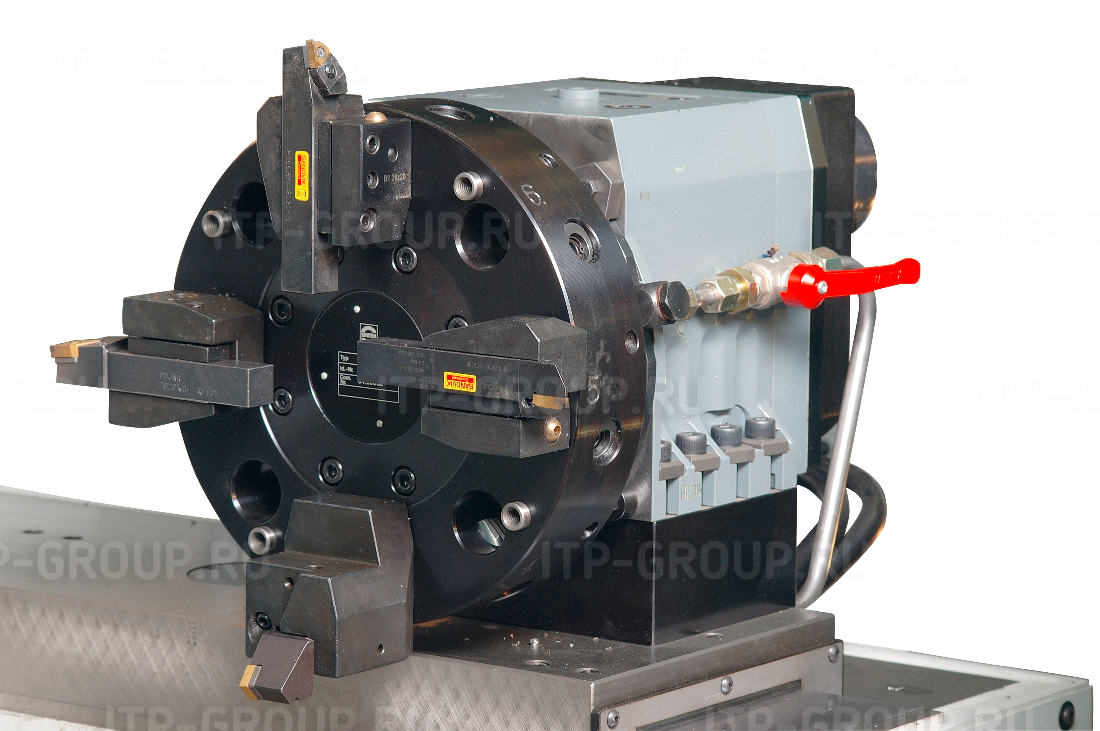

4-х сторонняя револьверная  головка без привода вращающегося инструмента*       SAUTER* SAUTER*
Количество позиций инструмента (DIN 69881)       4* 4*
Максимальное поперечное сечения инструмента мм     80* 80*
Максимальное поперечное сечение резца мм     32x32* 32x32*

Осевая револьверная головка без привода вращающегося инструмента*   SAUTER* SAUTER* SAUTER* SAUTER*
Количество позиций инструмента   8* 8* 8* 8*
Диаметр вала (согласно DIN 69880) мм 20* 30* 50* 50*
Максимальное поперечное сечение резца мм 16x12* 20x16* 32x25* 32x25*

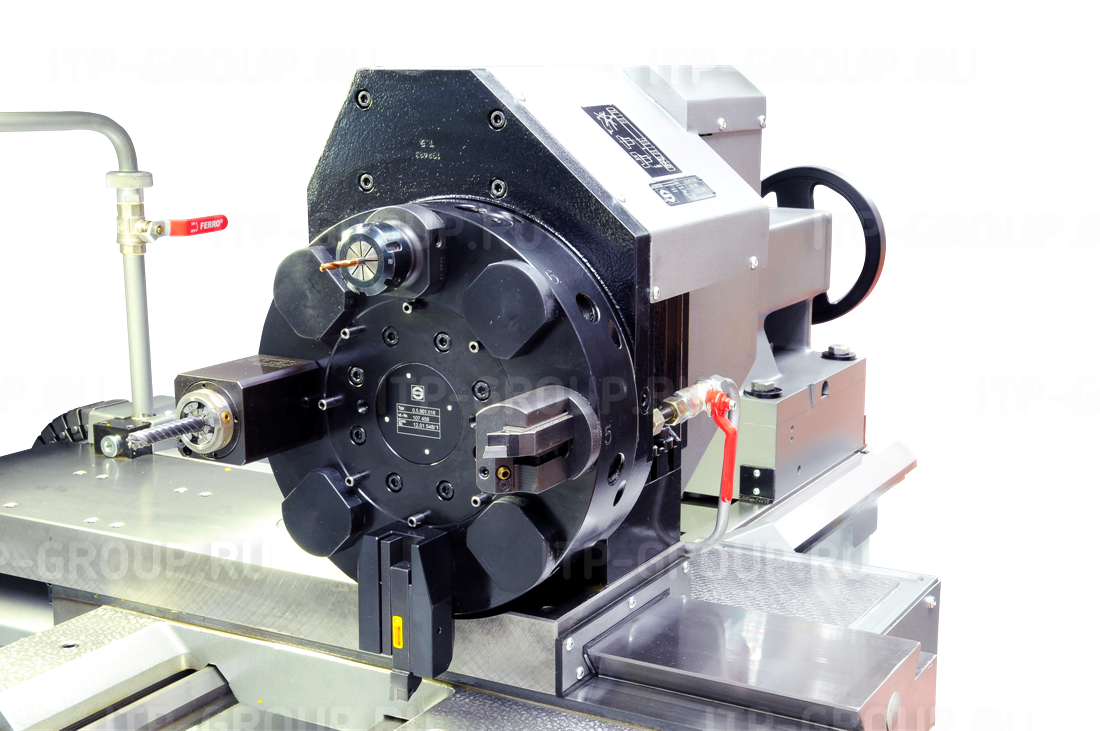

Осевая револьверная головка с приводом вращающегося инструмента*     SAUTER* SAUTER* SAUTER*
Количество позиций инструмента     8* 8* 8*
Количество позиций приводного инструмента     8* 8* 8*
Диаметр вала (согласно DIN 69880) мм   30* 50* 50*
Максимальное поперечное сечение резца мм   20x16* 32x25* 32x25*
Мощность двигателя приводного инструмента кВт   4,5* 5,7* 5,7*
Максимальный крутящий момент Нм   20* 35,7* 35,7*
Максимальная частота вращения мин -1   4000* 3400* 3400*

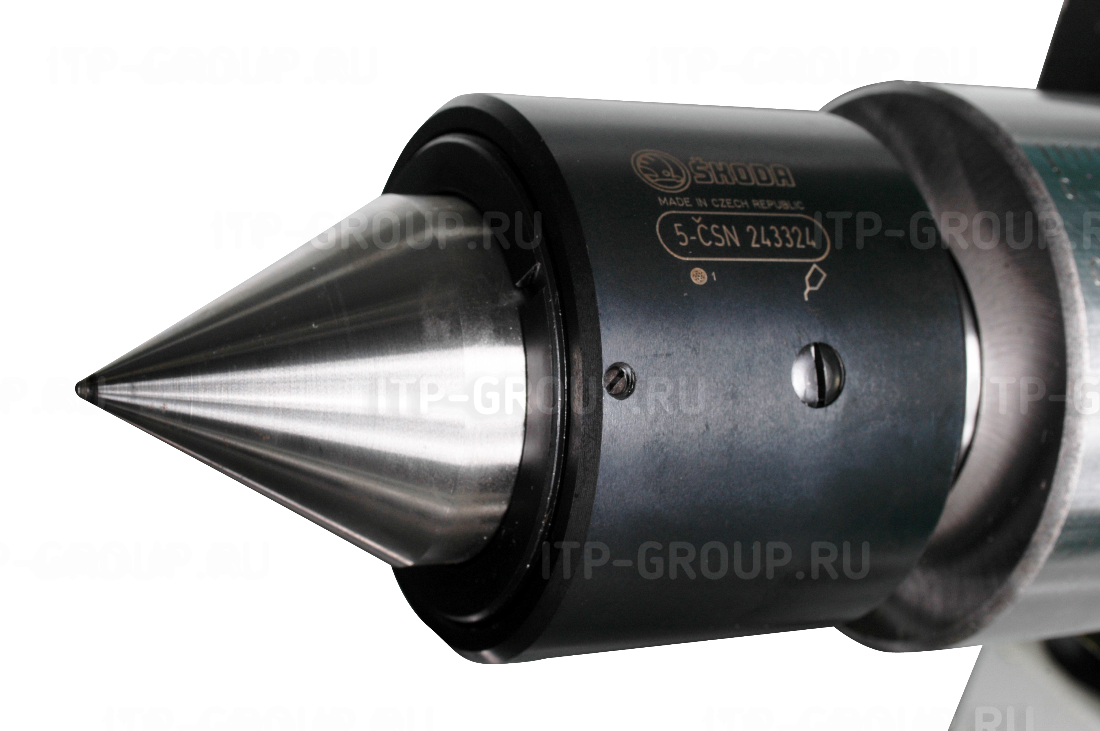

Задняя бабка :
Внутренний конус пиноли   MORSE 4 MORSE 5 MORSE 6 MORSE 6
Диаметр пиноли мм 60 80 120 120
Ход пиноли/задней бабки мм 120 160 210 210
Управление   вручную вручную ручное вручную
Диапазон прижимного усилия* (опция гидравлическое выдвижение пиноли) даН   80-800* 300/2500 300/2500

Габариты станка :
Высота мм 1735 1800 2115 2115
Ширина мм 1490 1560 2325 2325
Длина с поддоном для стружки мм 2415 2790/3290* 4604/5632*/6660*/8604*/10604* 4604/5632*/6660*/8604*/10604*
Длина с конвейером для стружки направо* мм 3300* 4110*/4610* 5955*/6955*/7955*/9955*/11955* 5955*/6955*/7955*/9955*/11955*

Масса :
Масса  (без специальной оснастки) кг около 1600 около 2700/2900* около 7000/8000*/9000*/10000*/11000* около 7000/8000*/9000*/10000*/11000*

Системы управления :
SIEMENS 840D SolutionLine + ShopTurn   да да да да
FANUC 0iTD + Manual Guide i   да да да да
HEIDENHAIN MANUAL Plus 620   да да да да
 * Специальное исполнение
