AVERTUM/HISION VT600

Вертикальный токарный центр VT600

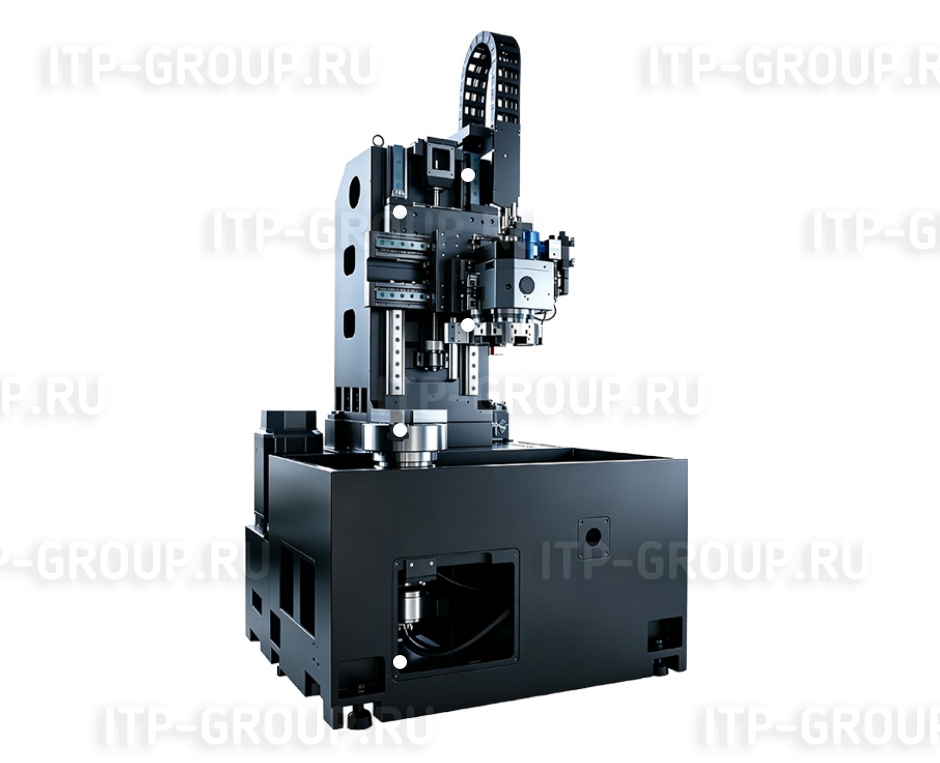

Вертикальные токарные станки серии VT обеспечивают стабильную и высокоэффективную обработку тяжелых, но относительно коротких деталей в виде дисков, колец и втулок. Жесткая конструкция станины позволяет станку выдерживать значительный вес заготовки, а технология прецизионной сборки гарантирует точность обработки, соответствующую производственным требованиям заказчиков.

Подбор оснастки

Производитель: HISION (Китай)

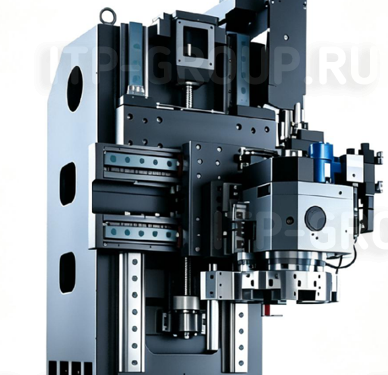

Колонна

Увеличенное расстояние между линейными направляющими обеспечивает высокую устойчивость конструкции и точность обработки. Прямое соединение сервомоторов с приводами подач способствует длительному сохранению точности позиционирования.

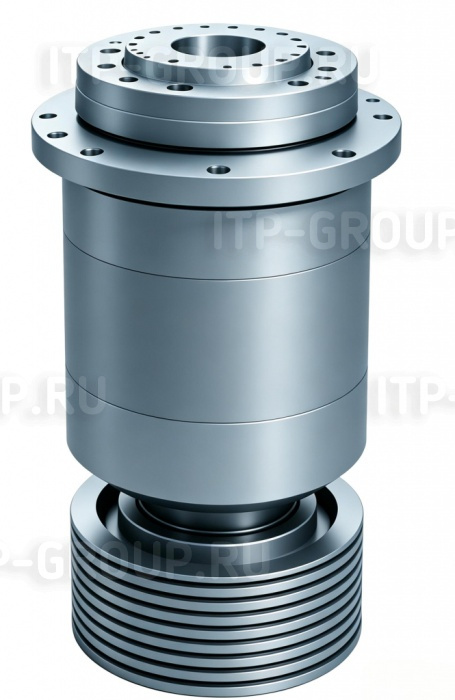

Ременной привод

Каждый шпиндель проходит заводскую балансировку для стабильной работы во всем диапазоне частот вращения. Шпиндельный узел на радиально-упорных шарикоподшипниках рассчитан на тяжелое резание.

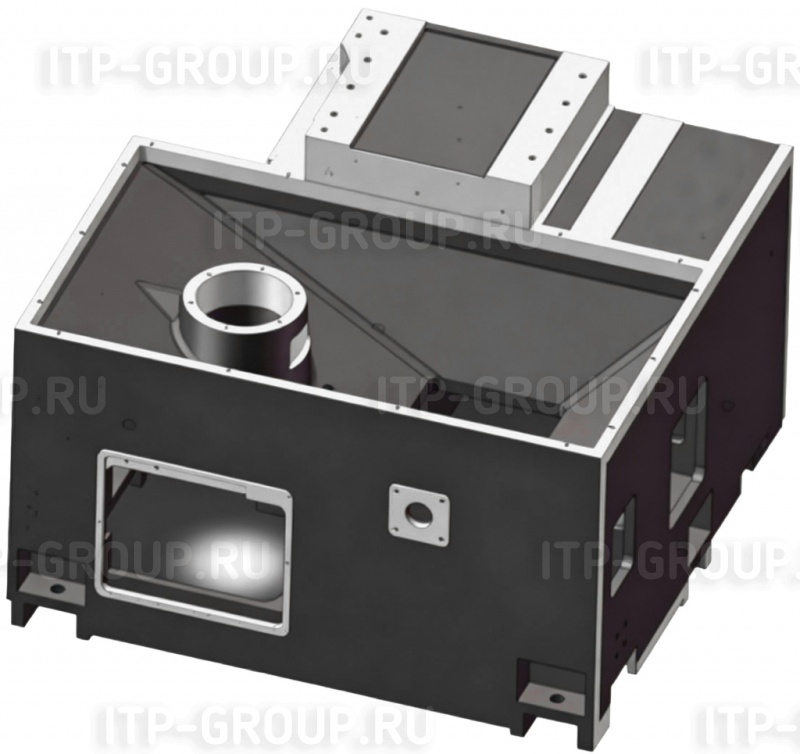

Цельнолитая станина

Монолитная чугунная конструкция обеспечивает устойчивость и длительное сохранение геометрической точности при тяжелой обработке.

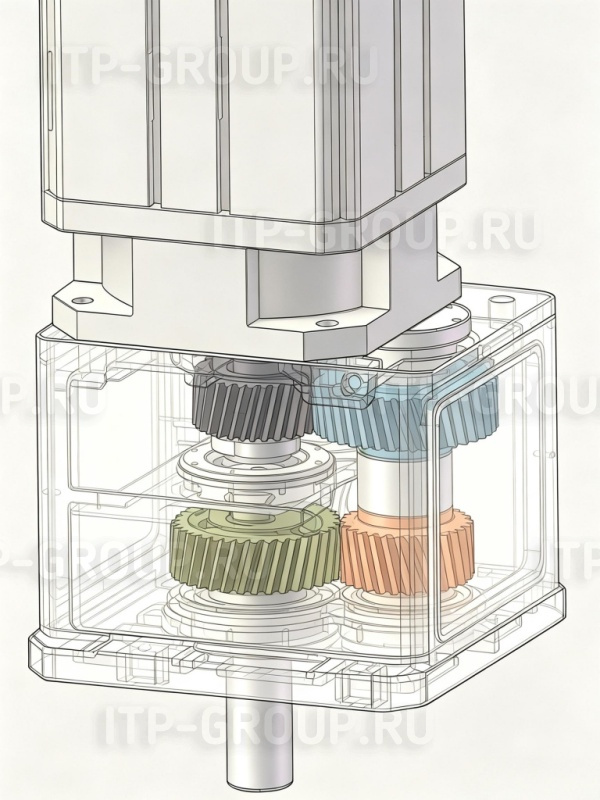

Опциональная коробка скоростей

Станок может оснащаться высокоточной коробкой скоростей для тяжелой обработки.
Передаточное отношение 1:4 обеспечивает высокий крутящий момент на низких оборотах и возможность чистовой обработки на высокой скорости.

Револьверная голова

12-позиционная револьверная головка с торцовой зубчатой муфтой и гидравлическим зажимом обеспечивает высокую точность позиционирования инструмента и устойчивость при резании. Полностью закрытое исполнение защищает механизм от попадания стружки.
Вертикальная, горизонтальная и приводная револьверные головки доступны опционально.

Гидравлическая система

Опциональная двухступенчатая система переключения высокого и низкого давления позволяет использовать повышенное усилие зажима при тяжелой обработке и пониженное – при закреплении тонкостенных заготовок. Переключение между уровнями давления выполняется непосредственно оператором.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Максимальная высота обработки	мм	500
Максимальный диаметр над станиной	мм	650
Максимальный диаметр над суппортом	мм	400
Максимальный диаметр обработки	мм	600
Перемещения
Ход по осям X/Z	мм	315/550
Быстрые перемещения по осям X/Z	м/мин	20/20
Шпиндель
Тип привода		ременной
Частота вращения	об/мин	2 500
Мощность (продолжит-но/не более 30 мин.)	кВт	15,0/18,5
Крутящий момент	Нм	258/344
Конус шпинделя		A2-8
Размер патрона	дюйм	12
Револьверная головка
Количество позиций в револьверной головке		12
Сечение резца	мм	25х25
Максимальный диаметр осевого инструмента	мм	40
Прочее
Система ЧПУ		FANUC 0i-TF Plus (3B)
Габариты станка	мм	1620 х 3200 х 3100
Вес станка	тонна	6,0

Стандартная конфигурация:

Система ЧПУ Fanuc 0i-TF Plus (3B)
Гидравлическая револьверная головка на 12 позиций
Гидравлический патрон
Теплообменник электрошкафа
Конвейер для стружки цепного типа
3-цветная сигнальная лампа
Комплект сырых кулачков
Пистолет подачи воздуха
Блокировка двери
2 блока для проходных резцов
2 блока для расточных резцов
Педаль (зажим/разжим патрона)
Комплект инструмента

Опциональная конфигурация:

Шпиндель 22/30 кВт, 30/37 кВт
Автоматическое переключение давления патрона (высокое/низкое)
Приводной инструмент
Увеличение патрона
Револьверная головка с сервоприводом (MYKUN)
Подвод СОЖ через инструмент 2 МПа
Оптические линейки по осям X/Z
Система измерения заготовки
Система измерения инструмента
Обмыв рабочей зоны
Уловитель масляного тумана
Кондиционер электрошкафа (0,3 кВт)
Водяной пистолет
Система охлаждения бака СОЖ
Левое симметричное исполнение станка

Полный список опций по запросу
