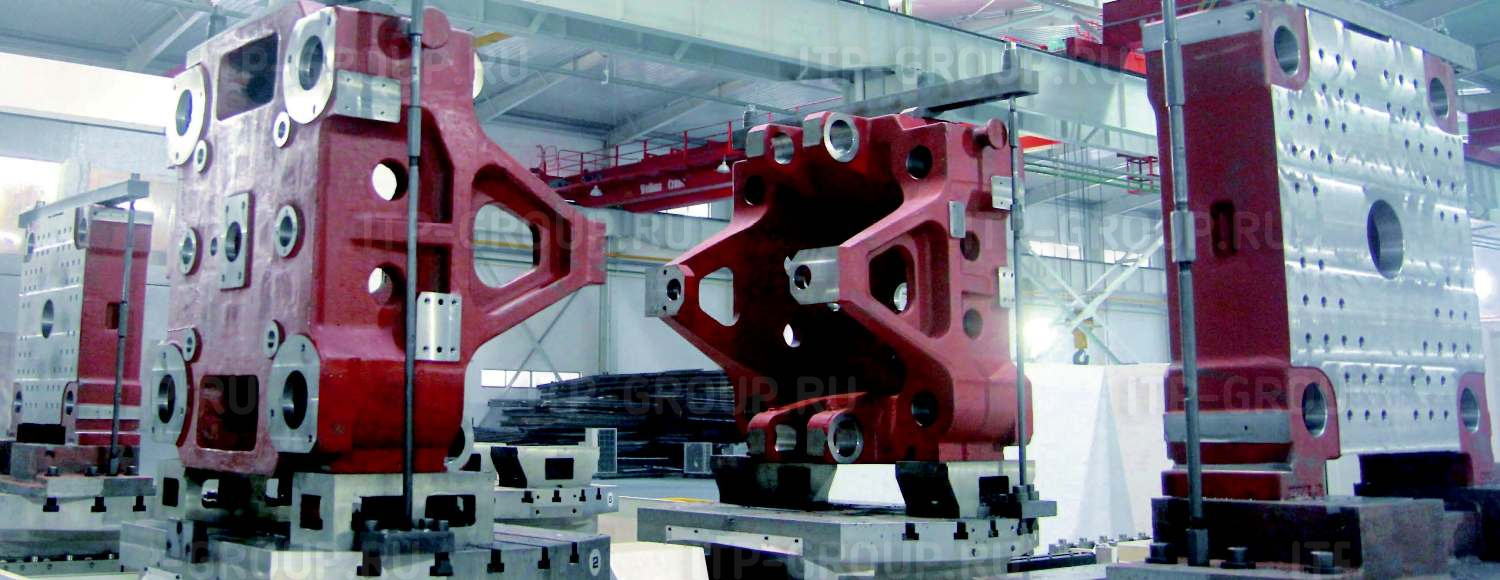

В горизонтально-фрезерных центрах серии HII от HISION использована усовершенствованная станина Т-образного типа, портальная колонна и подвесная конструкция повышенной жесткости с высокой точностью балансировки, что отвечает жестким требованиям при изготовлении деталей прецизионного класса. Данное оборудование широко используется в автомобильной и аэрокосмической промышленности, в производстве железнодорожного транспорта и горного оборудования.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Ход по оси X |
мм |
2000 |
| Ход по оси Y | мм | 1500 |
| Ход по оси Z | мм | 1350 |
| Ход по оси W | мм |
535 (опция) |
| Расстояние от оси шпинделя до поверхности стола |
мм |
0-1500 |
| Расстояние от торца до поверхности стола | мм |
350-1700 |
|
Рабочий стол |
||
|
Размер стола |
мм |
1250х1250 |
|
Нагрузка на стол |
кг |
3000 |
| Поворот стола | град |
1°x360 |
|
Количество паллет |
шт |
2 |
| Подачи | ||
|
Скорость резания по осям X/Y/Z |
м/мин |
6/6/6 |
|
Скорость быстрых перемещений по осям X/Y/Z |
м/мин |
30/20/30 |
| Автоматическая смена паллет | ||
| Тип смены паллет |
поворотного типа |
|
|
Шпиндель |
||
| Тип привода |
редуктор |
|
|
Частота вращения шпинделя |
об/мин |
4 500 |
|
Мощность шпинделя |
кВт |
22,0/26,0 |
| Крутящий момент | Нм |
837/989 |
|
Конус шпинделя |
BT50 |
|

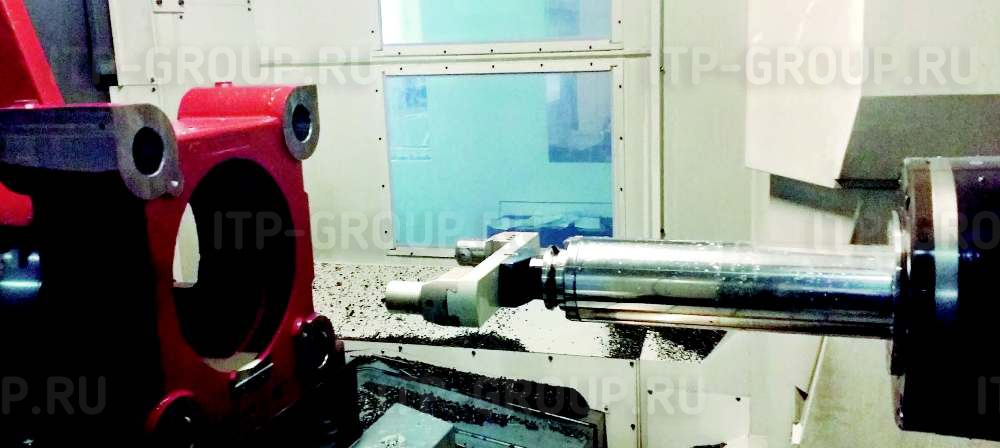

| Диаметр расточной штанги | мм |
130 (опция) |
| Инструментальный магазин |
|
|
| Количество инструмента в магазине | шт | 40 |
|
Максимальный диаметр инструмента (смежное гнездо) |
мм |
120(240) |
|
Максимальная длина инструмента |
мм |
650 |
| Максимальный вес инструмента | кг | 30 |
|
Прочее |
||
|
Система ЧПУ |
|
Fanuc 0i |
|
Габариты станка (длина х ширина х высота) |
мм |
9000 х 5200 х 4600 |
|
Вес станка |
тонна |
33,0 |
