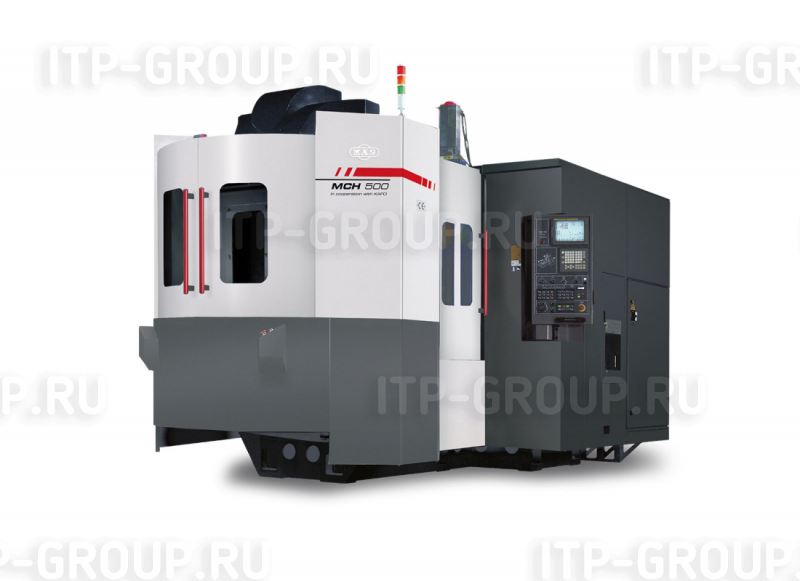

Горизонтальный обрабатывающий центр MCH 500

Горизонтальные обрабатывающие центры серии MCH предназначены для прецизионной обработки коробчатых, а также плоских деталей из стали, чугуна и различных сплавов. В дополнение к этому, эти машины подходят для обработки пресс-форм и для массового производства благодаря системе смены поддонов. Автоматическая смена инструмента из магазина позволяет работать в автоматическом цикле. Использование специальных аксессуаров позволяет использовать производительные инструменты с подачей центральной охлаждающей жидкости. Вращающийся стол ЧПУ (ось B) позволяет обрабатывать детали в машине с большей стороны и повышает производительность из-за возможности использования нескольких зажимных приспособлений.

Производитель: KOVOSVIT MAS (Чехия)

ОСОБЕННОСТИ:

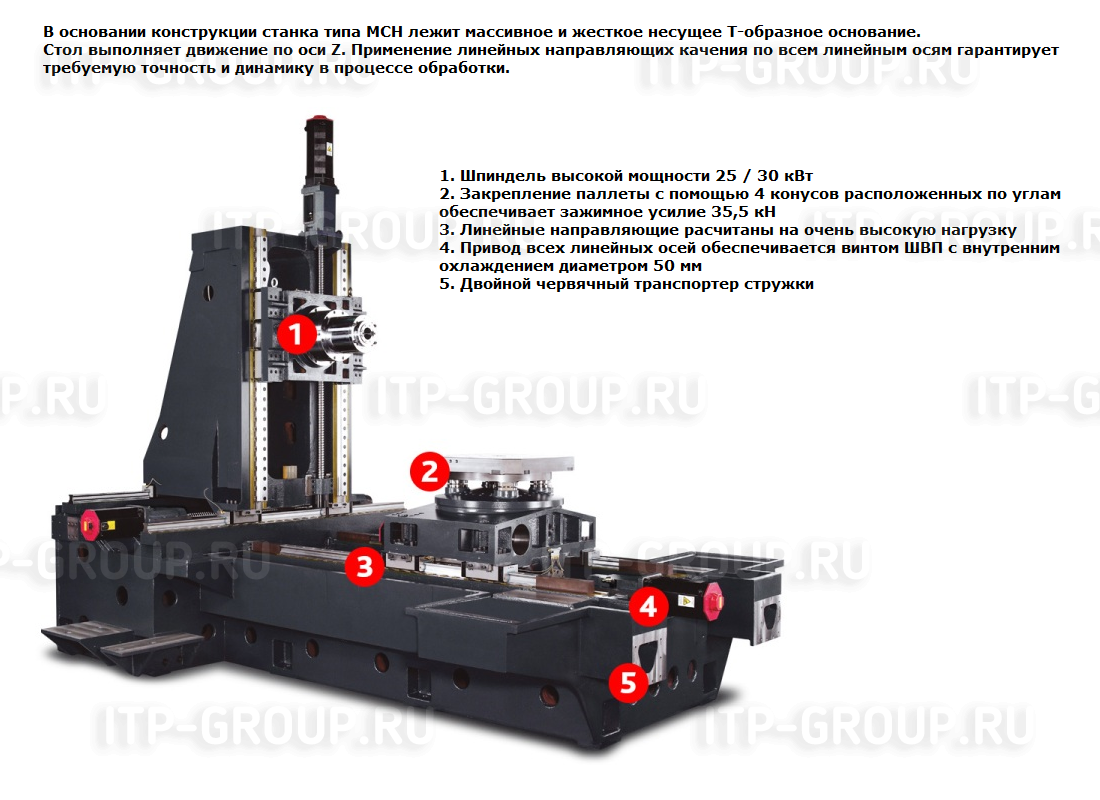

Движущиеся части машины размещены на линейных направляющих ролика

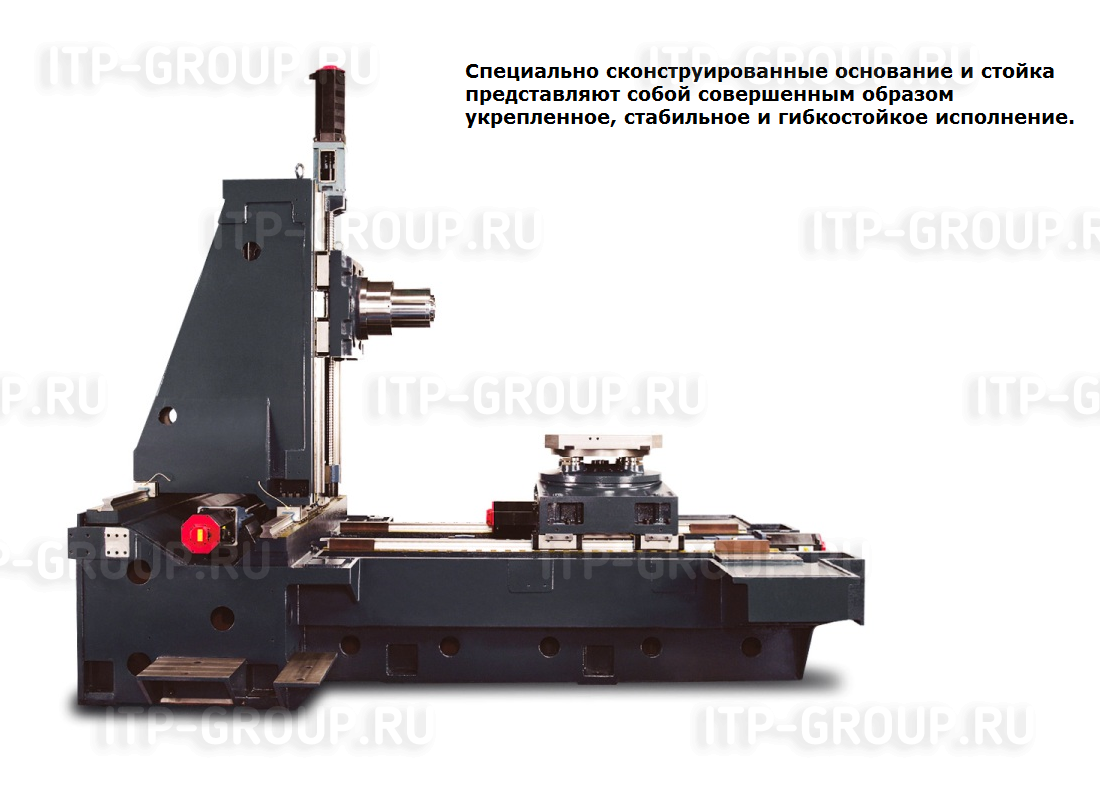

Машинное литье выполнено из серого чугуна
Шпиндель со встроенным двигателем с высоким крутящим моментом
Цифровые, переменного тока, управляющие приводы
Линейные оси, приводимые в действие шариковыми винтами с внутренним охлаждением
Прямое измерение во всех линейных осях
Зажим центрального инструмента
Вращающийся стол - ось с ЧПУ
Автоматическое изменение поддонов - 2 поддона, время изменения - 13 с
40-позиционный инструментальный магазин
Быстрый ход по всем линейным осям - 48 м/мин
Система управления FANUC / HEIDENHAIN / SIEMENS

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ:
- Электрооборудование 3 × 400 В /50 Гц
- Цифровые привода переменного тока шпинделя и осей
- Привод линейных осей винтом ШВП с внутренним охлаждением
- Прямое отмеривание по всем линейным осям
- Гидравлический зажим оси стола
- Охлаждающий агрегат для внешнего охлаждения
- Центровое охлаждение шпинделя 20 бар
- Центровой зажим инструмента
- Автоматическая смазка подвижных частей
- Комплект инструментов для технического обслуживания
- Циркуляционное охлаждение шпинделя
- Транспортер стружки
- Магазин инструментов – 40 ячеек
- Система ЧПУ FANUC / HEIDENHAIN / SIEMENS

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
- Расширенный магазин инструментов 60, 90 или 120 ячеек
- Инструментальный зонд RENISHAW NC4
- 3D зонд RENISHAW OMP 60
- Центровое охлаждение шпинделя 50 бар
- Многопаллетное автоматизированное рабочее место – 6 паллет

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ	ЕД. ИЗМ.	MCH 500

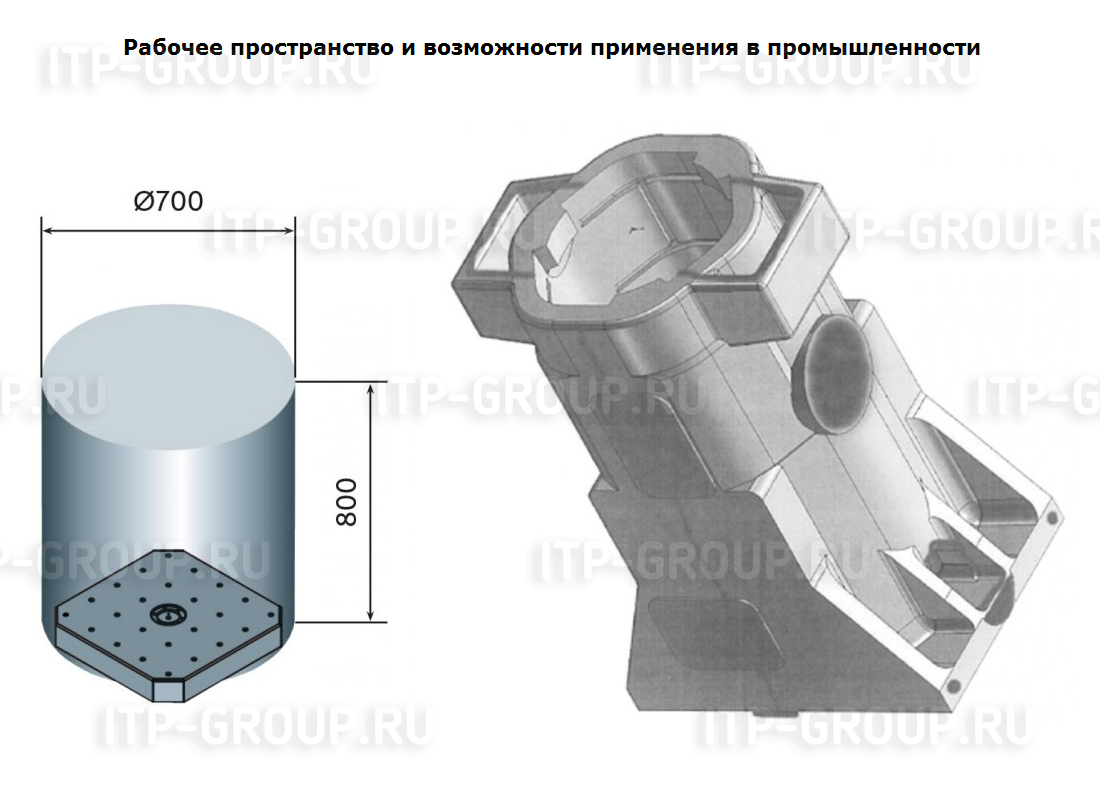

Рабочий диапазон
Расстояние от оси шпинделя до паллеты	мм	100 - 750
Расстояние от торца шпинделя до центра паллеты	мм	150 - 800
Ход по оси X	мм	720
Ход по оси Y	мм	650
Ход по оси Z	мм	650
Подача
Ускоренная подача	м/мин	48
Ускорение	м.сек^-2	5
Рабочая подача	м/мин	48
Шпиндель
Мощность двигателя шпинделя (непрерывно / 30 мин)	кВт	25 / 30
Максимальный крутящий момент (непрерывно / 10 мин)	Нм	238 / 350
Максимальные обороты шпинделя	мин^-1	10 000
Конус шпинделя	-	ISO 50
Магазин инструментов
Кол-во ячеек	шт.	40 [60, 90, 120]
Максимальная длина инструмента	мм	400
Максимальный диаметр инструмента	мм	125
Максимальный диаметр инструмента при свободных соседних ячейках	мм	250
Максимальный вес инструмента	кг	20
Время смены инструмента (стружка-стружка)	сек	8
Паллета
Кол-во паллет	шт.	2
Габариты паллеты	мм	500 x 500
Максимальный вес заготовки	кг	800
Время смены паллеты	сек	13
Скорость поворота (ось В)	сек	2,5 / 90°
Зажимные элементы на паллете	-	24 х М16, шаг 125 мм
Прочее
Общая мощность станка	кВA	55
Система ЧПУ	.	FANUC 31i
Габариты станка (д × ш × в)	мм	4040 x 6400 x 3100
Вес станка	кг	13 000
