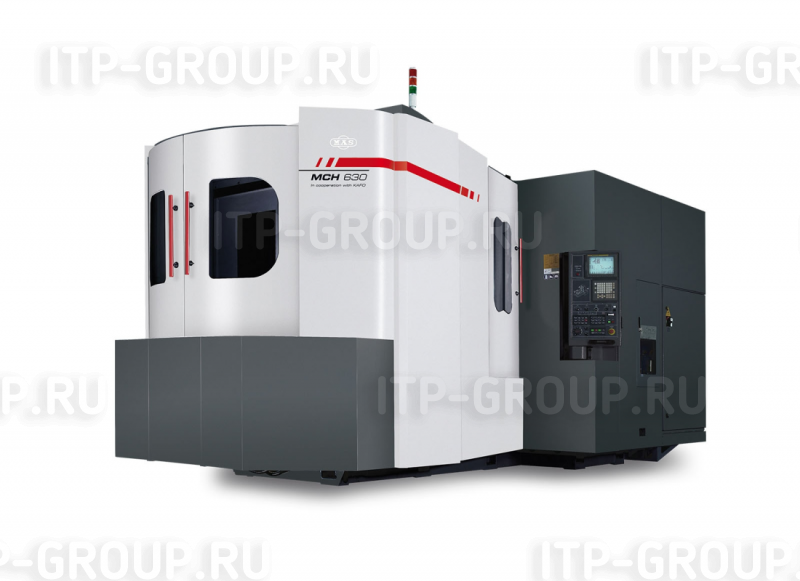

Горизонтальный обрабатывающий центр MCH 630
Горизонтальный обрабатывающий центр MCH 630

Горизонтальные обрабатывающие центра серии MCH предназначены для точной и высокопродуктивной обработки корпусных и плоских деталей из стали, серого чугуна и разных сплавов. Центра также можно применять для обработки форм, штампов и для серийного производства благодаря системе сменных паллет. Работа в автоматическом цикле обеспечена за счет автоматической подачи инструмента из магазина. Дополнительная оснастка станка позволяет применение продуктивных инструментов с центровой подачей охлаждающей жидкости. Управляемый системой ЧПУ поворотный стол (ось B) дает возможность обработки деталей с нескольких сторон, таким образом можно применять для зажима сложных по форме деталей специальных зажимных приспособлений.

Производитель: KOVOSVIT MAS (Чехия)
Производитель
ОСОБЕННОСТИ:

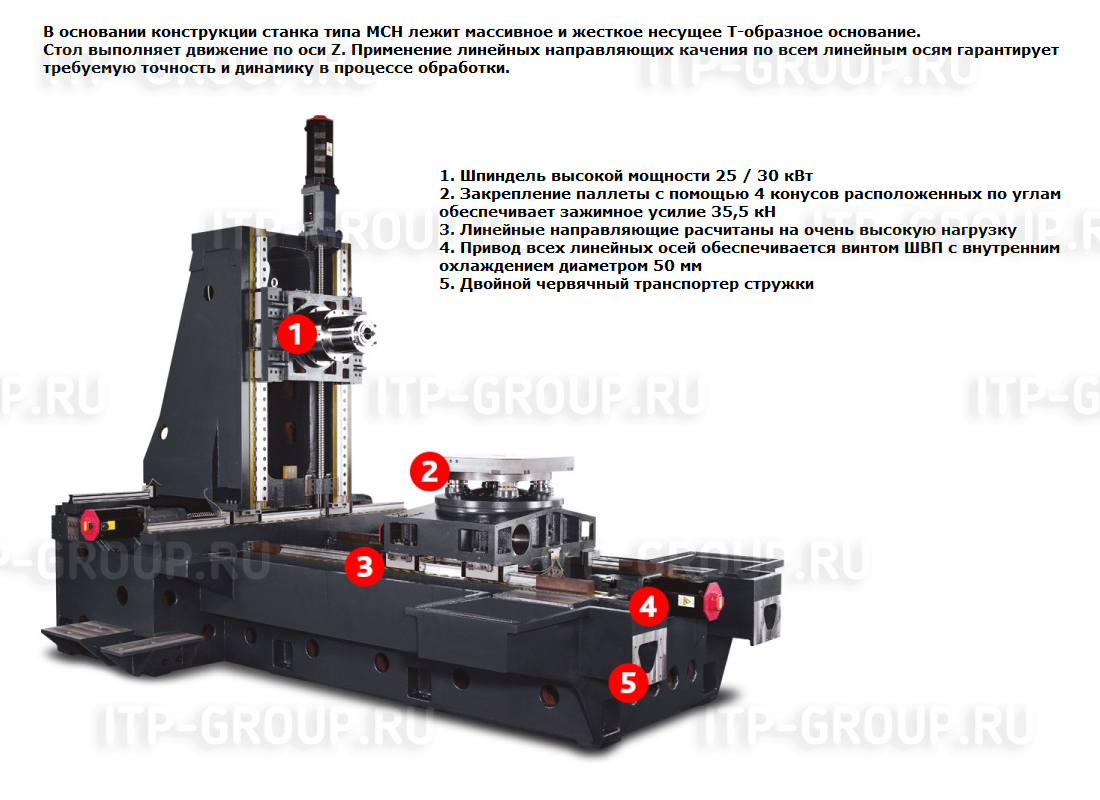

Подвижные части станка расположены на линейных направляющих качения

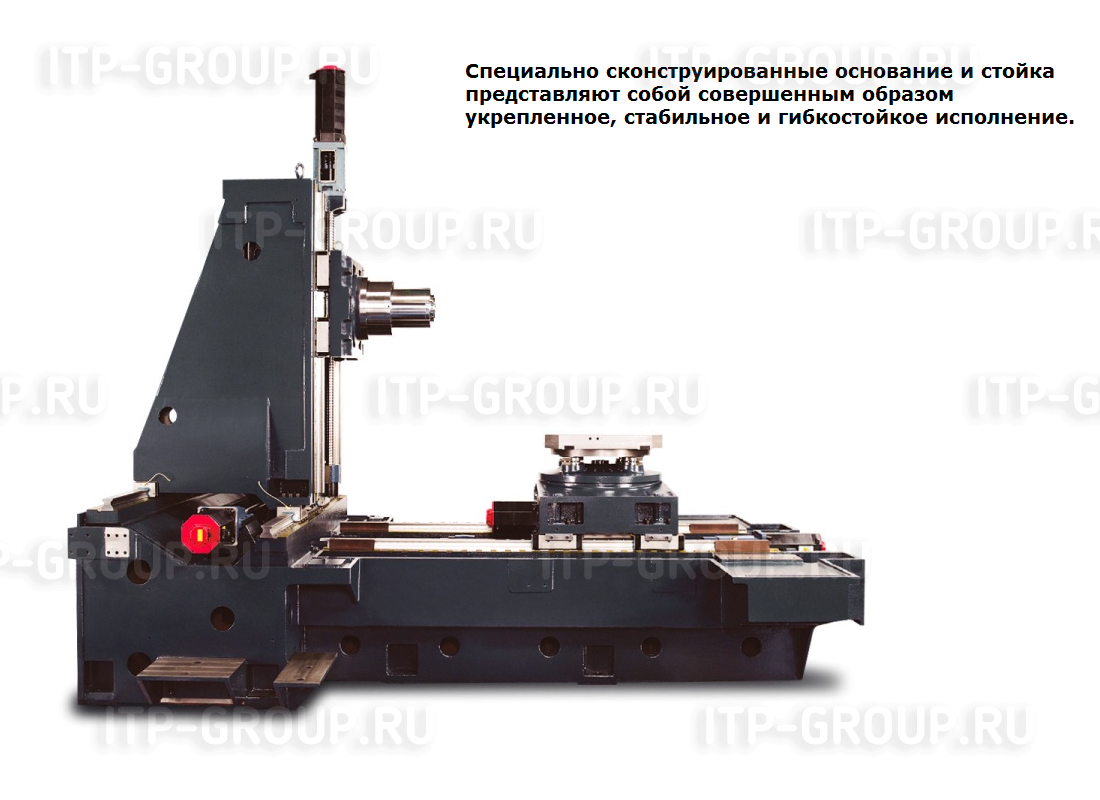

Литье станка из серого чугуна
Шпиндель с интегрированным мотором с высоким крутящим моментом
Цифровые привода переменного тока
Привод линейных осей винтом ШВП с внутренним охлаждением
Прямое отмеривание по всем линейным осям
Центровой зажим инструментов – смена инструмента "стружка-стружка" - 8 с!
Поворотный стол – ЧПУ управляемая ось
Автоматическая смена паллет (2 паллеты), время смены - 17 с
Магазин инструментов на 40 ячеек
Ускоренные подачи по всем линейным осям 48 м/мин-1
Система ЧПУ FANUC / HEIDENHAIN / SIEMENS

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ:
- Электрооборудование 3 × 400 В /50 Гц
- Цифровые привода переменного тока шпинделя и осей
- Привод линейных осей винтом ШВП с внутренним охлаждением
- Прямое отмеривание по всем линейным осям
- Гидравлический зажим оси стола
- Охлаждающий агрегат для внешнего охлаждения
- Центровое охлаждение шпинделя 20 бар
- Центровой зажим инструмента
- Автоматическая смазка подвижных частей
- Комплект инструментов для технического обслуживания
- Циркуляционное охлаждение шпинделя
- Транспортер стружки
- Магазин инструментов – 40 ячеек
- Система ЧПУ FANUC / HEIDENHAIN / SIEMENS

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:
- Расширенный магазин инструментов 60, 90 или 120 ячеек
- Инструментальный зонд RENISHAW NC4
- 3D зонд RENISHAW OMP 60
- Центровое охлаждение шпинделя 50 бар
- Многопаллетное автоматизированное рабочее место – 6 паллет
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ЕД. ИЗМ.
MCH 630

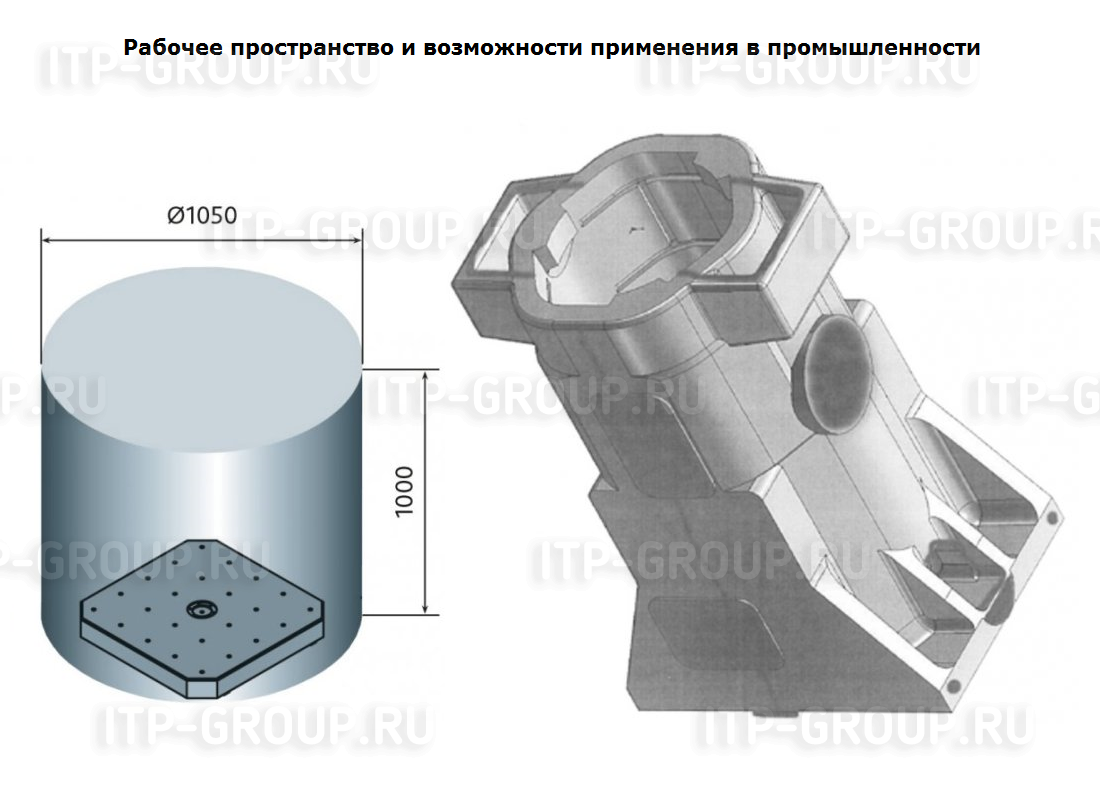

Рабочий диапазон
Расстояние от оси шпинделя до паллеты мм 100 - 900
Расстояние от торца шпинделя до центра паллеты мм 150 - 1 030
Ход по оси X мм 1 050
Ход по оси Y мм 800
Ход по оси Z мм 880
Подача
Ускоренная подача м/мин 48
Ускорение м.сек-2 5
Рабочая подача м/мин 48
Шпиндель
Мощность двигателя шпинделя (непрерывно / 30 мин) кВт 25 / 30
Максимальный крутящий момент (непрерывно / 10 мин) Нм 238 / 350
Максимальные обороты шпинделя мин-1 10 000
Конус шпинделя - ISO 50
Магазин инструментов
Кол-во ячеек шт. 40 [60, 90, 120]
Максимальная длина инструмента мм 400
Максимальный диаметр инструмента мм 125
Максимальный диаметр инструмента при свободных соседних ячейках мм 250
Максимальный вес инструмента кг 20
Время смены инструмента (стружка-стружка) сек 8
Паллета
Кол-во паллет шт. 2
Габариты паллеты мм 630 x 630
Максимальный вес заготовки кг 1200
Время смены паллеты сек 17
Скорость поворота (ось В) сек 2,5 / 90°
Зажимные элементы на паллете - 24 х М16 шаг 125 мм
Прочее
Общая мощность станка кВA 55
Система ЧПУ - FANUC 31i
Габариты станка (д × ш × в) мм 7560 х 4550 x 3500
Вес станка кг 19 000
