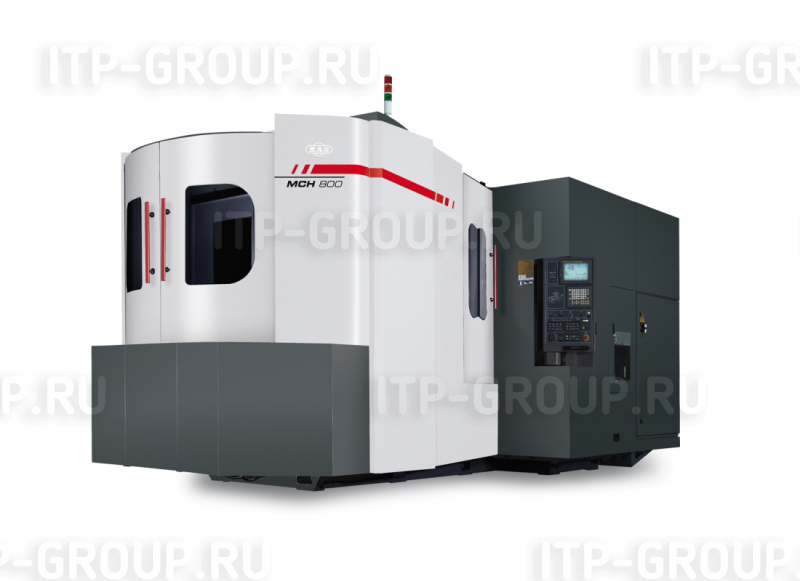

Горизонтальный обрабатывающий центр MCH 800


Горизонтальный обрабатывающий центр MCH 800

Горизонтальные обрабатывающие центра серии MCH предназначены для точной и высокопродуктивной обработки корпусных и плоских деталей из стали, серого чугуна и разных сплавов. Центра также можно применять для обработки форм, штампов и для серийного производства благодаря системе сменных паллет. Работа в автоматическом цикле обеспечена за счет автоматической подачи инструмента из магазина. Дополнительная оснастка станка позволяет применение продуктивных инструментов с центровой подачей охлаждающей жидкости. Управляемый системой ЧПУ поворотный стол (ось B) дает возможность обработки деталей с нескольких сторон, таким образом можно применять для зажима сложных по форме деталей специальных зажимных приспособлений.

Производитель: KOVOSVIT MAS (Чехия)

Производитель

ОСОБЕННОСТИ:

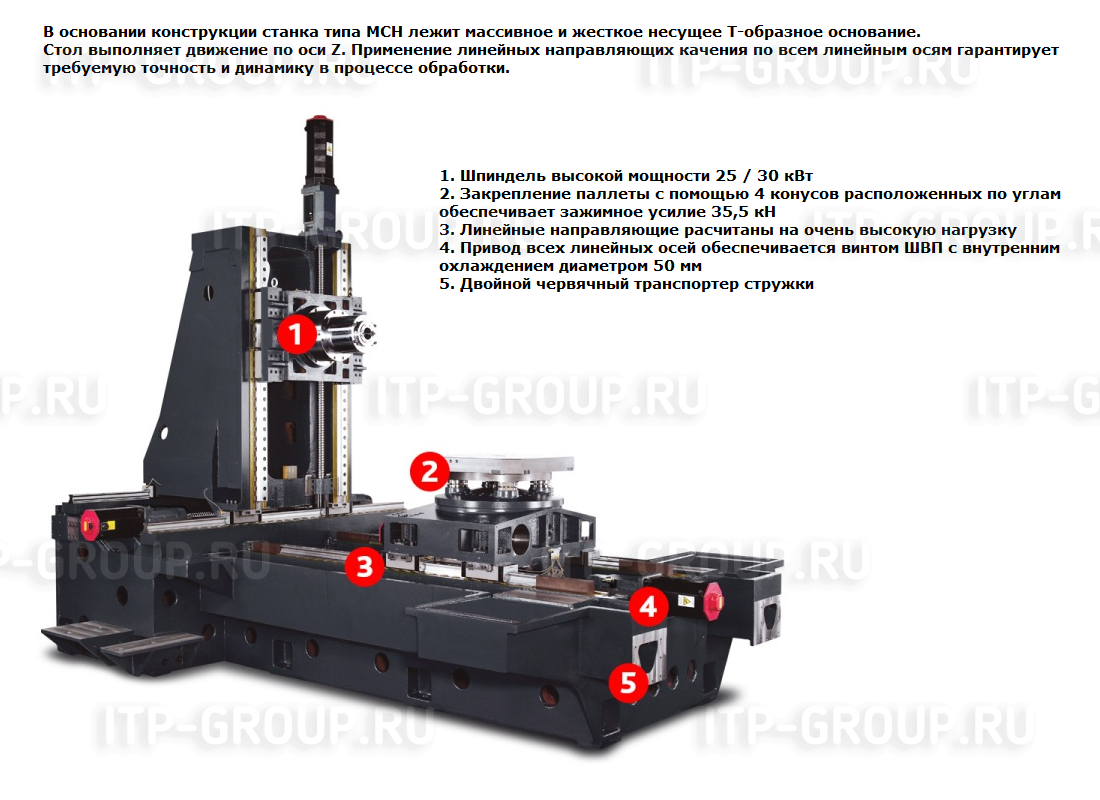

  • Подвижные части станка расположены на линейных направляющих качения

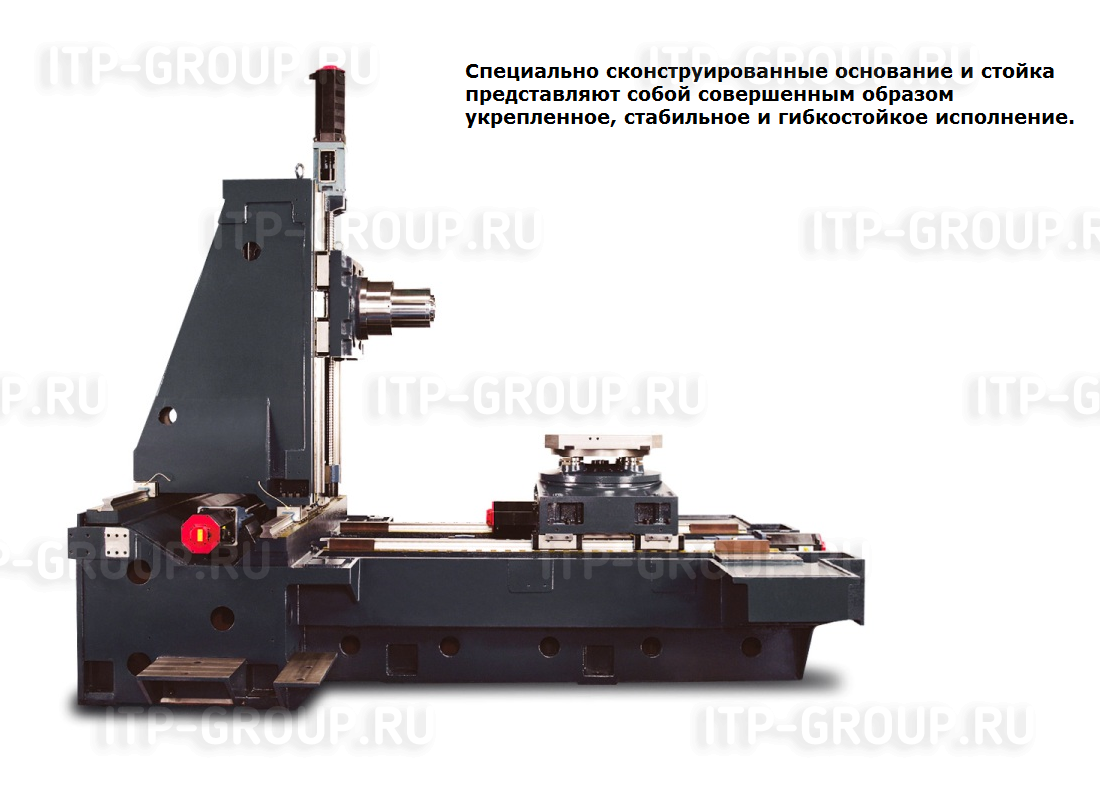

  • Литье станка из серого чугуна
  • Шпиндель с интегрированным мотором с высоким крутящим моментом
  • Цифровые привода переменного тока
  • Привод линейных осей винтом ШВП с внутренним охлаждением
  • Прямое отмеривание по всем линейным осям
  • Центровой зажим инструментов – смена инструмента „стружка-стружка“ - 8 с!
  • Поворотный стол – ЧПУ управляемая ось
  • Автоматическая смена паллет - 2 паллеты; время смены - 17 с
  • Магазин инструментов – 40 ячеек
  • Ускоренные подачи по всем линейным осям 48 м.мин-1
  • Система ЧПУ FANUC / HEIDENHAIN / SIEMENS
Технические данные MCH 500 MCH 630 MCH 800
Ход в осях X/Y/Z мм 720/650/650 1 050/800/800 1 400/1 200/1 325
Зажимная поверхность стола мм 500×500 630×630 800×800
Макс. нагрузка на стол кг 800 1 200 2 000
Макс. число оборотов мин-1 10 000 6 000 [10 000]
Мощность двигателя шпинделя S1 / S6 – 40% кВт 25 / 30 22 / 26 [25 / 30]
Макс. крутящий момент Нм 238 / 350 620 / 770 [238 / 350]
Конус шпинделя   ISO 50 (BT 50)
Число ячеек в магазине инструментов   40 [60, 90, 120]
Система управления   HEIDENHAIN, SIEMENS
Габариты станка (д × ш × в) мм 6 630 × 4 150 × 3 105 7 560 × 4 700 × 3 480 10 000 × 5 500 × 4 000
Масса станка кг 13 000 19 000 28 000
