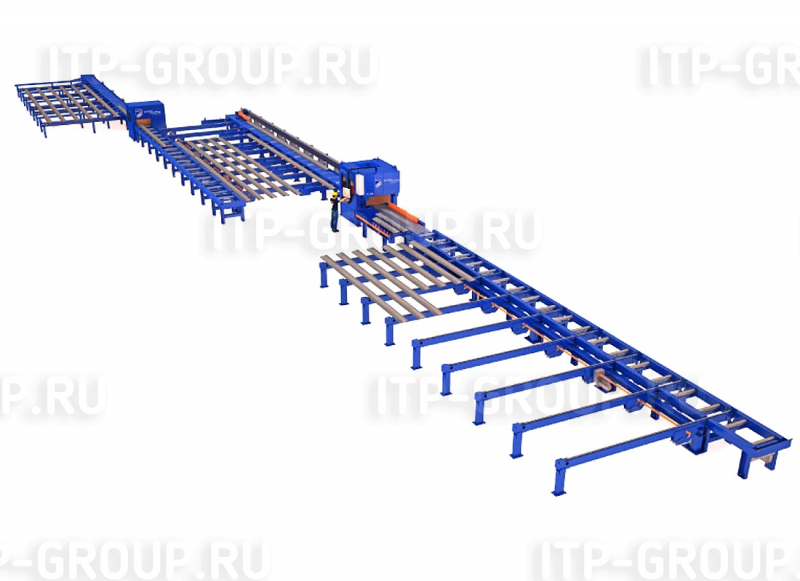

Установка плазменной резки HGG PCL – Линия для резки профилей


Установка плазменной резки HGG PCL – Линия для резки профилей

В 2000-м году компания HGG, используя свой обширный опыт в области автогенной и плазменной резки, совместно с двумя крупными судостроительными компаниями разработала первую роботизированную линию для резки профилей. Обе компании, Odense Steel Shipyard из Дании и Hyundai Heavy Industries из Южной Кореи, объединили свои усилия для разработки специальных, высокоточных судостроительных профилей, таких как HP/бульбовый, уголковый, Т-образный, толстолистовой/полосовой.

Производитель: HGG (Нидерланды)

Производитель

Информация от производителя

Благодаря интеллектуальной технологии измерения, командам управления и возможности непосредственного управления траекторией движения робота, линия PCL обладает до 50% большей производительностью, чем традиционные установки. Цифровые файлы данных могут генерироваться разными пакетами, включая Nupas CADMatic, Tribon/Aveva, Intergraph, Sener/Foran and Shipconstructor.

С момента изготовления первой линии было произведено и установлено 36 линий для резки профиля PCL, что соответствует 90% рынка.

Одной из отличительных технологических особенностей полностью автоматизированной линии PCL является программное обеспечение для редактирования макрокоманд на языке С++, что позволяет автономно вводить новые макрокоманды прямо на судоверфи.
В судостроительной отрасли линия PCL используется для высокопроизводительной резки и маркировки элементов жёсткости с целью их быстрой сварки на корабельном корпусе.

Особенности:

  • программное обеспечение (для программирования и подготовки работ);
  • накопитель материалов;
  • стол подачи заготовок;
  • входной роликовый конвейер;
  • компактный робот камеры резки и маркировки;
  • системы проведения оперативных измерений;
  • опускающаяся система вытяжки отработанных газов;
  • роликовый конвейер выдачи продукции;
  • стол приёма готовой продукции;
  • интерфейс оператора.

Спецификация Значение
Равносторонний уголок (мм)

60 х 60/150 х 150

Неравносторонний уголок (мм)

75 х 50/150 х 550

Прокатная балка с ровной поверхностью (мм)

60 — 550

Полосабульб (мм)

60 х 4/550 х 15

Тавр (мм)

100 х 50/500 х 200

Двутавр (мм)

100 х 120/600 х 300

Точность резки по длине (мм)

± 2

Фаска (градусы)

± 2

Staubi робот

6 осей

Диапазон толщины стенки при резе 45° [max/ качественный рез] (мм)

55/35

Плазменная резка [Kjeliber Fine Focus 800, кислородная резка] кВт

34

Максимальное содержание ячейки для резки (м3)

11
