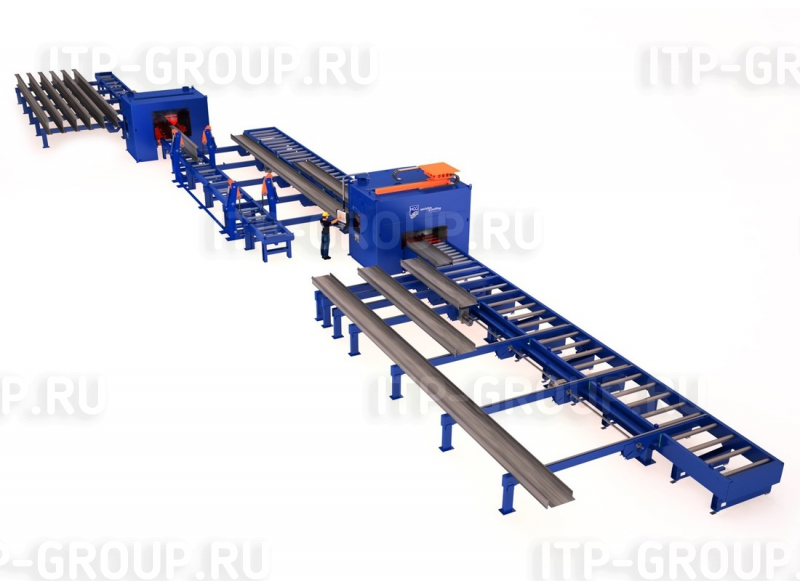

Установка плазменной резки HGG RPC – Линия резки балок

Установка плазменной резки HGG RPC – Линия резки балок
Установка плазменной резки HGG RPC – Линия резки балок

Линия HGG RPC была сконструирована специально для резки балок в шельфовой индустрии. Установка позволяет вести резку разнообразных профилей: с «завалом» на краю (snipe), с пазами и с общими соединениями. В последнем случае используется метод, при котором срезаются только фланцы. Система высококачественной плазменной резки (High Definition Plasma) компании Kjellberg и крупноразмерный робот компании Staubli, который свешивается с верхней части камеры резки, обеспечивают максимально возможный уровень доступа к материалу резки и непревзойденные результаты резки.

Производитель: HGG (Нидерланды)
Производитель

Хорошо известно, что балки отличаются большим количеством отклонений и различий: непрямолинейные фланцы, смещение от центра тела и/или скручивание. Современная система лазерной триангуляции или  технического зрения даёт возможность измерять эти отклонения и соответствующим образом корректировать режущую траекторию робота, чтобы обеспечить совершенную подгонку и стыковку при монтаже.

В шельфовой индустрии установка RPC используется для резки балок в верхней части опорных каркасных оснований.

Одной из отличительных технологических особенностей полностью автоматизированной линии RPC является функция непосредственного контроля над передвижениями робота. Она позволяет предотвратить соприкосновение горелки с материалом, но, в то же время, обеспечивает резку очень близко к телу балки и фланцам. Специальные движения горелки (покачивание, наклон и подъем) во время процесса резки на фланце приводят к тому, что после резки не остаётся лишнего материала. Необходимость в последующем шлифовании практически отсутствует. Это уникальная особенность для шельфовой индустрии!

Особенности:

  • программное обеспечение (для программирования и подготовки работ);
  • роликовый конвейер подачи;
  • камеры резки и маркировки;
  • крупногабаритный робот;
  • лазерная триангуляция или измерительная система технического зрения;
  • роликовый конвейер выдачи продукции;
  • интерфейс оператора.
