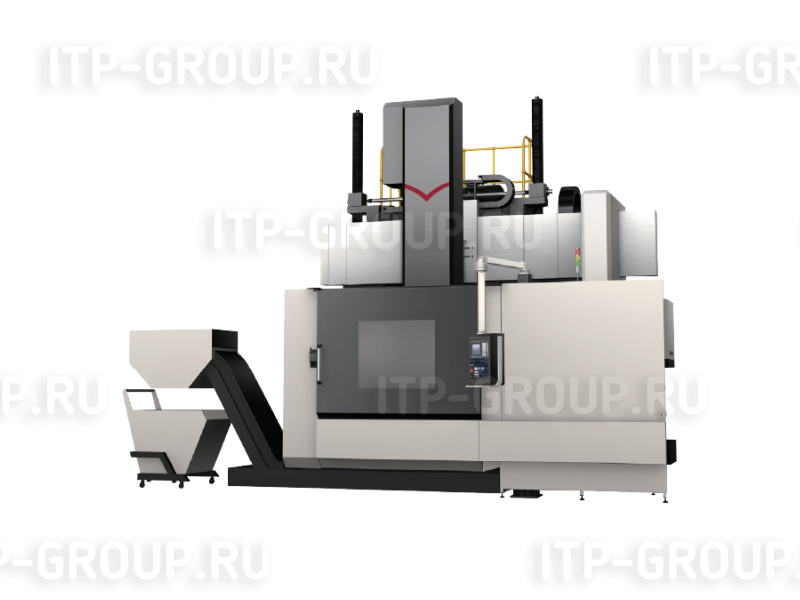

AVERTUM/HISION LV100
Главная / AVERTUM/HISION LV100

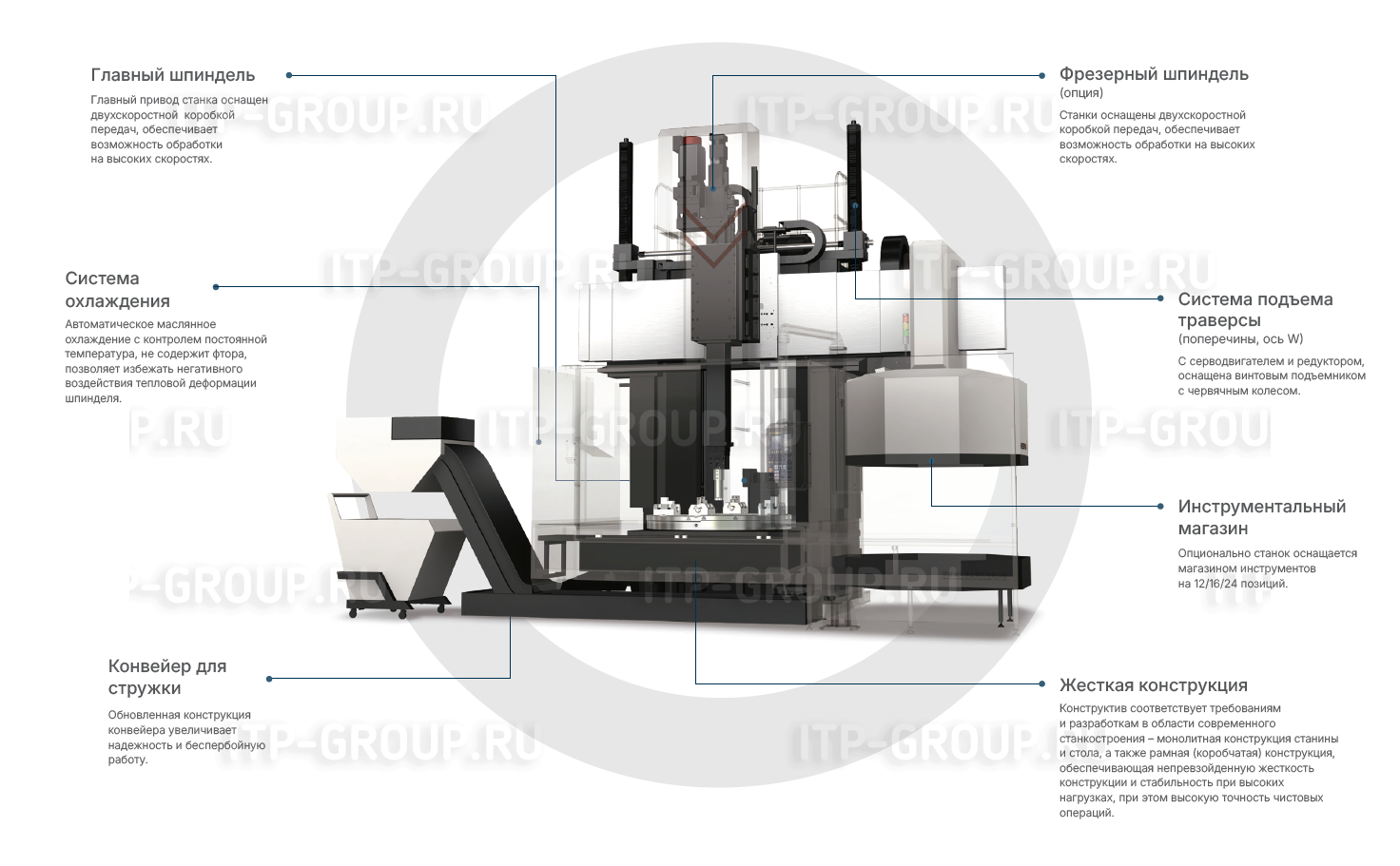

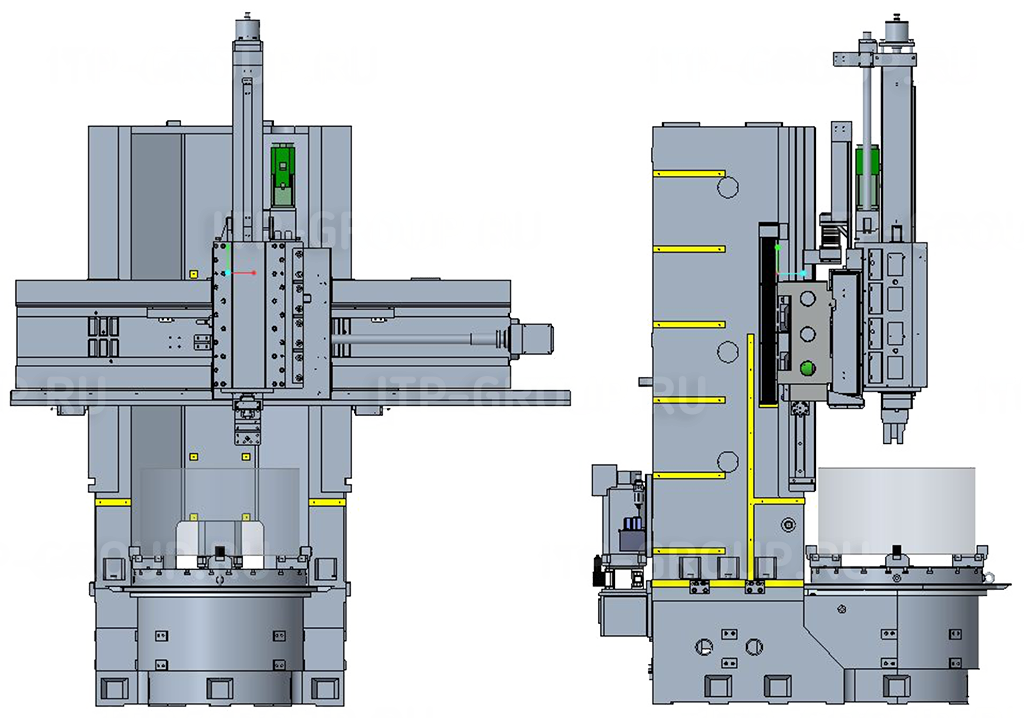

Конструктив соответствует требованиям и разработкам в области современного станкостроения - монолитная конструкция станины и стола, а также рамная (коробчатая) конструкция, обеспечивающая непревзойденную жесткость конструкции и стабильность при высоких нагрузках, при этом высокую точность чистовых операций. Траверса большого сечения с повышенной жесткостью и увеличенной шириной закаленных направляющих траверсы (ось W), обеспечивает высокую точность и скорость перемещения.

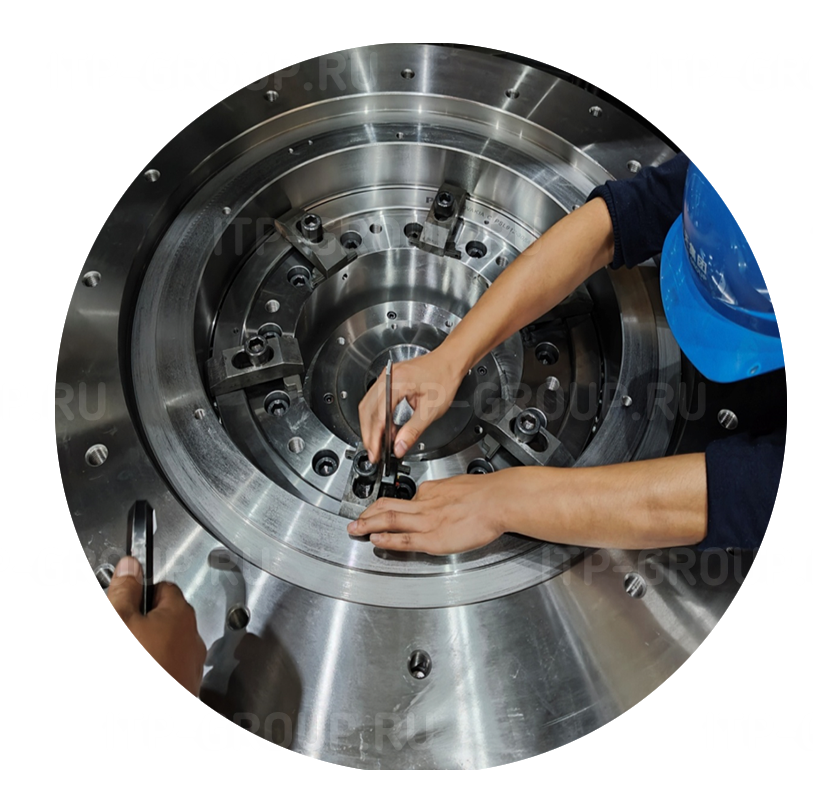

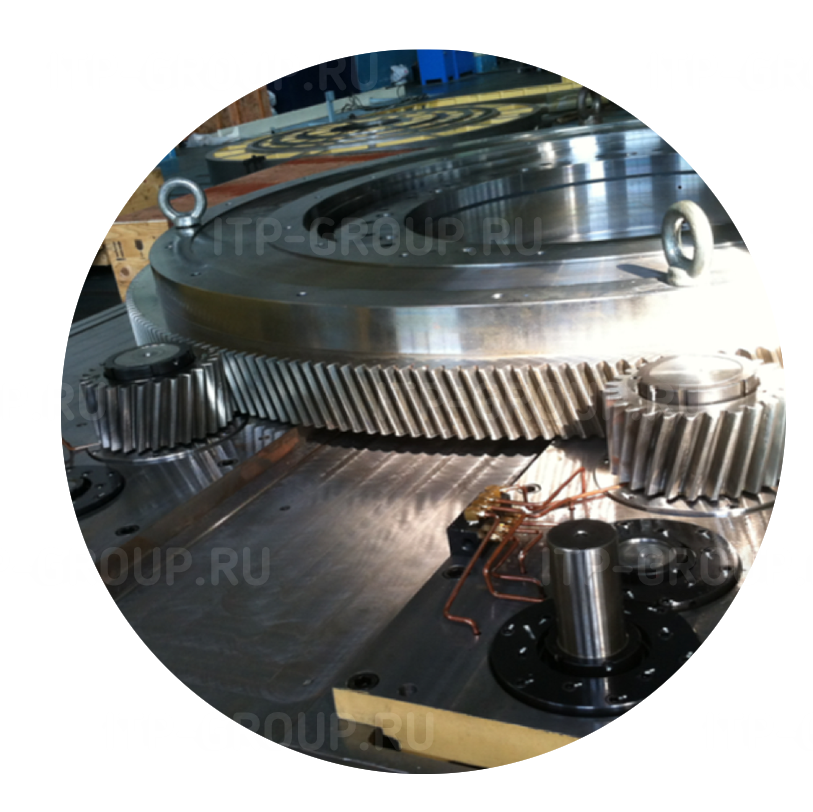

Конструкция стола
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Диаметр стола |
мм |
1000 |
|
Максимальный диаметр вращения |
мм | 1250 |
| Максимальный диаметр обработки | мм | 1250 |
| Максимальная высота обработки |
мм |
800 |
|
Перемещения |
||
|
По оси X |
мм |
-50/+780 |
|
По оси Y |
мм |
800 |
| Ход траверсы (ось W) | мм |
фиксированная |
|
Стол |
||
|
Нагрузка на стол |
кг |
4000 |
|
Частота вращения стола |
об/мин |
600 |
|
Крутящий момент |
Нм |
10380 |
| Подачи | ||
|
Скорость быстрых перемещений по оси X |
м/мин |
10 |
|
Скорость быстрых перемещений по оси Z |
м/мин | 10 |
|
Максимальная подача |
мм/мин |
1-2000 |
| Главный шпиндель |
|
|
| Мощность главного привода | кВт |
37/45 |
|
Инструментальный магазин |
||
|
Емкость инструментального магазина |
шт |
12 |
|
Максимальная длина инструмента |
мм |
400 |
|
Максимальный вес инструмента |
кг |
50 |
|
Прочее |
||
| Система ЧПУ |
FANUC 0I |
|
|
Габариты станка (ДхШхВ) |
мм |
5600 х 4000 х 5000 |
|
Вес станка |
тонна |
22 |
