AVERTUM/HISION LV200

Токарно-карусельный обрабатывающий центр LV200

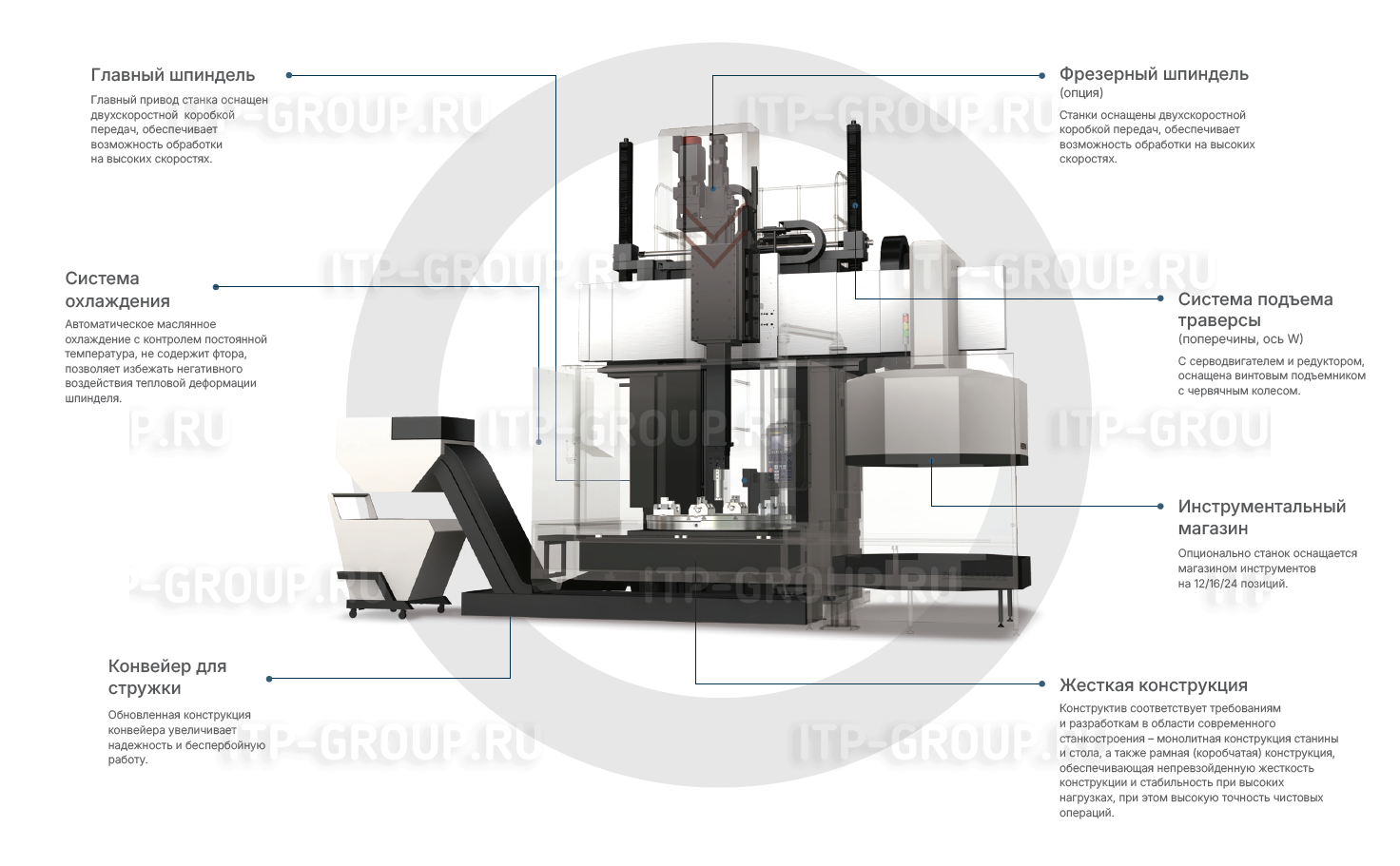

Конструктив соответствует требованиям и разработкам в области современного станкостроения - монолитная конструкция станины и стола, а также рамная (коробчатая) конструкция, обеспечивающая непревзойденную жесткость конструкции и стабильность при высоких нагрузках, при этом высокую точность чистовых операций. Траверса большого сечения с повышенной жесткостью и увеличенной шириной закаленных направляющих траверсы (ось W), обеспечивает высокую точность и скорость перемещения.

Подбор оснастки

Производитель: HISION (Китай)

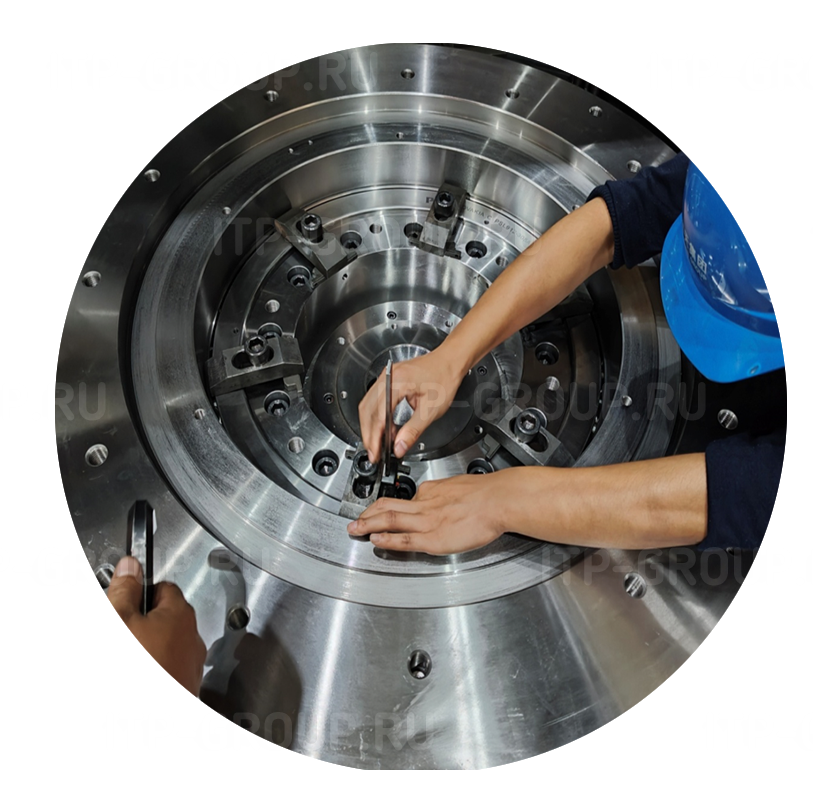

Конструкция стола

Упорно-радиальный подшипник с коническим кольцом и поперечными роликами. Тефлоновый фиксатор подшипника обеспечивает минимальную инерцию и дает возможность работать при низком крутящем моменте.
Низкорасположенный центр тяжести, обеспечивает малую центробежную силу
Равномерное распределение тепла обеспечивает длительный срок службы и уменьшает износ оборудования
Ручное шабрение

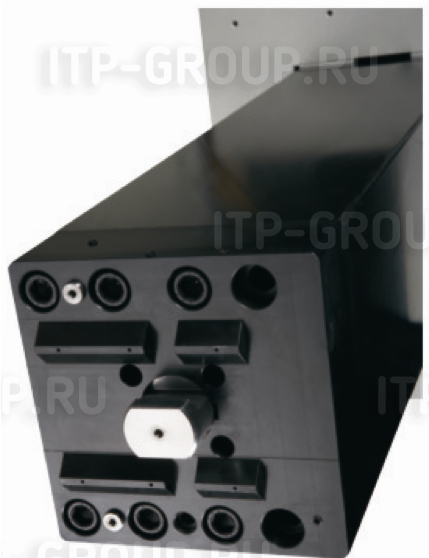

Суппорт

Суппорт с направляющими скольжения, большого сечения обеспечивающий жесткость кручения. В приводе по оси Z используется зубчатая передача, обеспечивающая плавную работу и высокую жесткость конструкции.

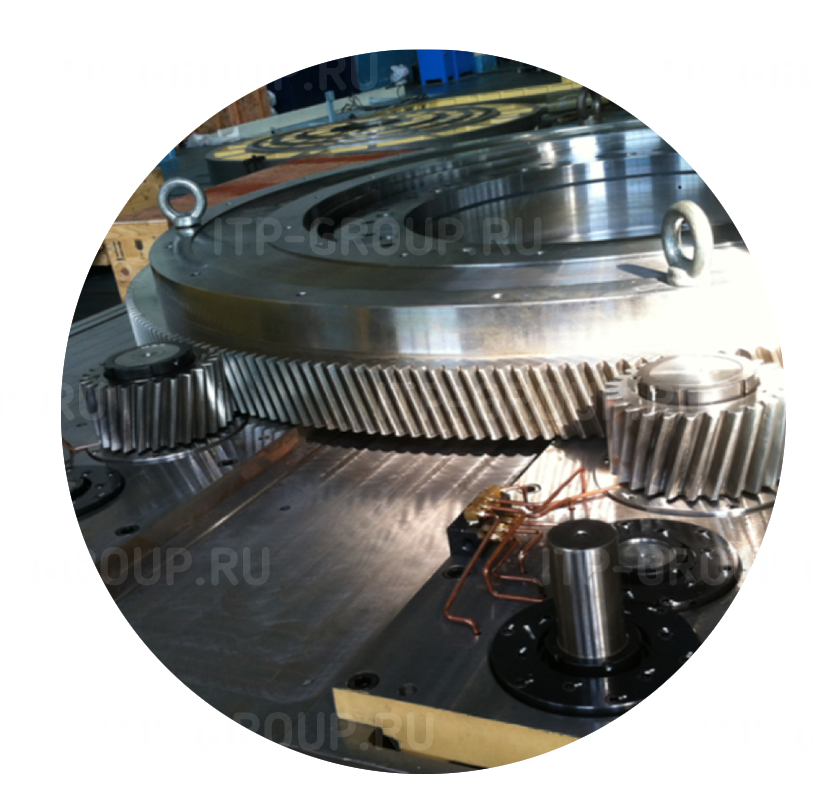

Главный привод

Механизм привода рабочего стола высокой жесткости обеспечивает обработку в тяжелых условиях черновой обработки с сохранением высокого крутящего момента.
В основном приводе используются зубчатые ремни Continental ContiTech Silentsync со спиральным смещением зубьев, которые обеспечивают плавную работу, низкий уровень шума и длительный срок службы.

Наименование характеристики	Ед.изм.	Значение
Рабочая зона
Диаметр стола	мм	2000
Максимальный диаметр вращения	мм	2500
Максимальный диаметр обработки	мм	2500
Максимальная высота обработки	мм	1600/2000
Перемещения
По оси X	мм	-100/+1400
По оси Y	мм	1500
Ход траверсы (ось W)	мм	1200/1600
Стол
Нагрузка на стол	кг	10000
Частота вращения стола	об/мин	200
Крутящий момент	Нм	55642
Подачи
Скорость быстрых перемещений по оси X	м/мин	10
Скорость быстрых перемещений по оси Z	м/мин	10
Максимальная подача	мм/мин	1-2000
Главный шпиндель
Мощность главного привода	кВт	60/75
Инструментальный магазин
Емкость инструментального магазина	шт	12
Максимальная длина инструмента	мм	400
Максимальный вес инструмента	кг	50
Прочее
Система ЧПУ		FANUC 0I
Габариты станка (ДхШхВ)	мм	7000 х 5100 х 7200
Вес станка	тонна	50

Стандартная конфигурация:

Система ЧПУ Fanuc
Редуктор с регулировкой скорости
Четырехкулачковый ручной патрон
Инструментальный магазин 12 позиций
Теплообменник электрошкафа
Масляное охлаждение шпинделя
Кабинетное ограждение рабочей зоны
Система автоматической смазки
Пневматическая система
Трехцветная сигнальная лампа
Конвейер для стружки с тележкой

Дополнительное оснащение:

Система ЧПУ Siemens
Система измерения инструмента
Оптические линейки
Автоматический гидравлический патрон
Подача СОЖ через инструмент
Кондиционер электрошкафа
Маслоотделитель

Полный список опций по запросу
